СТЕНЫ ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 3





В наружной отделке панелей могут быть применены фактурные слои из раствора на белом цементе с добавлением мраморной крошки, коври­ки из керамических или гипсовых плиток и т. п.

В связи с особенностями конструкции транспор­тируют и хранят трехслойные панели только в положении «на ребро» на прокладках, подложен­ных под внутреннюю грань. Слой утеплителя в этот период обертывается по контуру полоской строительной бумаги. Конструкция панелей разработана в ленин­градском институте «Промстройпроект».



Кирпичные стены применяются в промышлен­ных зданиях по местным условиям, по экономиче­ским соображениям и в связи с монолитностью кирпичной кладки при ограждении герметизируе­мых помещений.

По восприятию нагрузки кирпичные стены могут быть несущими — образующими остов здания, самонесущими — прислоненными к стальному или железобетонному каркасу, и на­весными — опирающимися на обвязочные балки над полосой ленточного остекления.

Несущие кирпичные стены могут применяться в небольших однопролетных зданиях без опорных мостовых кранов. По своим прочностным возмож­ностям они не соответствуют требованиям, предъяв ляемым к конструкции современных промышленных зданий, и в настоящей работе не рассматриваются.

В навесных стенах кладка, связанная в нашем восприятии с ее тяжестью и возможностью выдер­живать значительные нагрузки, приобретает чисто декоративный, не соответствующий ее назначению характер. В этих целях правильнее использовать современные эффективные стеновые материалы.

Самонесущие кирпичные стены с отдельными оконными проемами в ряде случаев могут заме­нить панельные конструкции. Они являются основ­ным видом стен из кирпича, применяемых в про­мышленном строительстве. Самонесущие кирпич­ные стены связываются со стальным или железо­бетонным каркасом гибкими связями. Стержни диаметром 10—12 мм, с отгибами длиной 300 мм привариваются к колоннам и конструкциям покры­тия через 1,2 м по высоте и заводятся в кладку. При привязке крайних колонн «250» или «500» стержни в уровне конструкций покрытия наращи­ваются стальными полосами.

Для улучшения внешнего вида зданий кладка ведется с применением лицевого керамического кирпича с расшивкой швов. Раствор в швах за­глубляется на 15 мм стальной расшивкой. Заглуб­ленные швы четко выделяются, образуя рисунок кладки. На внутренних поверхностях швы зати­раются вровень с плоскостью стен.

Своеобразный рисунок кладки с укрупненным вертикальным модулем, соответствующим разме­рам современных зданий, образуется чередованием трех ложковых и одного тычкового рядов со сквозными вертикальными швами. Перевязь швов этой кладки осуществляется во внутренних рядах из простого кирпича. Прочность кладки проверя­ется расчетом. При этом учитываются требования СНиП П-В.2—71, касающиеся перевязанных и неперевязанных сечений.

Цокольная часть стен примерно на высоту 0,5 м штукатурится цементным раствором марки 50 или облицовывается керамическими плитками.

Проемы длиной до 4,5 м перекрываются желе­зобетонными сборными балками-перемычками ши­риной 120 мм и высотой до трех рядов кладки. В стенах с кладкой из лицевого кирпича нижний лицевой ряд перемычки кладется из профильного кирпича СО-104 с прорезью, заводимой на полку уложенного в перемычку уголка.

Все обращенные вверх горизонтальные поверх­ности кладки защищаются от осадков сливом из цементно-песчаного раствора, а при ширине более 65 мм — сливом из оцинкованной кровельной ста­ли, подлитым раствором. Обрез парапета высо­той 0,3 м над уровнем плит покрытия накрывается водоизоляционным ковром; высотой 0,6 м — желе­зобетонными парапетными плитами или фартуком из оцинкованной кровельной стали. Фартук оги­бает «костыли» из полосовой стали, заложенные в кладку через 0,7 м.

Стены из стальных трехслойных панелей с крышей из стального профилированного настила для отапливаемых зданий применяются при про­летах более 24 м. Они отличаются значительно меньшей массой. В труднодоступных северных районах их доставка обходится значительно де­шевле.

Трехслойные стальные панели состоят из кар­каса, открыто расположенного внутри здания, и ограждения в виде закрепленных на каркасе сталь­ных профилированных листов с запрессованным между ними эффективным утеплителем. В смонти­рованных стенах каркас панелей работает как фахверк каркаса здания. Он крепится непосредст­венно к колоннам.

В связи с особенностями монтажа и крепления в стенах из стальных панелей применяется верти­кальная разрезка. Фасадные размеры панелей назначаются исходя из минимальной длины швов. Номинальная ширина рядовой панели соответ­ствует шагу крайних колонн 6 м. Ширина угловых панелей увеличивается примерно на 0,5 м для заполнения угла. Номинальная высота рядовых панелей 3,6—12 м с интервалом через 1,2 м. Высота верхних панелей возрастает примерно на 0,75 м для образования парапета. Толщина ограж­дающей части панели в долах профилированных листов обшивки 0,1 м. Для размещения каркаса между ограждениями и колоннами предусмотрен зазор в 0,27 м.

Панели изготовляются в зоне действия монтаж­ного крана, на стенде, в жестких кондукторах,

строго фиксирующих Положение наружного несу­щего каркаса.

Несущий каркас — стальная рама из ригелей и связывающих их стоек — выполнен из горячека­таных швеллеров. Верхний ригель образованного двумя швеллерами коробчатого сечения крепится во время монтажа к опорным консолям, приварен­ным к колонне. Остальные ригели связываются с колонной на сварке с посредником после навески панели. Интервал между ригелями по высоте панели — до 3,6 м.

Ограждающая часть панели состоит из двух обшивок стальными профилированными оцинко­ванными и окрашенными листами с запрессован­ным между ними эффективным утеплителем из жестких минераловатных плит на синтетической связке. Минераловатные плиты толщиной 60 мм раскладываются в 2 слоя в шахматном порядке с перекрытием швов и обертываются по лицевым граням одним слоем пергамина, а по боковым — одним слоем стеклоткани.

Предотвращение осадки плит утеплителя дости­гается размещением горизонтальных уголков-фик­саторов под каждым рядом внутреннего слоя и обжатием панели при сборке. Внутренняя обшивка панели крепится на самонарезающих болтах не­посредственно к несущему каркасу; наружная — к горизонтальным крепежным элементам, распо­ложенным против ригелей каркаса. Сечение верх­него крепежного элемента соответственно усили­вается. Ригели каркаса и крепежные элементы связаны между собой дистанционными болтами, расположенными с шагом до 1 м у стыков листов обшивки. При монтаже панели гайки дистанцион­ных болтов затягиваются сквозь «окна» в стенке крепежных элементов, а затем прихватываются сваркой.

Во избежание образования «мостиков холода» дистанционные болты снабжены шайбами из баке-лизированной фанеры, а пространство внутри про­филя крепежных элементов заполняется минераль­ным войлоком.

Вертикальные швы между листами обшивки соединяются комбинированными заклепками с шагом с внутренней стороны 300 мм и с наруж­ной — 600 мм и уплотняются с внутренней стороны промазкой мастикой для предотвращения проду­вания.

В цокольной части стен в зоне возможных ме­ханических ударов стальные панели не применя­ются во избежание вмятин в обшивке.

Конструкция панелей разработана ленинград­ским институтом «Промстройпроект».





Трехслойные панели типа «сандвич» состоят из стальных облицовочных профилированных листов и вспененного в полости между ними утеплителя из пенополиуретана. Сцепление вспененной массы с облицовкой достигается после ее затвердения. Верхний и нижний торцы панелей гладкие. Боко­вые грани имеют одна форму паза, другая — греб­ня. Неглубокая профилировка облицовочных ли­стов, расположенная в шахматном порядке с внешней и внутренней стороны, придает некоторую жесткость панели в вертикальном направлении.

Исходя из ширины прокатного листа 1,5 м но-минальная длина рядовой панели 1,2 м. Толщина панели 0,1 м, высота от 1,2 до 6 м. В связи с конструкцией крепления располагающиеся про­тив колонны панели должны быть примерно со-осны с ней. Отсюда возникает необходимость навешивать удлиненные панели у торцов темпера­турного отсека против смещенных на 0,5 м колонн. Углы зданий заполняются панелями углового сече­ния. Длина сторон этих панелей определяется величиной привязки крайних колонн.

Панели навешиваются на каркас при посред­стве стальных крепежных элементов с лапкой и скобой. Лапка заводится в канавку фальца гребня панели, а скоба одевается снизу на полку швел­лера и подтягивается к ней болтом. Полная за­тяжка болта в крепежном элементе производится после навески обеих образующих стык панелей.

Ригели каркаса выполняются из холодногнутых швеллеров, располагаются не более чем через 2 м по высоте и в середине 6-метрового шага связываются между собой тяжами. Таким образом, каждая панель крепится не более чем через 2 м по высоте с обеих сторон по ее боковым граням.

Для антикоррозионной защиты рекомендуется цинковое покрытие стальных листов с последую­щим нанесением эмали на основе перхлорвинило-вых смол и лака эпоксигудрон либо плакировка синтетической пленкой, выполненная в заводских условиях.

Цокольная часть стен выполняется из легко­бетонных панелей. Оконные заполнения при лен­точных и раздельных проемах — из всех приме­няемых в этих случаях оконных элементов.

Вертикальный стык панелей, образуемый заве­дением гребня в паз, уплотняется при посредстве пружинящих стальных боковых фальцев и бруска из пенополиуретана, закладываемого между сты­куемыми элементами. Паз снабжен уплотнителем из губчатой резины или пороизола. Этот уплотни­тель закрепляется на отгибах облицовки при из­готовлении панели.

Горизонтальные стыки панелей выполняются в виде шва прямоугольного сечения. В шов закла­дывается прокладка из пенополиуретана, покры­ваемая с наружной стороны герметизирующей ма­стикой. После нанесения мастики горизонтальные швы расшиваются. Панели типа «сандвич» изготавливаются по ТУ 67—77—75 Минтяжстроя СССР.

Волнистые асбестоцементные листы усиленного профиля применяются в ограждающих конструк­циях неотапливаемых промышленных зданий и цехов с избыточным тепловыделением на высоте от 3 м. Нижняя часть стен, подверженная механи­ческим воздействиям и увлажнению поверхност­ными водами, выполняется из железобетонных панелей или кирпичной кладки.

Длина листов 2800 мм, ширина 1000 мм (ши­рина в деле за вычетом поперечной нахлестки 835 мм), амплитуда волны 167 мм, высота волны 50 мм, толщина асбестоцемента 8 мм.

Кровельные листы, почти не подвергающиеся короблению, укладываются на два пролета с

уклоном от 1 :4 и более и с продольной на­хлесткой от 150 мм по стальным прогонам из го­рячекатаных или холодногнутых профилей. Гори­зонтальная проекция расстояния между прого­нами 1,25 м.

Стеновые листы навешиваются с вертикальной нахлесткой от 100 мм на ригели аналогичной про­гонам конструкции, расположенные с интервалом до 2,7 м по высоте.

Ригели привариваются к столикам, размещен­ным на наружной грани каркаса, прогоны — к фер­мам. Зазор между ригелем и колонной позволяет размещать крепежные приборы и в пределах ее ширины. Асбестоцементные листы крепятся к ри­гелям и прогонам крюками, пронизывающими их в гребне волны. Водонепроницаемость в этом месте обеспечивается расположением отверстия вне водостока и штампованными шайбами с упру­гими прокладками, плотно прилегающими к волне.

В местах пересечения продольной и поперечной нахлестки углы у средних листов срезаются; стык уплотняется путем уменьшения наслоения листов.

Зазоры между волнистыми асбестоцементными листами в коньке и карнизе кровли, в углах, со­пряжениях с оконными переплетами, воротными рамами и панелями стен накрываются фасонными асбестоцементными деталями, прихватываемыми винтами. Лотковые детали, накрывающие дефор­мационные швы, прикрепляются болтами на уголках к краю ригеля или прогона. При замене стальных ригелей и прогонов деревянными — креп­ление асбестоцементных листов выполняется на аналогично расположенных шурупах. Для осмотра и ремонта кровли вдоль конька устраивается доща­тый рабочий ход, опирающийся на закрепленные болтами к листам лежни. При высоте здания бо­лее 10 м вдоль свеса кровли устанавливается стальное ограждение.

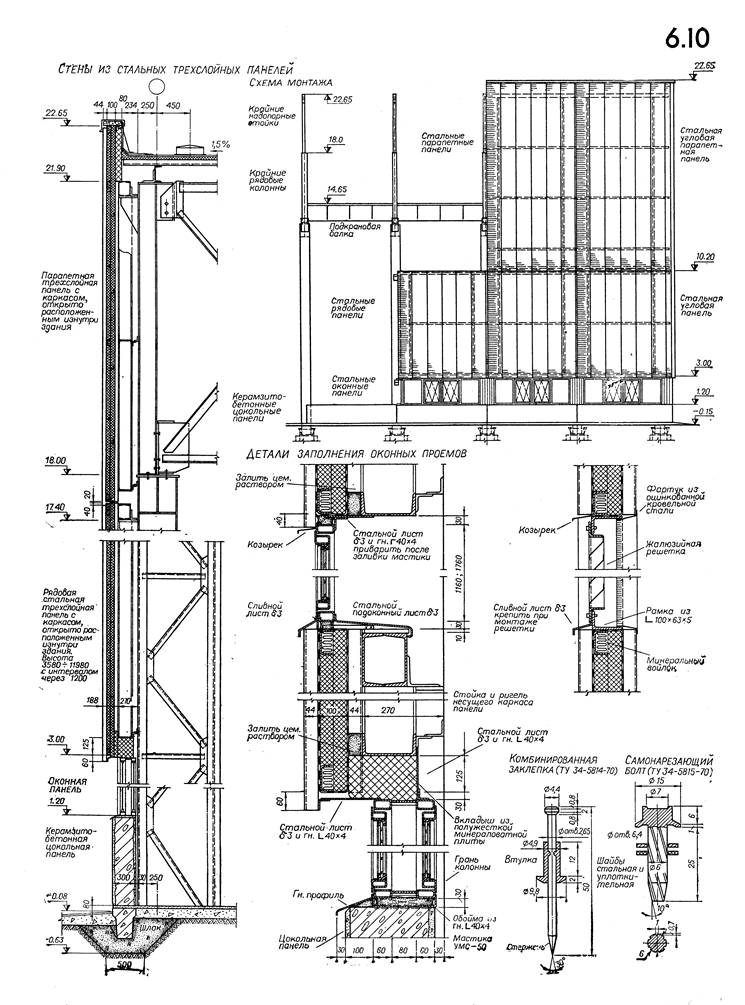

Лист 6.10. Стены из стальных трехслойных панелей

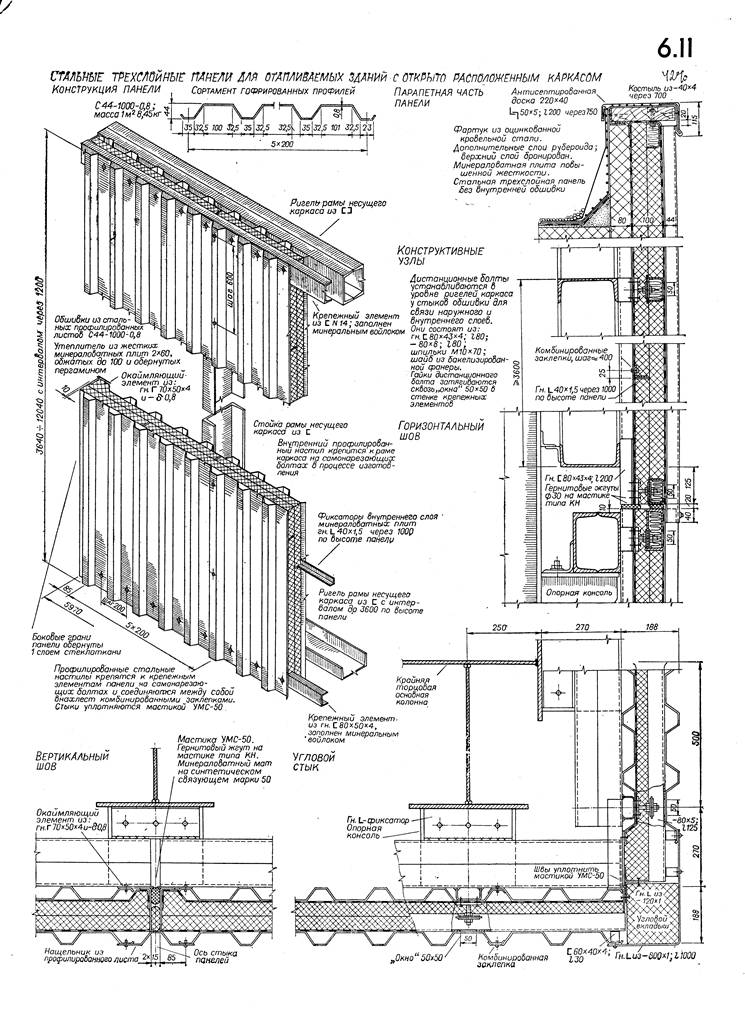

Лист 6.11. Стальные трехслойные панели для отапливаемых зданий

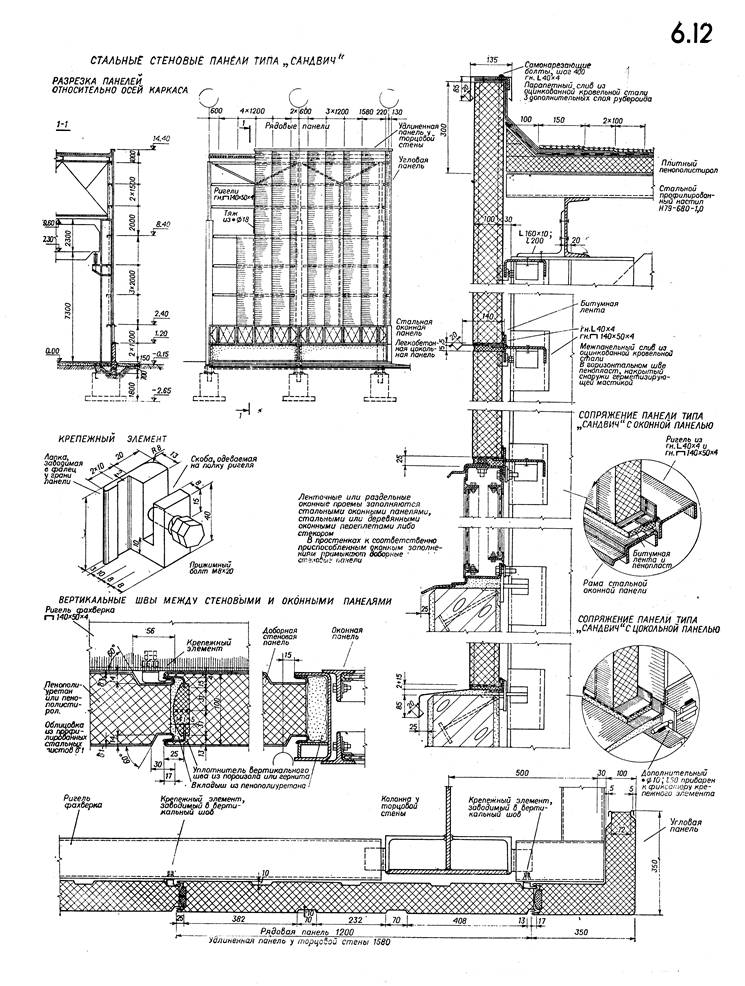

ЛИСТ 6.12. Стальные трехслойные панели типа «сандвич»

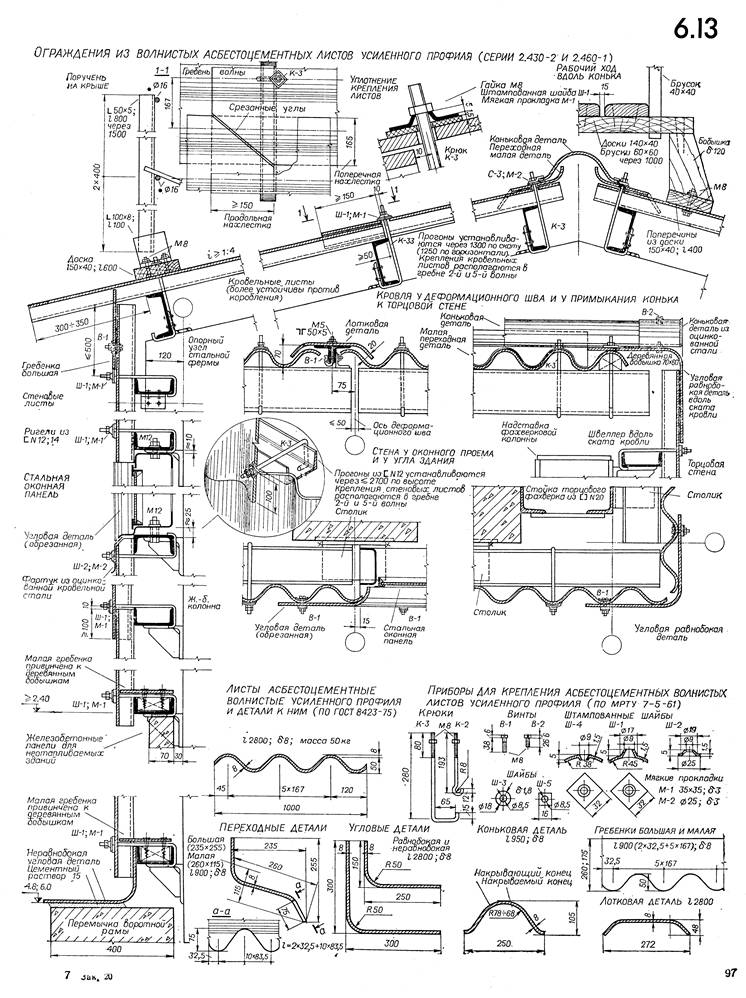

Лист 6.13. Ограждения  из волнистых асбестоцементных ли­стов
