МНОГОЭТАЖНЫЕ ЗДАНИЯ - ЧАСТЬ 3
Конструкции лифтовых шахт, не совмещенных со стенками жесткости, должны быть отделены от каркаса и перекрытий швом шириной не менее 20 мм. Участки перекрытий, примыкающие к лифтовым шахтам, выполняются «по месту» из сборного или монолитного железобетона.

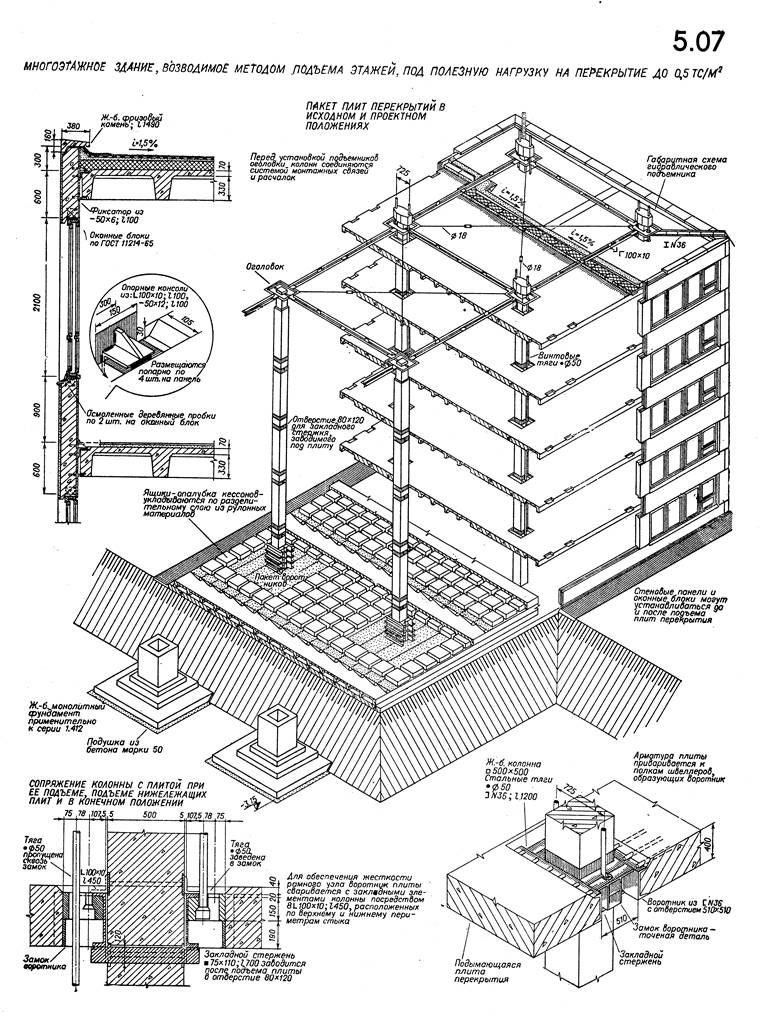

Сущность метода подъема этажей заключается в замене подъемных кранов системой гидравлических подъемников, установленных на колоннах здания и поднимающих поочередно пакет забетонированных на уровне пола первого этажа плит перекрытий на проектные отметки. Этот метод позволяет возводить индустриальным путем здания любой конфигурации, с различными по высоте этажами, с наклонными перекрытиями — пандусами, не нарушая рельефа и растительности непосредственно примыкающего участка, и проводить монтаж всех конструкций на уровне первого этажа. В отличие от фундаментов обычных зданий, столбовые фундаменты зданий, сооружаемых методом подъема этажей, испытывают значительные горизонтальные усилия, достигающие наибольших значений при подъеме плиты покрытия. В этот период изгибающий момент в месте заделки колонн в фундаменты доходит до 10—15 тс • м. Стенки стакана и заделка колонны усиливаются для восприятия максимального момента. Конструктивно это усиление выполняется путем увеличения глубины заделки колонны и формования поверхности стакана и заделываемой части колонны с кольцевыми горизонтальными бороздами для образования бетонной шпонки. В большинстве случаев горизонтальные нагрузки передаются на жесткие стволы лестничных клеток, возводимые в скользящей опалубке. Колонны устанавливаются с нанизанной на них по числу поднимаемых перекрытий пачкой стальных воротников (подъемных колец) и укрепленными на оголовках адаптерами — приспособлениями для крепления гидравлических подъемников и системы монтажных связей. Некоторая неточность расположения колонн в плане здания не имеет значения для подъема бетонируемых на месте плит; малейшее же отступление от отвесности вызывает перекосы и препятствует плавному подъему перекрытий. Отвесность установки колонн подвергается инструментальной проверке. В процессе установки оголовки колонн развязываются системой крестовых горизонтальных стальных связей, расчаленной по углам здания консольно закрепленными растяжками, не мешающими подъему плит. В период монтажа колонны работают как отдельно стоящие, шарнирно закрепленные поверху системой монтажных связей, а после приварки плит перекрытий — как стойки рам. Жесткость рамных узлов обеспечивается сваркой на стальных накладках. В первом случае изгибающие моменты от ветровой нагрузки имеют наибольшее значение. Предельная высота колонны по условиям гибкости равна 30а : 0,7, где а — наименьший размер сечения. При ширине сечения 0,4 м она составляет 17 м. При возведении зданий, превышающих предельную гибкость колонн, производятся временное закрепление поднимаемых плит, наращивание колонн и перестановка гидроподъемников. В зарубежной практике при возведении зданий методом подъема этажей применялись стальные колонны трубчатого и двутаврового сечения. Воротники служат для крепления винтовых тяг к поднимаемым плитам перекрытия, являются втулкой, скользящей по колонне в период подъема, и элементом монтажного и постоянного крепления плиты. Они изготовляются в виде жестких стальных втулок, нанизываются на колонны и свариваются перед бетонированием с рабочей арматурой плит. Замки воротников — точеные детали с совмещенными отверстиями различных диаметров — позволяют пропускать винтовые тяги сквозь установленные верхние плиты и закреплять их захватные гайки в поднимаемой плите. Для свободного скольжения предусматривается зазор между втулкой и колонной 5—8 мм. Монтажное крепление перекрытия осуществляется на закладном стальном стержне, заведенном в отверстие поэтажной стальной обоймы колонны. Жесткость рамного узла после подъема обеспечивается сваркой указанных элементов посредством расположенных сверху и снизу коротышей из стальных уголков. Плиты проектируются с двух- и трехметровыми консолями по периметру секции здания. Консоли служат для выравнивания пролетных и опорных моментов в плите и уменьшения их в колонне, размещения воротников и образования деформационных и монтажных швов. Расстояние между колоннами выбирается в пределах 6—12 м. При пролетах более 8 м плиты перекрытий кессонируются. Кессоны длиной до 1,2 м образуются раскладкой коробок. При потребности в гладких потолках применяются вкладыши из легких бетонов. Перед бетонированием пакета плит производятся обратная засыпка фундаментов, уплотнение грунта и устройство пола первого этажа. Над полом первого этажа и каждой плитой после схватывания бетона укладывается разделительный слой из парафина и промасленной бумаги. Армирование плит производится вязаными каркасами из арматуры периодического профиля и сварными сетками. В зарубежной практике применялось предварительное напряжение арматуры с натяжением на поддон, значительно снижающее расход стали. Одновременно монтируется система гидравлических подъемников. Средняя скорость подъема перекрытий 2,5 м/ч. Устройство рулонной кровли и монтаж стен могут производиться перед подъемом плит. Конструкция и крепление стеновых панелей аналогичны приведенным на листах 5.04—5.06. Лестницы из железобетонных маршей, опирающихся непосредственно на плиты перекрытий, располагаются в специальных проемах. В большинстве случаев шахты лифтов и лестничных клеток возводятся для увеличения устойчивости здания. Пандусы, предназначенные в гаражах и складах для въезда автомашин на верхние этажи, выполняются как отдельные секции плит перекрытия, бетонируемые, поднимаемые и закрепляемые в наклонном положении. В сочетании с горизонтальными участками перекрытий они также увеличивают пространственную жесткость каркаса,

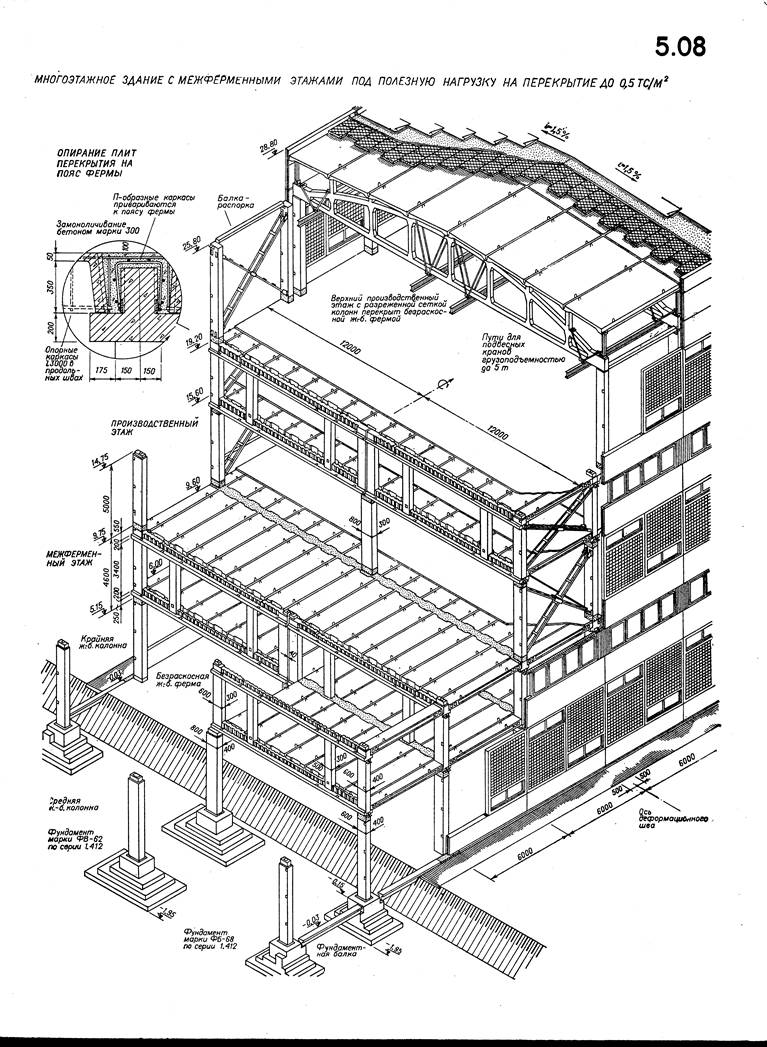

Лист 5.08. Многоэтажное здание с межферменными этажами
Надежно обеспечивая общую устойчивость здания, включая антисейсмические требования, метод подъема этажей допускает свободную расстановку колонн, проходящих сквозь забетонированные на месте плиты. В промышленных зданиях эта конструктивная особенность позволяет производить выбор величины пролета, шага и высоты этажа наиболее экономично, сообразуясь в основном с условиями размещения технологического оборудования.
Укрупненная сетка колонн позволяет более гибко размещать оборудование, увеличивая интенсивность использования площадей. Например, при переходе от пролета 6 м к пролету 12 м вместимость оборудования увеличивается на 8—10%. В многоэтажных зданиях укрупненная сетка 6X12; 6X18 м достигается перекрытием производственных этажей безраскосными фермами. Межферменное пространство образует этажи высотой 3,6 м. Межферменные этажи используются в обычных зданиях для размещения вспомогательных помещений — административных, бытовых, лабораторий, конструкторских бюро, вентиляционных камер и т. п.; в зданиях с повышенными требованиями к внутреннему климату,— кроме того, для прокладки различных инженерных коммуникаций, обслуживающих герметизированные производственные этажи. Каркас рассматриваемого производственного здания состоит из колонн — крайних сечением 0,3X0,6 м и средних сечением 0,3X0,8 м, перекрытых безраскосными фермами пролетом 12 м. Верхний этаж может быть перекрыт безраскосными железобетонными фермами пролетом 24 м и оборудован подвесным краном. Плиты перекрытий, аналогичные рассмотренным на листах 5.01—5.03, опираются на полки поясов ферм. Сечение поясов тавровое с уступчатой поверхностью, образующей бетонную шпонку при замоноличивании швов. Арматура поясов напрягается электротермическим способом. Продольная устойчивость каркаса обеспечивается стальными связями, устанавливаемыми поэтажно в первом по ходу монтажа шаге отсека, жесткими стыками межколонных плит и жесткостью дисков, образованных замоноличиванием перекрытий и покрытия. Частичная неразрезанность замоноличенного настила достигается заведением в продольные швы между плитами арматурных каркасов, проходящих над поясами ферм. Поперечные швы армируются П-образными каркасами, приваренными перед монтажом к поясам ферм. Светопрозрачные ленты стен выполнены из стекложелезобетонных панелей с открывающимися стальными фрамугами для проветривания. При соответствующем решении стыков между стекло-железобетонными панелями достигается надежная герметичность стен. Стеклоблоки обеспечивают равномерное естественное освещение рабочих мест.
