СТЕНЫ ПРОМЫШЛЕННЫХ ЗДАНИЙ - ЧАСТЬ 2 Уголок «упор» 125 X 14, длиной 100 мм приваривается на 25 мм ниже шва, с выступом на 30 мм относительно наружной грани колонны, к закладным элементам железобетонной колонны или к такому же уголку длиной 200 мм, приваренному к полке стальной колонны двутаврового сечения. 30-миллиметровый выступ уголка-упора фиксирует необходимый зазор. Панель при установке поджимается монтажными приспособлениями к упорам. Затем к закладным уголкам в верхней грани панели привариваются образующие сцеп «крюки» — также уголки 125X14, длиной 100 мм. При заполнении швов синтетическими прокладками закладные уголки в нижней грани панелей привариваются к крюкам нижнего ряда. Эта сварка фиксирует вертикальную плоскость стены. Если место крепления панелей смещается за пределы закладных уголков, например у угловых стоек торцового фахверка, то привариваемая к ним полка крюка развивается и снабжается отверстием для монтажного шва. В креплениях панелей к конструкциям покрытия сохраняется описанная система свободного сцепа, но длина упора развивается на величину привязки дополнительным уголком. При креплении парапетной панели к плитам покрытия упор может быть заменен петлей из стержня диаметром 16 мм, а крюк или скоба свариваются из коротышей стержня диаметром 20—24 мм. Крепление парапетных панелей к стальным насадкам выполняется на крюках из уголков с развитыми полками, заводимыми за полку насадки или приваренную к ней планку. Отверстия в продольных ребрах железобетонных панелей используются для болтовых соединений в середине шага и для крепления пластин, к которым привариваются вертикальные импосты оконных заполнений. В продольных ребрах керам-зитобетонных панелей в этих же целях предусмотрены закладные элементы. Самонесущие стены, гарантированные своей конструктивной схемой от раскрытия швов, применяются при повышенной влажности, агрессивной среде и необходимости герметизации ограниченных ими помещений. Поясные панели самонесущих стен опираются на простеночные длиной 3; 1,5 м, а у деформационных швов или торца здания — 0,7 м. Простеночные панели длиной 3 и 1,5 м соосны колоннам и разделяют оконные проемы длиной 3 и 4,5 м. Минимальная толщина панелей в самонесущих стенах 0,2 м. Крепления панелей к каркасу здания выполняются из стального прутка с фиксирующей шайбой аналогично приведенным на листах 6.03; 6.04. В зданиях с улучшенной отделкой помещений могут применяться скрытые крепления панелей. Они размещаются в щели между колонной и панелью, расширенной до 40 мм, и состоят из скобы, приваренной к колонне, крюка, приваренного к панели и заводимого за скобу, и штыря, приваренного к нижней и верхней панелям и замыкающего крепление.

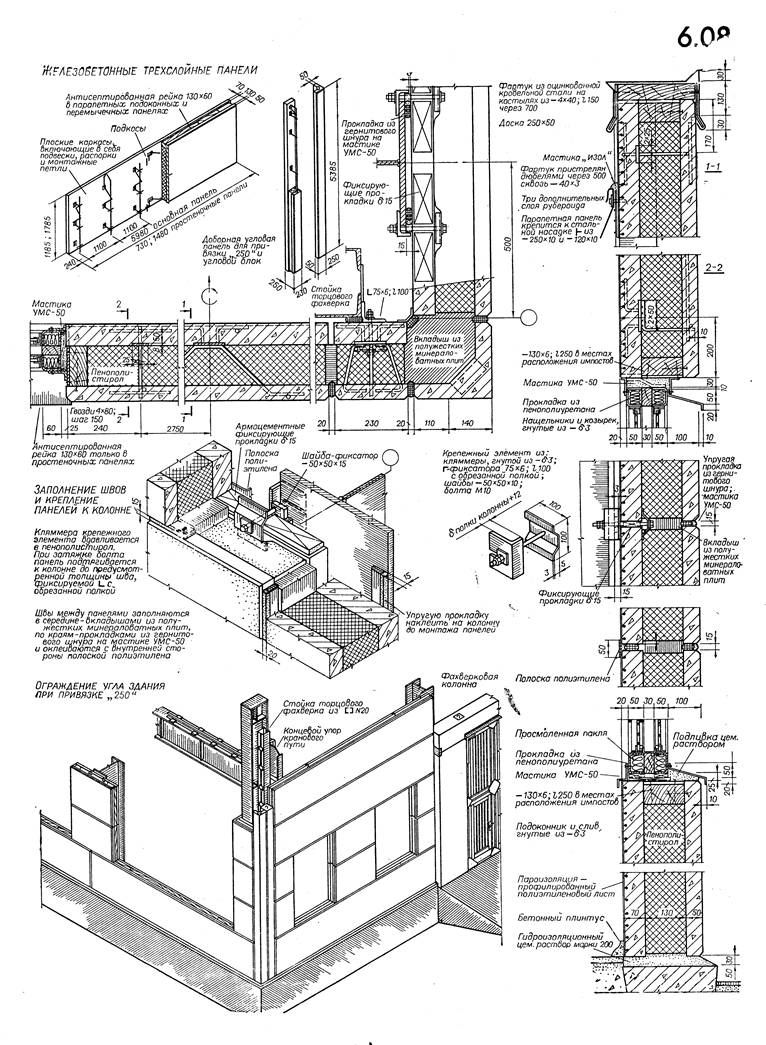

Железобетонные трехслойные панели обладают повышенной прочностью и теплоустойчивостью по сравнению с легкобетонными однослойными панелями. Они применяются преимущественно в самонесущих стенах зданий, расположенных в суровых климатических условиях. Номинальная длина рядовых панелей 6 м, высота 1,2 и 1,8 м, толщина 0,25 м. Межоконные простенки монтируются из панелей номинальной длиной 1,5 и 0,75 м. Углы зданий ограждаются вертикальными угловыми блоками и доборными панелями высотой 5,4 м. Номинальная длина до-борных панелей обусловлена величиной привязки основных колонн. Трехслойная панель состоит из железобетонных слоев, обжимающих внутренний слой пенополистирола. При необходимости пароизоляции панель со стороны помещения накрывается закладываемым в форму профилированным полиэтиленовым листом. Внутренний слой железобетона толщиной 70 мм — несущий. Он воспринимает собственную массу стены и ветровые нагрузки. Наружный слой железобетона — ограждающий: защищает пенопо-листирол от атмосферных воздействий. Внутренний слой железобетона армирован аналогично железобетонным панелям для стен неотапливаемых зданий (серия 1.432—5). Он изготавливается из бетона марки 300. Наружный слой армируется сварной сеткой и формуется из бетона марки 200. Угловые блоки, состоящие из одного наружного слоя, также формуются из бетона марки 200. Наружный слой железобетона крепится к внутреннему железобетонному слою посредством гибких стержней — подвесок, распорок и подкосов. Подвески и распорки включаются в плоские каркасы, подкосы устанавливаются в виде отдельных стержней. В парапетных, перемычечных, подоконных и простеночных панелях в утеплитель закладывается антисептированная рейка площадью сечения 130 X X 60 мм, используемая для крепления примыкающих конструкций. Подвеска панели к каркасу выполняется на гибких крепежных элементах. Они состоят из пружинящей кляммеры, вдавливаемой в пенополисти-рол, стяжного болта и фигурной шайбы. Клямме-ра упирается в несущий слой железобетона и подтягивается болтом к колонне. Необходимый зазор между трехслойной панелью и полкой колонны фиксируется захватывающей полку фигурной шайбой с шайбой-фиксатором или другим аналогичным образом. Швы между панелями заполняются: в середине — вкладышами из полужестких минераловат-ных плит, по краям — прокладками из гернитового шнура на водостойкой мастике и оклеиваются в помещении полоской полиэтилена. Зазоры между панелями и колоннами также заделываются прокладками из гернитового шнура на водостойкой мастике. При изготовлении панели форма с наружным слоем бетона посыпается равномерным, дозированным слоем гранул полистирола и накрывается внутренней железобетонной плитой с приваренны-

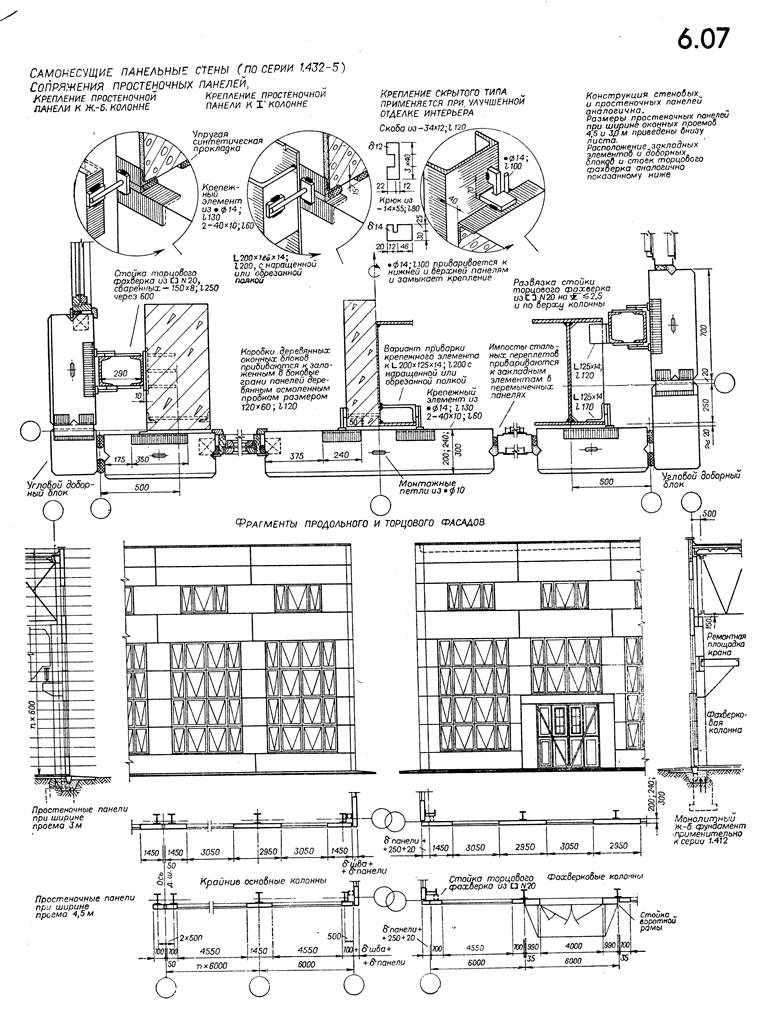

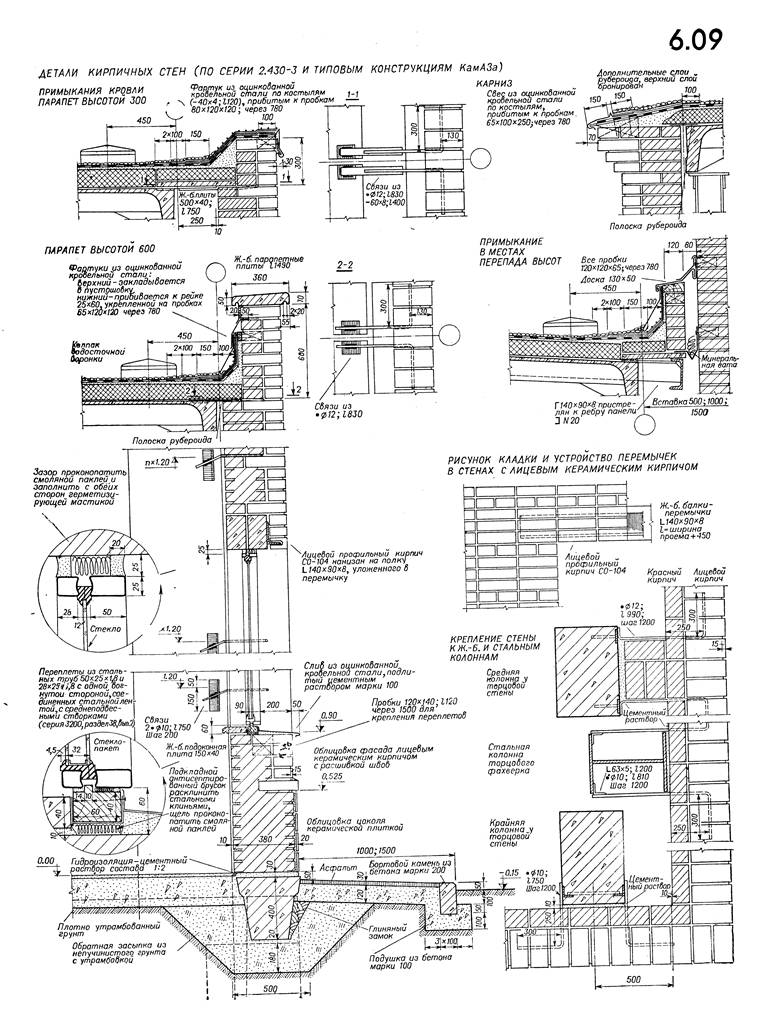

ЛИСТ 6.07. Сопряжения легкобетонных панелей в самонесущих стенах Лист 6.08. Железобетонные трехслойные панели при шаге колонн 6 м ЛИСТ 6.07. Сопряжения легкобетонных панелей в самонесущих стенах Лист 6.08. Железобетонные трехслойные панели при шаге колонн 6 м
