ПРОСТРАНСТВЕННЫЕ ПОКРЫТИЯ ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 2



Сборка оболочки производится на стальных кружалах, перемещаемых в собранном виде из пролета в пролет. При монтаже плиты устанавли­ваются на кружала в проектное положение и соединяются между собой путем сварки выпусков арматуры и замоноличивания швов. Контурные ребра связываются петлевыми стыками.

Нижняя часть фермы собирается на монтажной площадке, подводится под оболочку и соеди­няется с верхним поясом путем замоноличивания петлевых выпусков в пазах контурных ребер.

Бортовые фермы смежных оболочек объединяются общей затяжкой. Элементы сборки рассматриваемой оболочки просты по форме и транспортабельны, но относи­тельно мелкоразмерны, что вызывает необходи­мость в металлоемких стальных кружалах. При дальнейшей разработке конструкций и методов производства работ, включающих назем­ную укрупнительную сборку элементов купола, указанные недостатки частично устраняются.



Оболочки размером в плане 18 Х24 или 18 X X 30 м представляют собой выпуклые многогран­ники, образованные системой цилиндрических сводов, вписанных в исходную тороидальную по­верхность. Стрелы подъема и кривизна образую­щих дуг обусловлены максимальным уклоном рубероидной кровли 1 : 3 по краям оболочки. Со­вокупность оболочек образует многоволновое по­крытие температурного отсека здания. Швы между смежными оболочками замоноличиваются только в опорной зоне на 1/7—1/8 пролета. Для обеспе­чения возможности краевых тангенциальных пере­мещений в средней части контура плиты смежных оболочек не соединяются. Конструкция работает по статической схеме «отдельно стоящей» оболочки.

Оболочка собирается из железобетонных реб­ристых плит основных, средних и контурных но­минальным размером 3X6 м и доборных — край­них и средних номинальным размером 0,7X6 м и 0,4 X 6 м. Все плиты криволинейны в направле­нии наибольшего размера. Они снабжены контур­ными продольными и поперечными ребрами вы­сотой соответственно 250 и 150 мм. Полки плит имеют толщину в средней части оболочки 30 мм, по контуру 40 мм и в доборных плитах 50 мм. В местах отверстий для зенитных фонарей или де­флекторов полки плит утолщены до 60 мм.

Сдвигающие усилия в швах между плитами вос­принимаются бетонными шпонками, образующими­ся в пазах треугольного профиля.

При небольших площадях покрытий доборные плиты заменяются монолитными открылками в це­лях сокращения числа типоразмеров опалубных форм.

Конструкция основных плит предусматривает их укрупнительную сборку в арочные блоки раз­мером 18X3 м, оснащенные инвентарной съемной шпренгельной затяжкой. Плиты арочного блока соединяются сваркой закладных элементов и за­моноличиваются бетоном марки 300.

Жесткость оболочки обеспечивается располо­женными по периметру стальными бортовыми фер-

мами сегментного очертания. В крайних панелях верхнего пояса ферм размещены стальные упоры, воспринимающие сдвигающие усилия от оболочки. Смежные оболочки опираются на одну бортовую ферму.

Монтаж оболочек начинается с установки бор­товых ферм, устойчивость которых обеспечивается съемными монтажными креплениями. Затем укруп­ненные арочные блоки устанавливаются на борто­вые фермы пролетом 24 или 30 м в направлении от 18-метровых бортовых ферм. Оболочка замы­кается в шелыге. Укрупненные арочные блоки привариваются к бортовым фермам, причем к средним бортовым фермам приваривается только оболочка, устанавливаемая первой. Блоки сосед­ней оболочки скрепляются съемными монтажными креплениями с установленной ранее. Крепления снимаются после замоноличивания швов. Бетон за­моноличивания также марки 300.

К оболочкам в направлении одного из проле­тов могут быть подвешены крановые пути для подвесных кранов. Они включают в себя подвес­ной путь, жесткие подвески и связи. Жесткие под­вески размещаются с шагом около 6 м и крепят­ся к оболочке на анкерных болтах, замоноличенных в швах между продольными ребрами основ­ных плит или пропускаемых сквозь трубки, зало­женные в ребра доборных плит. У торцов здания и в температурных швах подвеска путей произво­дится к крайним бортовым фермам.

Конструкция сферических оболочек разрабо­тана и применена на экспериментальных объектах Государственным проектным институтом № 1 Госстроя СССР.

Многоволновые оболочки могут применяться для зданий: с сеткой колонн от 12 X 24 до 18 X X 36 м; бескрановых, с подвесными кранами гру­зоподъемностью до 5 т и опорными кранами гру­зоподъемностью до 50 т; с техническим этажом, расположенным над подвесным потолком; с про­пуском крупногабаритных коммуникаций в уровне перекрытия в любом направлении; бесфонарных, с продольными светоаэрационными и зенитными световыми фонарями.

Оболочки рассчитаны на нагрузку 450; 650 и 850 кгс/м² проекции крыши, включая собствен­ную массу конструкций. При увеличении расчет­ной нагрузки опалубные размеры элементов со­храняются, а армирование усиливается.

Волны оболочек подразделяются на рядовые и торцовые. Рядовые волны собираются в зависи­мости от шага колонн из двух или трех плит, В обоих случаях опалубные размеры крайних плит сохраняются. Плиты рядовых волн железобетон­ные цилиндрические с контурными ребрами. Тол­щина полки плит увеличивается от 30 мм в сере­дине до 40 мм по контуру. Высота контурных ребер 250 мм. Плиты формуются из ненапря­женного бетона марки 400. Подфонарные плиты выполняются с отверстиями в полке и для шага 12 м с дополнительными, окаймляющими отвер­стие ребрами. Рядовые волны стягиваются мон­тажной затяжкой.

 ЛИСТ 4.05.  Покрытие в виде регулярной структурной плиты из армоцементных элементов



Торцовые волны оболочек собираются из плит с толщиной полки от 40 до 55 мм, имеющих уси­ленное торцовое ребро, образующее в сборе с железобетонной затяжкой торцовую арочную диафрагму. Опалубочные размеры торцовых плит различны для балочных и арочных диафрагм и для шага 12 и 18 м.

Ширина швов между волнами изменяется в за­висимости от геометрии оболочки от 40 до 195 мм. Глубина швов 120 мм при отсутствии и 250 мм при наличии подвесного кранового оборудования. Швы заполняются бетоном марки 400. Передача сдвига­ющих усилий в швах между волнами через бетон­ные шпонки, в сопряжениях оболочки с диафраг­мой — через упоры, размещенные по верхнему поясу диафрагм и входящие в пазы в контурных ребрах плит.

Продольные диафрагмы, балочные для цилин­дрических оболочек и арочные для оболочек двоя­кой кривизны, для пролета 24 м железобетонные, для пролетов 30 и 36 м — железобетонные или стальные, собираемые при необходимости транс­портировки из двух половин.

Сборка оболочек начинается с укрупнительной сборки в зоне монтажного крана плит в торцовые и рядовые волны. Установка волн ведется само­ходным краном грузоподъемностью 10 т «на себя», между предварительно установленными диафраг­мами.

Светоаэрационные фонари трапецеидального сечения на цилиндрических оболочках прямоуголь­ного очертания с открыванием по всей длине, на оболочках двоякой кривизны — ломаного очерта­ния с открыванием только в средней секции. Рас­положение фонарей поперечное по отношению к пролету. Высота фонарей обеспечивает их незадуваемость. Длина фонарей на 6; 12 м менее про­лета оболочек. Стальные конструкции фонарей выполнены в виде жестких рам, расположенных с шагом 3 м в плоскости швов между волнами. Рамы связаны между собой прогонами для под­вески переплетов и связями.

Конструкция многоволновых оболочек разрабо­тана и внедрена в строительство ленинградским институтом «Промстройпроект».

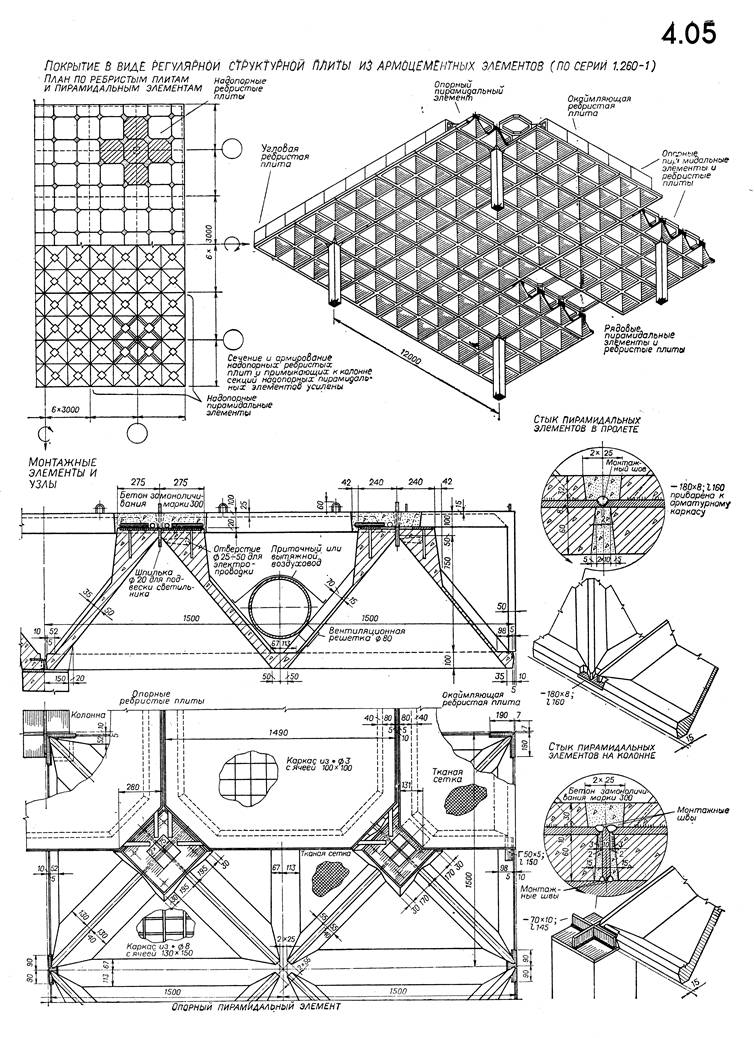

Конструкция покрытия представляет собой плиту регулярной структуры, собранную из двух основных типовых элементов — пирамидального и ребристой плиты.

Пирамидальный элемент номинальным разме­ром в плане 3 X 3 м и высотой 0,9 м отформован в виде четырех равносторонних пирамид. Пирами­ды образуются армоцементными гранями, утол­щенными армированными ребрами и уширенной вершиной, диагонально расположенной относи­тельно основания. Углы оснований и вершины пи­рамид снабжены закладными пластинами, прива­ренными к рабочей арматуре. Закладные детали служат для соединения пирамидальных элементов между собой и с ребристыми плитами. Для вос­приятия опорных реакций грани и ребра опираю­щихся на колонну пирамид усилены. В связи с принятой раскладкой разрезка пирамидальных элементов проходит по осям колонны и каждый

из четырёх стыкуемых на ней элементов имеет одну усиленную пирамиду.

Рядовые ребристые плиты номинальным разме­ром в плане 1,5X1,5 м с высотой окаймляющих ребер 0,1 м и толщиной полки 15 мм опираются срезанными углами на вершины пирамид. Усилен­ные надопорные ребристые плиты с высотой окайм­ляющих ребер 0,12 м и толщиной полки 25 мм опираются на вершины пирамид выпусками арма­турных каркасов. Их' ребра заходят на 20 мм в пазухи и образуют обжимающую вершину пира­миды обойму. Они раскладываются в зоне усилен­ных пирамид.

По периметру консолей опирающегося на ко­лонны покрытия устанавливаются окаймляющие и угловые ребристые плиты Г-образного сечения.

Собранная плита высотой 1 м может перекрыть сетку колонн до 18 X 18 м или пролет 24 м.

Грани рядовых пирамид и полки плит армиру­ются ткаными сетками, опорных — сетками из стержневой арматуры. Сборка пространственных каркасов ведется в специальных кондукторах. Бетонирование пирамидальных элементов осу­ществляется методом вибролитья в двойных стальных формах.

Монтаж покрытий производится укрупненными блоками номинальным размером до 3 X 12 м. При больших пролетах блоки устанавливаются в проектное положение на временные монтажные опоры, которые снимаются после замоноличивания плиты и достижения бетоном 70% расчетной проч­ности.

Пазухи между пирамидами используются для прокладки воздуховодов и других инженерных сетей.

Структурная плита, собранная из армоцемент­ных элементов, может применяться для покрытия зальных помещений административных корпусов и отдельных павильонов промышленного комп­лекса.

Конструкция разработана в Ленинградском зо­нальном научно-исследовательском институте ти­пового и экспериментального проектирования (ЛенЗНИИЭП).

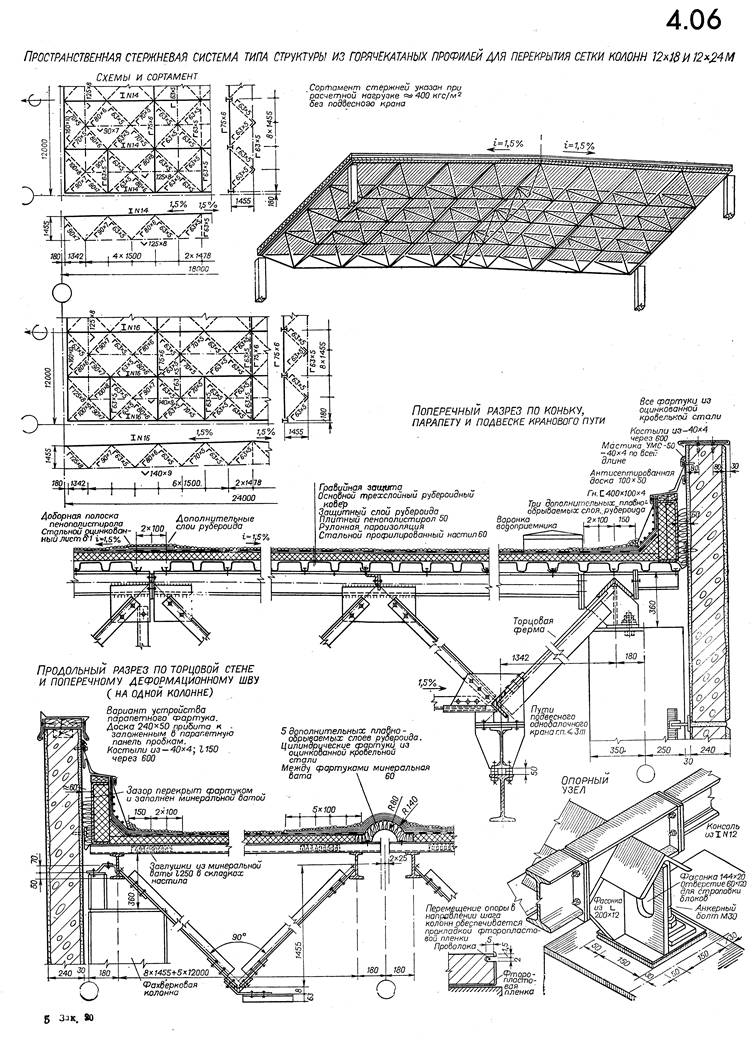

Пространственная стержневая система типа структуры из горячекатаных профилей собирается из типовых блоков для перекрытия зданий с сет­кой колонн 12 X 18 и 12 X 24 м. По положению в здании блоки подразделяются на рядовые (средние) и примыкающие к стенам и продольным деформационным швам. Последние снабжены кон­солями для опирания профилированного настила.

К          аждый блок покрытия представляет собой конструкцию, состоящую из линейных элементов — поясов и раскосов, и плоскостных элементов — торцовых ферм. Все элементы решетки между верхними и нижними поясами расположены в биссекторных плоскостях.

Центры опор блока смещены в обоих направ­лениях на 0,18 м от сетки осей здания. Продоль­ные пояса системы расположены с интервалом 2,91 м. Отсюда высота блоков в осях продольных поясов 1,45 м. Высотный габарит конструкции в зависимости от профиля элементов примерно





1,62—1,67 м. Верхние продольные пояса, выпол­ненные из двутавров, служат опорой для профи­лированного стального настила. Все остальные элементы конструкции собираются из одиночных уголков.

Угловые соединения элементов блока на болтах нормальной точности. Необходимые фасонки при­вариваются. Узлы торцовой фермы сварные. Стык верхних поясов на фланцах, нижних — на наклад­ках. Вертикальные составляющие усилия в стыке нижнего пояса, появляющиеся в месте его перело­ма по оси блока, воспринимаются расположенны­ми в вертикальной плоскости подкосами, присоеди­ненными к одной из половин блока.

Предельные размеры температурных отсеков здания 72 X 72 м. Поперечные деформационные швы между ними выполняются на одиночных ко­лоннах; продольные — на парных колоннах со вставкой 1 м. В первом случае необходимая по­движность опоры достигается прокладкой фторо­пластовой пленки толщиной 0,4 мм. Пленка за­крепляется на боковых гранях опорных плит и шайб анкерных болтов заведенной в паз прово­лочной скруткой с последующим обмятием углов пластины на длине 5 мм через 20 мм.

Внутри температурного отсека, в уровне верх­них поясов, блоки связываются через 6 м болто­выми соединениями. Продольный температурный шов и привязки крайних колонн перекрываются консолями. Поперечный температурный шов в уровне кровли перекрывается гибкими цилиндри­ческими фартуками.

Кровля рубероидная по эффективному утепли­телю, уложенному на профилированный стальной настил. В многопролетных зданиях с внутренними водостоками водоприемники располагаются у сере­дины торцовой фермы. На крыше возможна уста­новка световых — зенитных фонарей.

К блокам могут быть подвешены в обоих на­правлениях однобалочные электрические краны грузоподъемностью до 3,2 т. При необходимости нагрузки от подвесного транспорта распределяют­ся на соседние узлы нижнего пояса посредством перекидных балок. Элементы системы заготавливаются на заводах металлоконструкций и доставляются на монтаж­ную площадку в контейнере. Для пакетировки эле­ментов предусмотрены инвентарные стяжные бол­ты и погрузочные рамки.

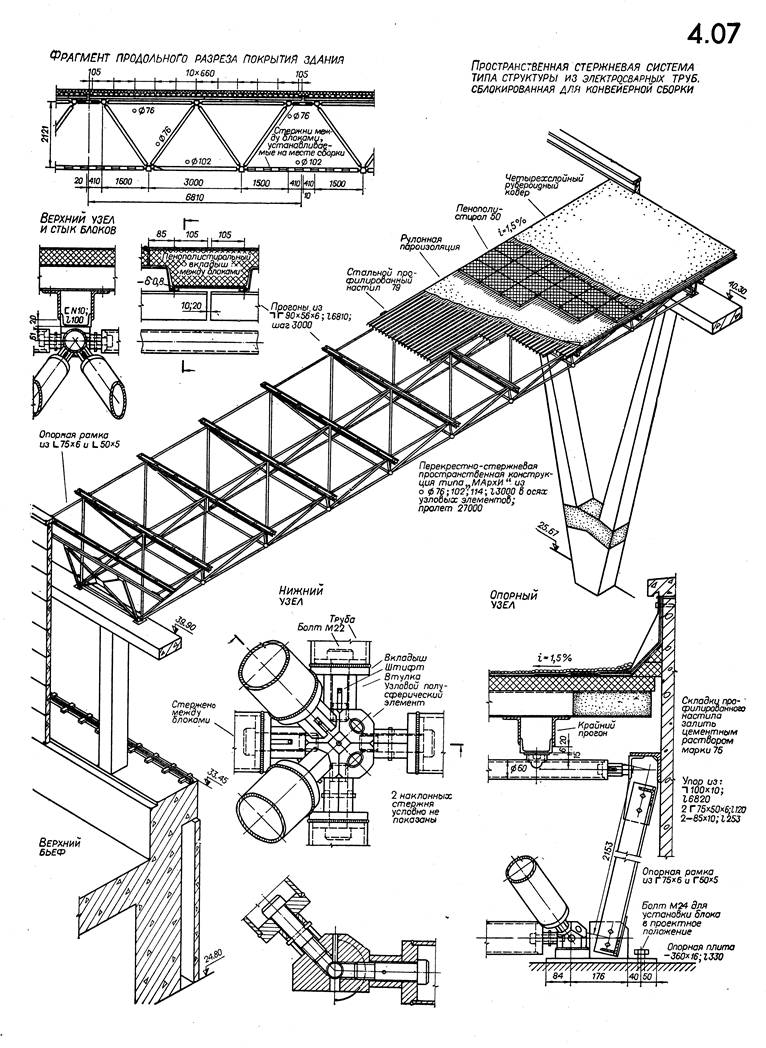

Пространственные стержневые конструкции из стальных труб применяются в покрытиях зданий с сеткой колонн до 24 X 24 м и в междуэтажных перекрытиях с сеткой колонн до 9X9 м, под по­лезную нагрузку до 0,5 тс/м². Они состоят из совокупности наклонных соприкасающихся ферм, образующих решетчатую плиту. Решетчатая плита собирается из однотипных стержней и узловых элементов. При контурном опирании высота плиты от 1/10 до 1/25 пролета, при внутриконтурном опи­рании и в многопролетном варианте от 1/12 до 1/40 пролета.

Плоские поверхности решетчатой плиты удобны для устройства малоуклонных кровель и легких подвесных потолков. В межферменном простран-

стве размещаются воздуховоды и другие инженер­ные коммуникации.

В решении интерьеров применение пространст­венных стержневых систем обеспечивает «свобод­ный» гибкий план с малым количеством опор, рас­положенных не по жесткой сетке. Отдельные опоры могут быть при необходимости смещены в соседние узлы системы. Четкий, логично воспри­нимаемый внешний вид открытых конструкций позволяет применять их без подвесных потолков и в перекрытиях общественных зданий.

Сборка конструкций на месте установки может производиться отдельными стержнями или укруп­ненным методом. В последнем случае внутренние узлы укрупненных монтажных марок сварные. Пространственные конструкции постержневой сборки состоят из однотипных трубчатых элемен­тов Ø57—102 мм с толщиной стенок соответ­ственно от 3,5 до 7 мм и длиной в центрах узлов (модулем) 1,5 или Зм. Сочленяясь, они образуют равносторонние пирамиды на квадратном основа­нии (пентаэдры).

Основу узлового соединения составляет универ­сальный полусферический элемент Ø100—120 мм, имеющий радиальные нарезные отверстия, соосные стержням решетки. Он обеспечивает строгую цент­ровку стрежней. Трубчатые стержни снабжены специальными наконечниками, состоящими из вкладыша, прива­риваемого к концу трубы, и болта со штифтом, продеваемого сквозь вкладыш и шестигранную втулку. Сопряжение стержня с узловым элементом осуществляется вращением втулки, ввинчивающей болт в соответствующее нарезное отверстие. Сопря­гаемый стержень с «утопленными» внутрь болтами может быть введен между уже зафиксированными в пространстве узловыми элементами. После за­тяжки болтов соединение получает необходимую прочность, обеспечивающую передачу усилий в растянутых и сжатых стержнях. Собранные плиты трубчато-стержневой кон­струкции опираются на колонны непосредственно в узлах соединений или через опорные пирамиды. В последнем случае узловые элементы в местах примыкания опорных пирамид — сферические.

Плиты, перекрывающие точечные здания, соби­раются на монтажной площадке. В связи с малой массой (20—30 кг/м²) смонтированные плиты поднимаются на проектную отметку самоходными кранами грузоподъемностью до 10 т. Плиты, пере­крывающие протяженные пролеты, монтируются блоками шириной не менее двух модулей по вер­ху. В проектном положении блоки свинчиваются между собой промежуточными стержнями.

Укрупненные монтажные марки со сварными узлами могут представлять собой равносторонние пирамиды на треугольном основании (тетраэдры), расположенные в плите вершиной вниз. Поверху они соединяются шарнирно, понизу — промежуточ­ными стержнями. В другом варианте применяются сквозные, плоские либо пространственные фермы одного направления, соединенные промежуточны­ми вставками.

Конструкция плиты в виде пространственной стержневой системы из стальных труб со сфери­ческими узловыми элементами разработана и внедрена кафедрой конструкций гражданских зда­ний Московского архитектурного института.
