ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

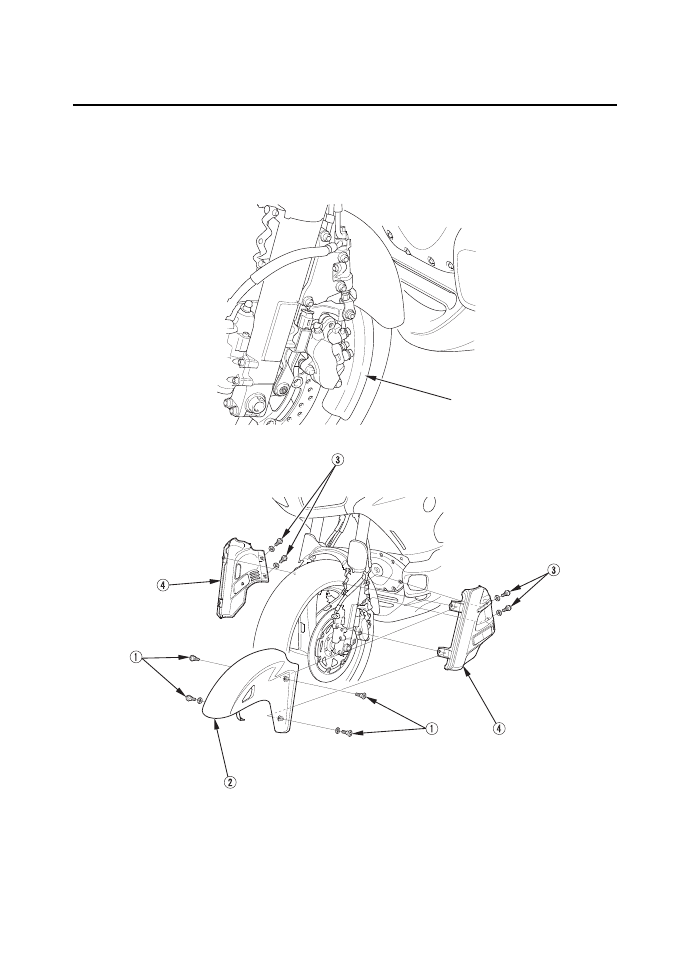

Соответствующие моменты затяжки приведены на стр. 192. Покройте переднее колесо с
обеих сторон защитной пленкой или чем-либо подобным.

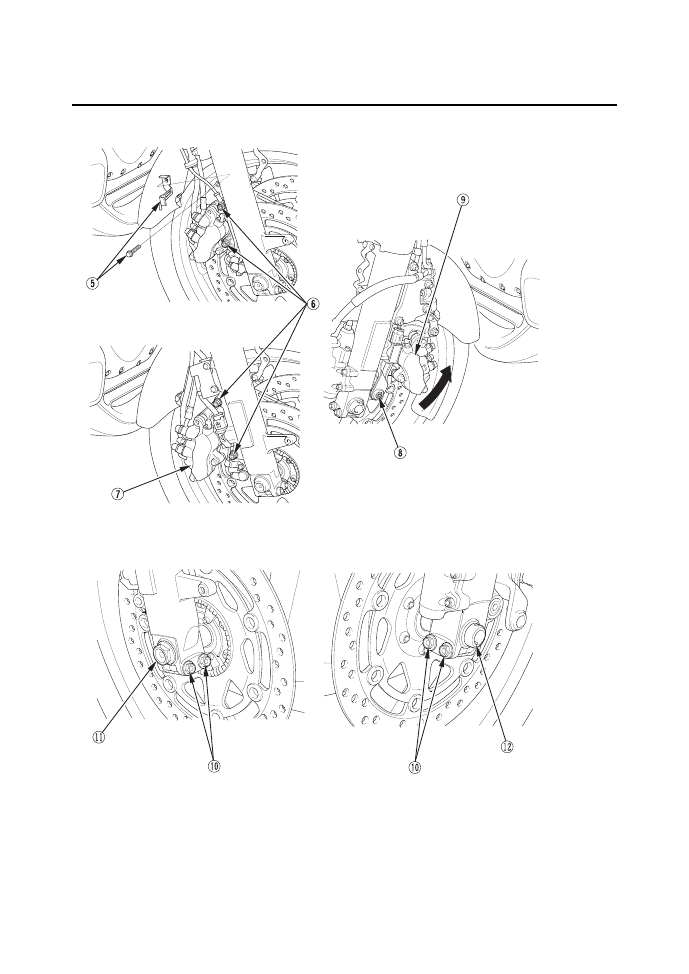

Числа указывают последовательность разборки.

Изоляционная лента

(Мотоцикл, не оборудованный подушкой безопасности)

(Мотоцикл, не оборудованный
подушкой безопасности)

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

УСТАНОВКА ПЕРЕДНЕГО КОЛЕСА

1.  Производите сборку, выполняя операции в обратном порядке.

Поместите переднее колесо между перьями вилки и вставьте с левой стороны ось



•

через левое перо вилки и ступицу колеса.

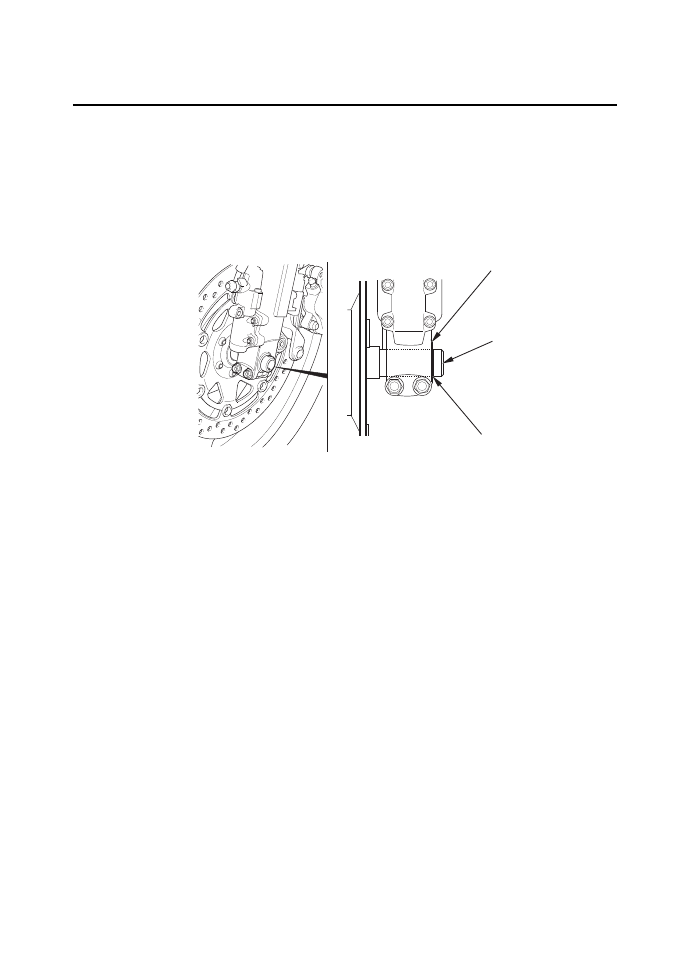

Выровняйте линию-метку передней оси с углубленной поверхностью пера вилки.



•

Чтобы не повредить тормозные колодки во время установки колеса, будьте внима-



•

тельны, заводя тормозной диск между тормозных колодок.

2.  Установите болты и затяните рекомендованным моментом:

Болт передней оси:

  59 Н•м (6,0 кгс-м)



крепежный болт правого суппорта:



31 Н•м (3,2 кгс-м)



болты левого суппорта:



31 Н•м (3,2 кгс-м)

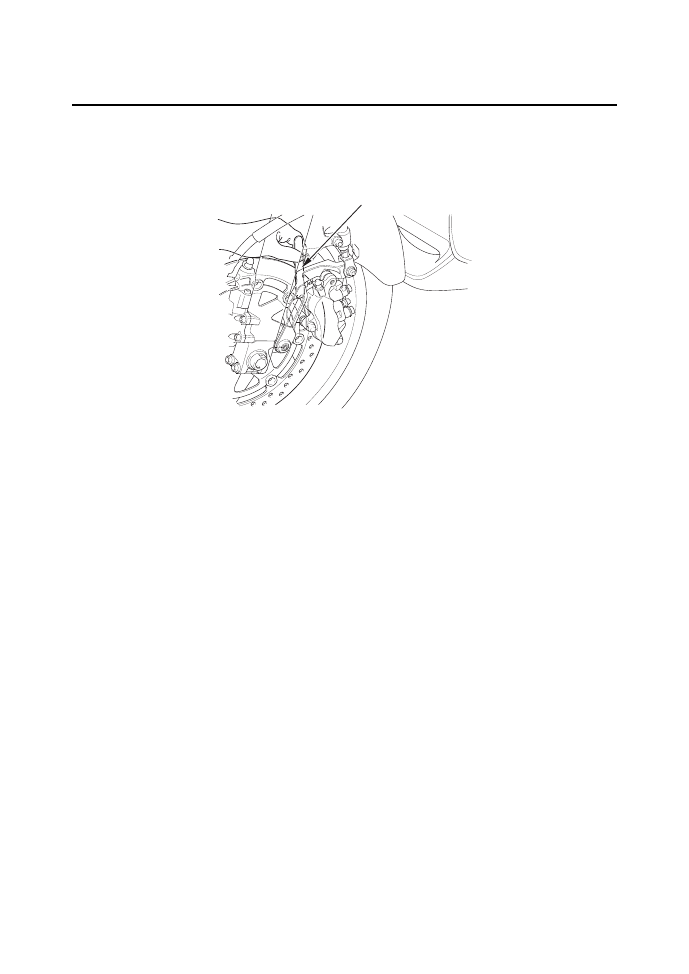

3.  Измерьте щупом 0,7 мм с обеих сторон зазор между тормозным диском и кронштей-

ном тормозного суппорта.

Если щуп проходит свободно, выньте его и затяните стяжные болты оси предписан-



•

ным моментом затяжки:



22 Н•м (2,2 кгс-м)

Если щуп-калибр не проходит свободно, ослабьте левый стяжной болт оси и по-



•

тяните левое перо вилки наружу или нажмите его внутрь для регулировки зазора.
Затем затяните стяжные болты оси предписанным моментом.

Углубленная поверхность

Ось переднего колеса

Линия-метка

Неправильно выставленный зазор между диском и держателем тормозного суппорта мо-
жет привести к повреждению тормозных дисков и ухудшению эффективности торможе-
ния.

4.  После установки переднего колеса нажмите на рычаг тормоза И педаль тормоза

несколько раз, а затем перепроверьте зазор между обоими дисками и держателями
тормозных суппортов.
Не эксплуатируйте мотоцикл с неправильно выставленным зазором.

Отпустите рычаг и педаль тормоза и проверьте, насколько свободно вращается ко-



•

лесо. Если колесо не вращается свободно, или тормозные колодки трутся по диску,
перепроверьте колесо.
После установки колеса нажмите на рычаг тормоза И педаль тормоза несколько раз,



•

пока не почувствуете сопротивление. Сопротивление должно ощущаться КАК от
рычага ТАК и от педали, поскольку данный мотоцикл оснащен двойной комбини-
рованной тормозной системой.
Перед поездкой убедитесь в нормальной работе тормозной системы.



•

5.  Удалите защитную пленку с переднего колеса.

Если при сборке не использовался динамометрический ключ, как можно скорее обра-
титесь к официальному дилеру Honda для проверки правильности сборки. Неправиль-
ная сборка может привести к утрате тормозной системой своих свойств.

Плоский щуп
