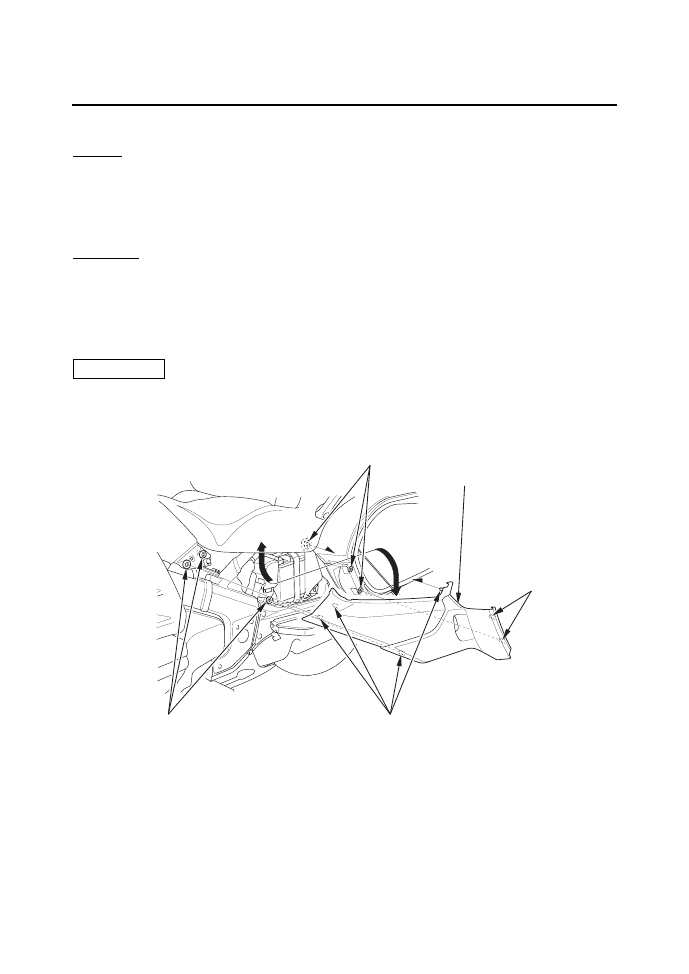

Боковая крышка
Снятие:

1.  Откройте кофр (стр. 76).
2.  Вытяните боковой кожух до выхода выступов А из втулок на раме.
3.  Вытяните боковой кожух до выхода выступов В из втулок на раме.
4.  Осторожно снимите боковой кожух.

Установка:

1.  Вставьте верхний край бокового кожуха под седло.
2.  Выровняйте кожух так, чтобы выступы на внутренней стороне кожуха расположились

напротив втулок.

3.  Нажмите на кожух, чтобы установить его на место.
4.  Закройте боковой кофр.

ПРИМЕЧАНИЕ

Неосторожность при снятии или установке боковых кожухов может привести к повреж-
дению крюков бокового кожуха.

Втулки

Боковой кожух

Выступы А

Выступы В

Втулки

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

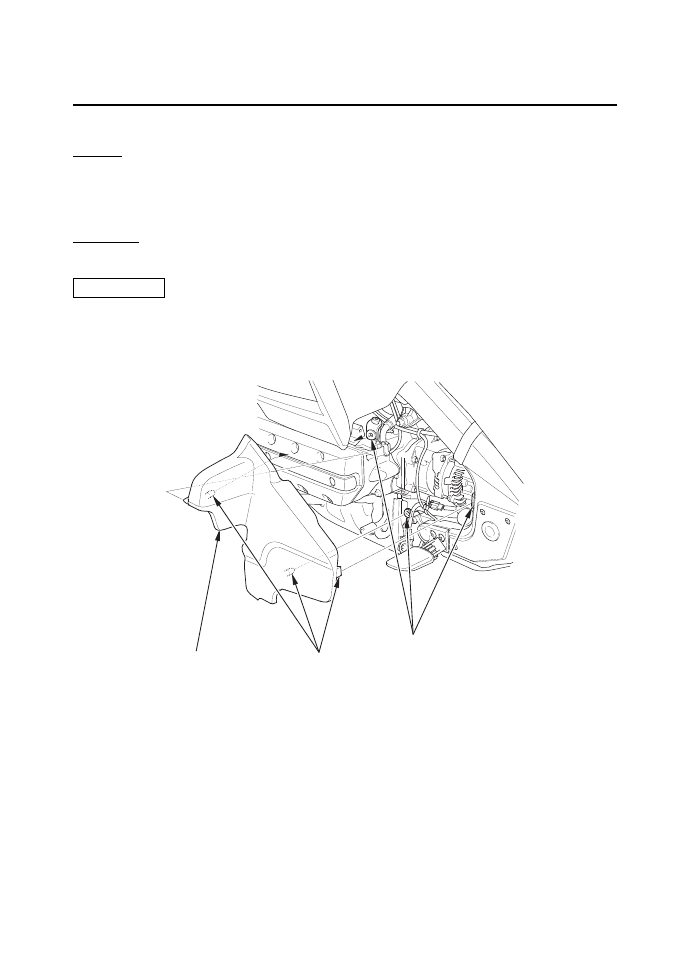

Боковой кожух двигателя
Снятие:

1.  Осторожно потяните за заднюю часть бокового кожуха двигателя, пока выступы не

освободятся из прорезей крепления.

2.  Сдвиньте боковой кожух двигателя назад.

Установка:

Установка выполняется в порядке, обратном процедуре снятия.



•

ПРИМЕЧАНИЕ

Неосторожность при снятии или установке боковых кожухов может привести к повреж-
дению крюков бокового кожуха.

Втулки

Выступы

Боковой кожух двигателя

Боковой кожух головки цилиндра
Снятие:

1.  Выкрутите резиновые заглушки.
2. Выверните болты.

Установка:

Установка выполняется в порядке, обратном процедуре снятия.



•

Боковой кожух головки цилиндра

Болт

Резиновая пробка

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

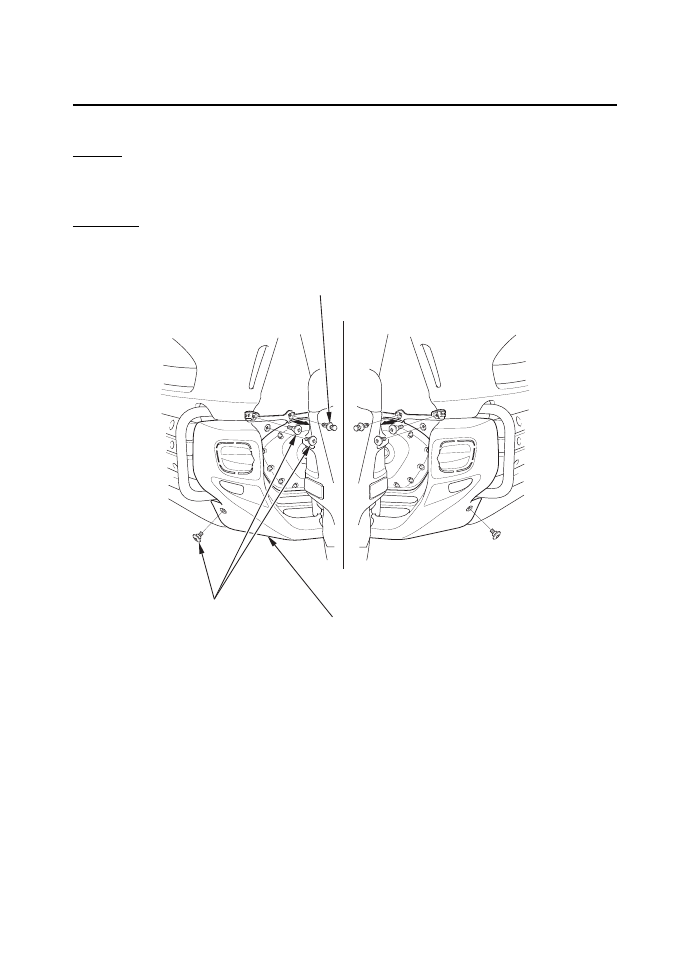

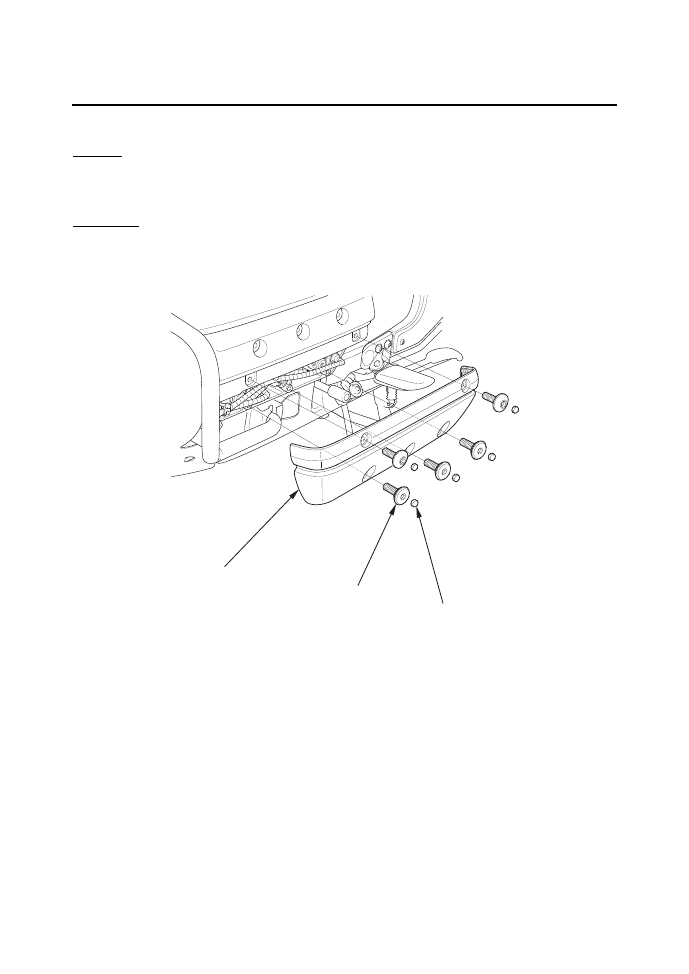

Передний нижний кожух
Снятие:

1. Снимите фиксаторы.
2. Выверните болты.

Установка:

Установка выполняется в порядке, обратном процедуре снятия.



•

Фиксатор

Передний нижний кожух

Болты
