Skoda Fabia (2000+). Снятие и установка наружной ручки передней двери

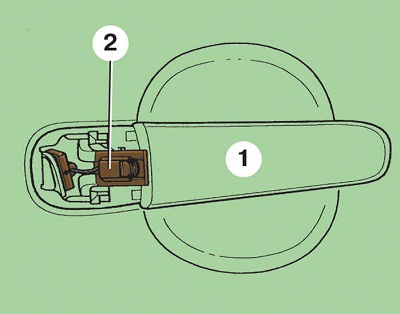

Снятие наружной ручки двери

1 – наружная ручка;

2 – наконечник тяги

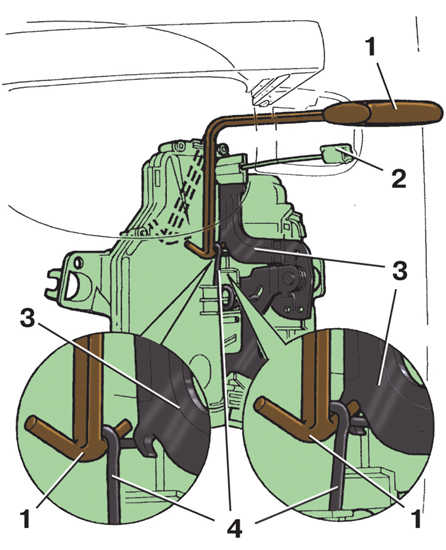

Подсоединение пружины к рычагу наружной ручки

1 – крючок;

2 – тяга наружной ручки;

3 – рычаг наружной ручки;

4 – пружина

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите цилиндр замка.

2. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и отсоедините наконечник 2 тяги от ручки 1.

3. Выньте ручку из двери, выведя крючок в передней части ручки из зацепления с держателем 4 (см. рис. Детали замка двери).

4. Заведите крючок на передней части ручки в зацепление с держателем 4 и вставьте ручку 6 на место.

5. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и подсоедините к ней наконечник тяги 2.

6. Проверьте работу замка. Если ручка не возвращается в исходное положение, значит, конец оттяжной пружины 4 (см. рис. Подсоединение пружины к рычагу наружной ручки) выскочил из рычага 3. Чтобы подсоединить пружину к рычагу, вставьте в отверстие под цилиндр замка крючок 1, зацепите им конец пружины 4 и введите его в крючок рычага 3.

7. Установите на место цилиндр замка.
