Skoda Fabia (2000+). Электровыключатели и переключатели






ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

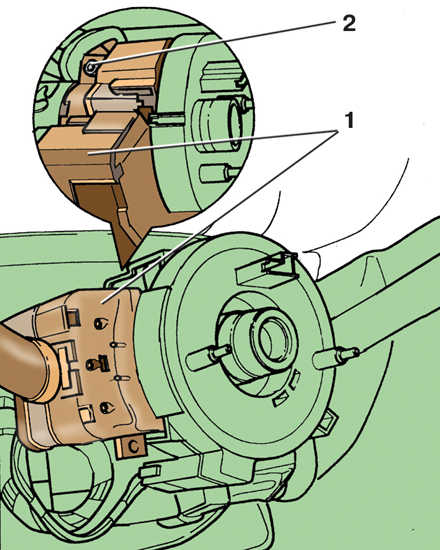

Снятие подрулевого переключателя



10.11 Выключатели и переключатели Skoda Fabia 2000-2007 года




1 – подрулевой переключатель;

2 – стяжной болт

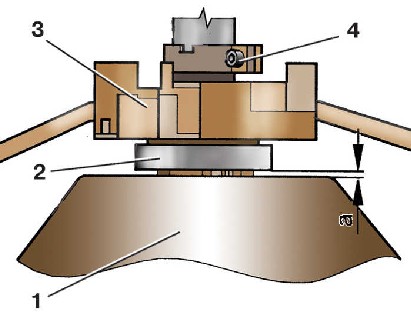

Регулировка положения подрулевого переключателя

10.11 Выключатели и переключатели Skoda Fabia 2000-2007 года




1 – рулевое колесо;

2 – возвратное кольцо;

3 – подрулевой переключатель;

4 – стяжной болт

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите рулевое колесо (см. подраздел 8.1).
3. Снимите возвратное и контактное кольца (см. подраздел 8.2).
4. Отсоедините две колодки с проводами от подрулевого переключателя 1 (см. рис. Снятие подрулевого переключателя).
5. Ослабьте затяжку стяжного болта 2.
6. Снимите рулевой переключатель с рулевой колонки.
7. Установите переключатель на рулевую колонку, не затягивая стяжной болт, и подсоедините к нему колодки с проводами.
8. Установите возвратное и контактное кольца и рулевое колесо.
9. Выровняйте переключатель в горизонтальном положении.
10. Отрегулируйте положение переключателя так, чтобы размер а (см. рис. Регулировка положения подрулевого переключателя) составлял 2,5 мм, и затяните стяжной болт 4.
11. Установите кожухи рулевой колонки.

ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ

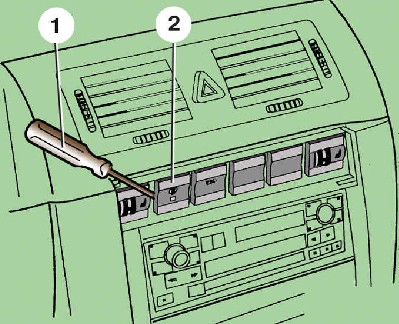

Снятие выключателя на панели приборов

10.11 Выключатели и переключатели Skoda Fabia 2000-2007 года


1 – отвертка;

2 – выключатель

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Аккуратно поддев отверткой 1 (см. рис. Снятие выключателя на панели приборов) с левой стороны, выньте выключатель 2 из панели приборов.
3. Отсоедините от выключателя колодку с проводами.
4. При установке выключателя нажмите на него так, чтобы он зафиксировался в панели приборов.

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

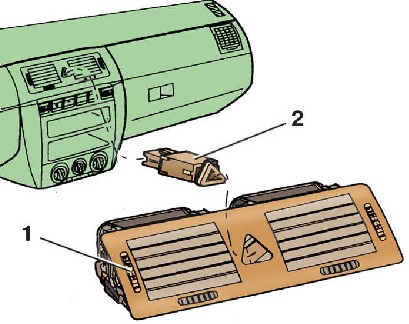

Снятие выключателя аварийной сигнализации

10.11 Выключатели и переключатели Шкода Фабия 2000-2007 года


1 – центральные сопла;

2 – выключатель

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите с панели приборов центральные сопла (см. подраздел 11.8).
3. Выньте выключатель 2 (см. рис. Снятие выключателя аварийной сигнализации) из центральных сопел 1.
4. Установите выключатель в обратном порядке.

ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА НАРУЖНЫХ ЗЕРКАЛ

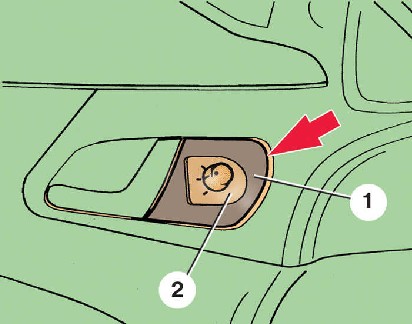

Снятие и установка переключателя электропривода наружных зеркал

10.11 Выключатели и переключатели Шкода Фабия 2000-2007 года


1 – декоративная накладка;

2 – переключатель

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Поддев отверткой, снимите декоративную накладку 1 (см. рис. Снятие и установка переключателя электропривода наружных зеркал) вместе с переключателем 2.
3. Отсоедините от переключателя колодку с проводами.
4. Разжав фиксаторы, выньте переключатель из декоративной накладки.
5. Установите переключатель в обратном порядке.

БОКОВАЯ КОНСОЛЬ

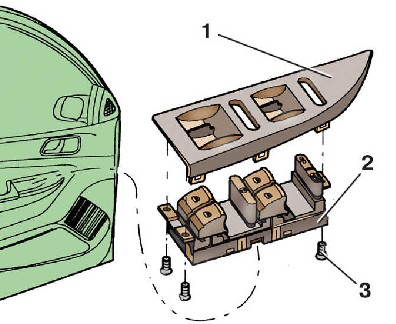

Снятие боковой консоли

10.11 Выключатели и переключатели Шкода Фабия 2000-2007 года


1 – декоративная накладка;

2 – боковая консоль с выключателями;

3 – винты

Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Поддев отверткой, снимите декоративную накладку 1 (см. рис. Снятие боковой консоли) вместе с боковой консолью 2.
3. Отсоедините колодку с проводами от боковой консоли 2.
4. Отверните винты 3 и снимите декоративную накладку 1 с боковой консоли 2.
5. Установите боковую консоль в обратном порядке.

ПАНЕЛЬ ЦЕНТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ СВЕТА

Снятие панели центрального переключателя света


10.11 Выключатели и переключатели Шкода Фабия 2000-2007 года



1 – панель;

2 – ручка центрального переключателя света

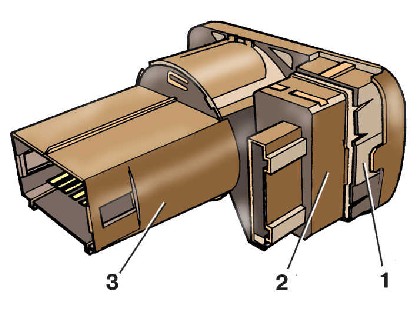

Снятие блока переключателей корректора фар и подсветки приборов


10.11 Выключатели и переключатели Шкода Фабия 2000-2007 года


1 – защелка;

2 – блок переключателей;

3 – центральный переключатель света
Снятие и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Установите ручку 2 (см. рис. Снятие панели центрального переключателя света) в положение «0».
3. Утопите ручку 2, поверните ее в вертикальное положение и выньте на себя панель с переключателями.
4. Отсоедините две колодки с проводами.
5. Чтобы снять блок 2 (см. рис. Снятие блока переключателей корректора фар и подсветки приборов) переключателей корректора света фар и подсветки приборов, отожмите пластмассовую защелку 1.
6. Установите панель центрального переключателя в обратном порядке.
