Skoda Fabia (2000+).
Снятие и установка динамиков

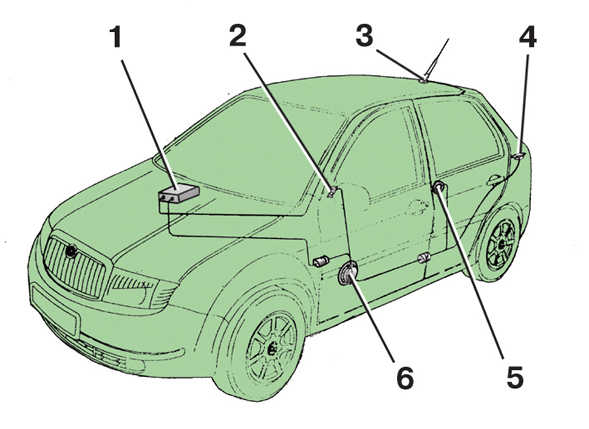

Схема установки радиооборудования
|
1 – радиоприемник;
2 – передний высокочастотный динамик;
3 – антенна;
4 – задний низкочастотный динамик;
5 – задний высокочастотный
динамик;
6 – передний низкочастотный
динамик |
ПЕРЕДНИЙ НИЗКОЧАСТОТНЫЙ ДИНАМИК

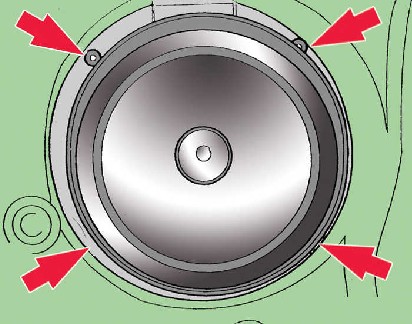

Крепление переднего низкочастотного динамика
|
Места крепления указаны стрелками. |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
обивку передней двери. |
3. Высверлите
четыре заклепки крепления динамика, показанные
стрелками на рис. Крепление
переднего низкочастотного динамика. |
4. Выньте
динамик из внутренней панели двери и отсоедините
от него провода. |
5. Установите
динамик в обратном порядке, закрепив его новыми
заклепками или подходящими саморезами. |
|
ПЕРЕДНИЙ ВЫСОКОЧАСТОТНЫЙ ДИНАМИК

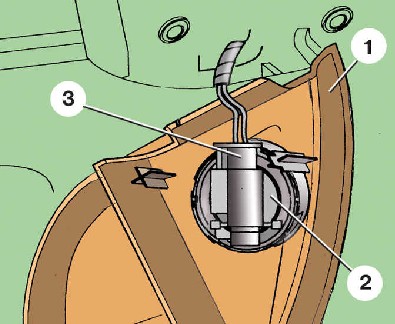

Снятие
переднего высокочастотного динамика
|
1 – декоративная накладка
наружного зеркала;
2 – динамик;
3 – соединительная колодка |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
декоративную накладку 1 (см. рис. Снятие
переднего высокочастотного динамика)
наружного зеркала. |
3. Отсоедините
колодку 3 от динамика 2. |
4. Отожмите
защелки и снимите динамик 2 с декоративной
накладки 1. |
5. Установите
динамик в обратном порядке. |
|
ЗАДНИЙ ВЫСОКОЧАСТОТНЫЙ ДИНАМИК

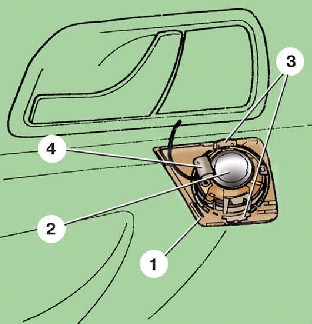

Снятие
заднего высокочастотного динамика
|
1 – декоративная накладка;
2 – динамик;
3 – защелка;
4 – соединительная колодка |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Аккуратно
поддев отверткой, снимите декоративную накладку
1 (см. рис. Снятие
заднего высокочастотного динамика) с
задней двери. |
3. Отсоедините
колодку 4 с проводами от динамика 2. |
4. Отожмите
защелки 3 и снимите динамик 2 с декоративной
накладки 1. |
5. Установите
динамик в обратном порядке. |
|
ЗАДНИЙ НИЗКОЧАСТОТНЫЙ ДИНАМИК

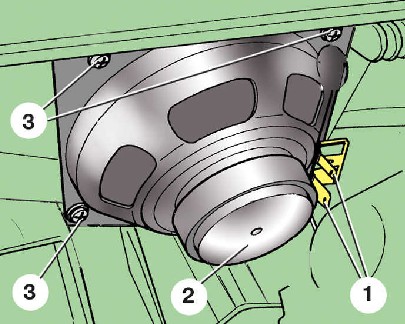

Снятие
заднего низкочастотного динамика
|
1 – соединительная колодка;
2 – динамик;
3 – винт |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Откройте
дверь задка и откиньте край обивки, чтобы
получить доступ к динамику 2 (см. рис. Снятие
заднего низкочастотного динамика). |
3. Отсоедините
провода от соединительной колодки 1 динамика. |
4. Отверните
четыре винта 3 крепления и снимите динамик 2. |
5. Установите
динамик в обратном порядке. |
|
