Skoda Fabia (2000+).
Замена цилиндра замка передней двери

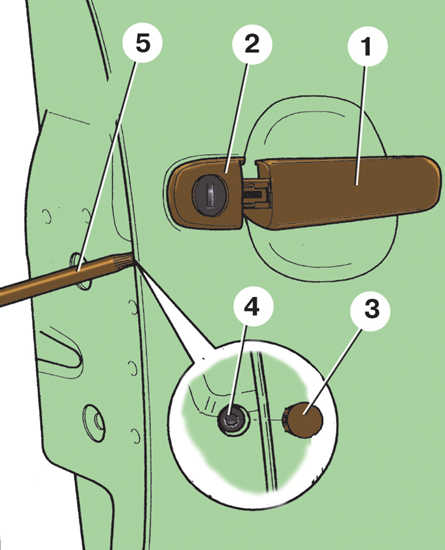

Снятие цилиндра замка
|
1 – наружная ручка;
2 – цилиндры;
3 – заглушка;
4 – болт;
5 – торцовый ключ |

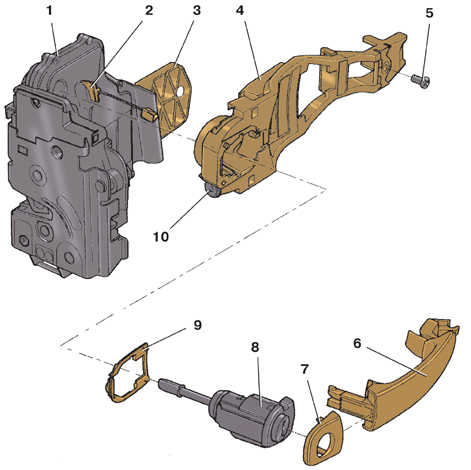

Детали замка двери
1 – замок;
2 – тяга наружной ручки;
3 – кронштейн;
4 – держатель;
5 – винт крепления держателя;
|
6 – наружная ручка;
7 – облицовка цилиндра;
8 – цилиндр замка двери;
9 – прокладка цилиндра;
10 – болт крепления цилиндра |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Откройте
дверь и, аккуратно поддев отверткой, снимите
заглушку 3 (см. рис. Снятие
цилиндра замка). |
2. Оттяните
наружную ручку 1 двери и, удерживая ее в этом
положении, отверните торцовым ключом 5 болт 4
крепления цилиндра на 2–3 оборота. Затем выньте
цилиндр 2 на себя. |
Предупреждение
Отворачивайте
болт 4 ровно на столько, чтобы можно было вынуть
цилиндр замка. В противном случае фиксатор
цилиндра упадет внутрь двери.
|
3. Снимите
прокладку 9 (см. рис. Детали
замка двери) цилиндра. |
4. Снимите
с цилиндра 8 замка облицовку 7. |
5. Установите
цилиндр замка в обратном порядке. |
|
