Skoda Fabia (2000+). Снятие и установка замка передней двери

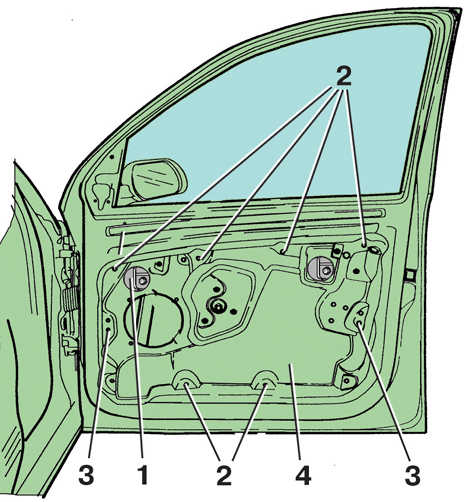

Крепление внутренней панели двери

1 – винты крепления стекла;

2, 3 – винты крепления внутренней панели;

4 – внутренняя панель

Болты крепления замка двери

Снятие замка двери

1 – защелка;

2 – держатель;

3 – замок

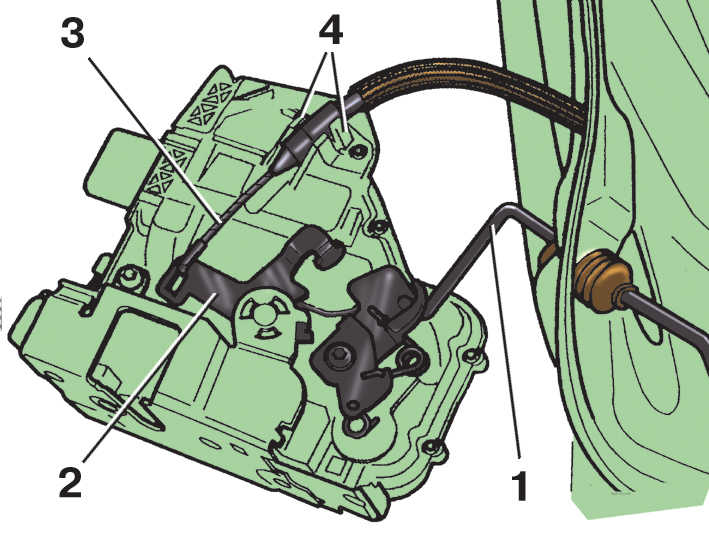

Отсоединение тяг от замка

1 – тяга кнопки блокировки двери;

2 – рычаг замка;

3 – тяга внутренней ручки;

4 – держатель на замке

На внутренней панели двери установлены замок, стеклоподъемник и динамик.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Сдвиньте защитный чехол 4 (см. рис. Снятие передней двери) и отсоедините колодки с проводами от передней стойки.

3. Снимите обивку двери.

4. Снимите наружную ручку двери.

5. Поддев отверткой, выньте две заглушки из внутренней панели 4 (см. рис. Крепление внутренней панели двери) двери.

6. Опустите стекло двери так, чтобы получить доступ к винтам 1 крепления стекла.

7. Ослабьте затяжку винтов 1 и разведите хомуты.

8. Поднимите руками стекло и закрепите его в этом положении, вставив клин между стеклом и панелью двери.

9. Отверните на торце двери два болта крепления замка, показанные на рис. Болты крепления замка двери.

10. Отверните винты 2 и 3 (см. рис. Крепление внутренней панели двери) крепления внутренней панели двери.

11. Снимите внутреннюю панель 4, выведя ее в сторону передней части двери.

12. Вытащите жгут проводов из двери.

13. Поддев отверткой защелку 1 (см. рис. Снятие замка двери), снимите замок 3 с держателя 2.

14. Отсоедините тягу 1 (см. рис. Отсоединение тяг от замка) кнопки блокировки двери, повернув замок, как показано стрелкой.

15. Выньте тягу 3 внутренней ручки из держателя 4 на замке.

16. Повернув тягу 3 на 90°, отсоедините ее от рычага 2.

17. Установите замок двери в обратном порядке. При креплении внутренней панели первыми заверните винты 3 (см. рис. Крепление внутренней панели двери).

Моменты затяжки, Н·м

Винты крепления внутренней панели двери	8
Винты крепления стекла	10
Болты крепления замка	20
