Skoda Fabia (2000+). Снятие и установка замка задней двери

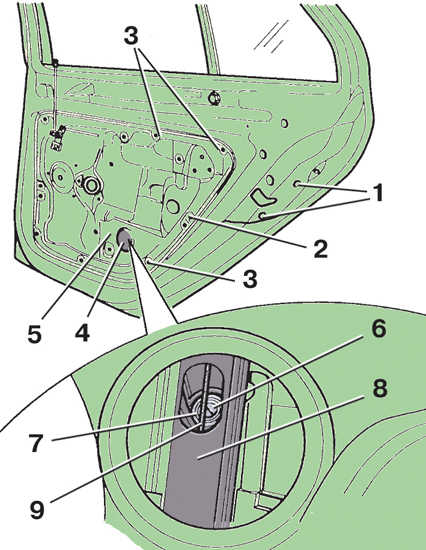

Снятие внутренней панели задней двери

1 – болт крепления замка;

2, 3 – винты крепления внутренней панели;

4 – заглушка;

5 – внутренняя панель двери;

6 – распорный штифт;

7 – установочный штифт;

8 – направляющая стеклоподъемника;

9 – трос стеклоподъемника

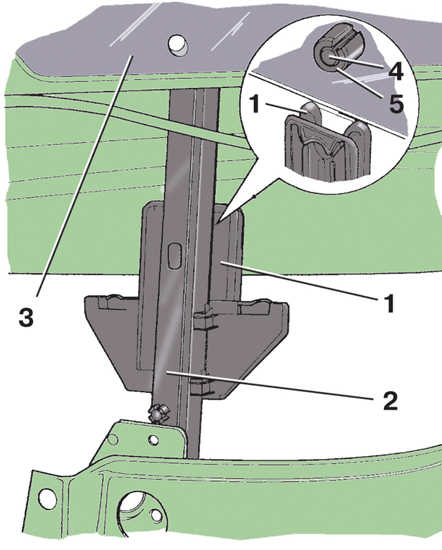

Установка стекла задней двери

1 – ползун;

2 – направляющая стеклоподъемника;

3 – стекло;

4 – установочный штифт;

5 – распорный штифт

На внутренней панели двери установлены замок, стеклоподъемник и динамик.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Сдвиньте защитный чехол и отсоедините колодки с проводами от стойки кузова.

3. Снимите обивку двери.

4. Снимите наружную ручку двери.

5. Поддев отверткой, выньте заглушку 4 (см. рис. Снятие внутренней панели задней двери) из внутренней панели 5 двери.

6. Опустите стекло двери так, чтобы получить доступ к установочному штифту 7 стекла.

7. Вверните саморез диаметром 5 мм и длиной приблизительно 70 мм в распорный штифт 6 (внутренний). Вытащите за саморез распорный штифт.

8. Вверните саморез диаметром 8 мм и длиной приблизительно 80 мм в установочный штифт 7. Вытащите за саморез установочный штифт, отведя с помощью отвертки трос 9 стеклоподъемника.

9. Поднимите руками стекло и закрепите его в этом положении, вставив клин между стеклом и панелью двери.

10. Отверните на торце двери два болта 1 крепления замка.

11. Отверните винты 2 и 3 крепления внутренней панели двери.

12. Снимите внутреннюю панель 5, выведя ее в сторону передней части двери.

13. Вытащите жгут проводов из двери.

14. Снимите замок с внутренней панели и отсоедините от него тяги.

15. Установите замок двери в обратном порядке.

16. Для подсоединения стекла 3 (см. рис. Установка стекла задней двери) к ползуну 1 стеклоподъемника вставьте в отверстие стекла установочный штифт 4, а в него – распорный штифт 5. Убедитесь, что штифты выступают на одинаковом расстоянии с обеих сторон стекла.

17. Установите внутреннюю панель двери. При ее креплении первыми заверните винты 2 (см. рис. Снятие внутренней панели задней двери).

18. Опустите стекло 3 (см. рис. Установка стекла задней двери) вниз до упора штифтов 4 и 5 в ползун 1 и легким ударом руки по верхней кромке стекла зафиксируйте стекло в ползуне.
