Skoda Fabia (2000+).
Система рециркуляции отработавших газов (двигатели 1,9 л, 74 кВт)

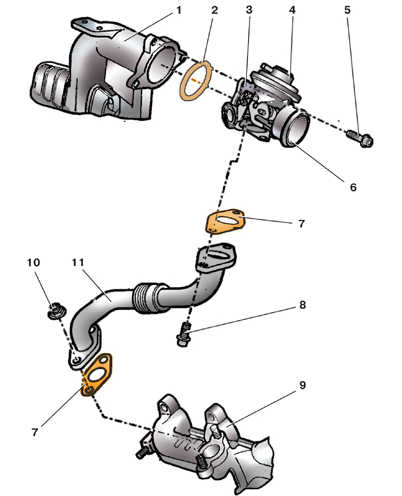

Детали
системы рециркуляции дизельного двигателя 1,9 л, 74 кВт
1
– впускная труба;
2 – уплотнительное кольцо;
3 – корпус дроссельной заслонки;
4 – клапан системы рециркуляции;
5 – болт крепления корпуса дроссельной заслонки; |
6 – патрубок корпуса дроссельной заслонки;
7 – прокладка;
8 – болт крепления соединительной трубы;
9 – выпускной коллектор;
10 – гайка крепления соединительной трубы;
11 – соединительная труба |

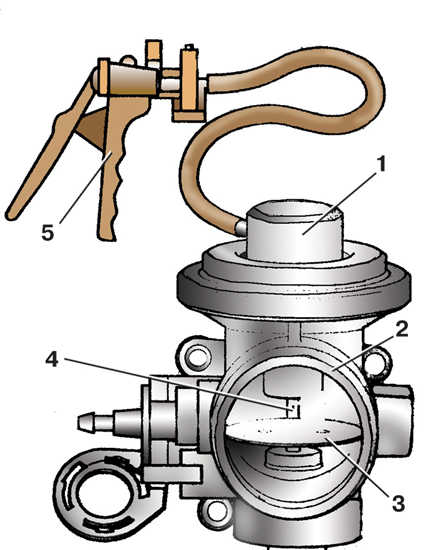

Проверка клапана рециркуляции
дизельного двигателя 1,9 л, 74 кВт
|
1 – клапан рециркуляции;
2 – корпус дроссельной заслонки;
3 – дроссельная заслонка;
4 – шток клапана;
5 – вакуумный насос |
Проверка клапана
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
кожух двигателя (см. подраздел
2.1). |
2. Отсоедините
вакуумный шланг от штуцера клапана 4 (см. рис. Детали
системы рециркуляции дизельного двигателя 1,9 л,
74 кВт) рециркуляции системы. |
3. Ослабьте
затяжку хомута и отсоедините воздуховод от
корпуса 3 дроссельной заслонки. |
4. Подсоедините
к штуцеру клапана 1 (см. рис. Проверка
клапана рециркуляции дизельного двигателя 1,9 л,
74 кВт) вакуумный насос 5. |
5. С
помощью насоса создайте разрежение в клапане.
Шток 4 клапана должен переместиться вверх, а
после отсоединения вакуумного насоса вернуться в
исходное положение. В противном случае клапан
неисправен и его необходимо заменить. |
|
Снятие и установка элементов системы
рециркуляции
Клапан рециркуляции отработавших газов, установленный на корпусе
дроссельной заслонки, представляет с ним неразборную конструкцию. Клапан
можно заменить только вместе с корпусом дроссельной заслонки.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
2. Отсоедините
вакуумный шланг от штуцера клапана 4 (см. рис. Детали
системы рециркуляции дизельного двигателя 1,9 л,
74 кВт) системы рециркуляции. |
3. Ослабьте
затяжку хомута и отсоедините воздуховод от
корпуса 3 дроссельной заслонки. |
4. Отверните
два болта 8 крепления соединительной трубы 11 к
корпусу 3 дроссельной заслонки. |
5. Отверните
три болта 5 крепления и снимите корпус 3
дроссельной заслонки с клапаном 4. |
6. Для
снятия соединительной трубы 11 отверните две
гайки 10 ее крепления к выпускному коллектору. |
7. Замените
прокладки 7 и уплотнительное кольцо 2 независимо
от их состояния. |
8. Установите
элементы системы рециркуляции отработавших газов
в обратном порядке. Гайки 10 крепления
соединительной трубы к выпускному коллектору
замените новыми. Смажьте шпильки выпускного
коллектора графитовой смазкой. |
|
Моменты затяжки, Н·м
Болты
крепления клапана |
10
|
Болты
крепления соединительной трубы к клапану |
25
|
Гайки
крепления соединительной трубы к выпускному коллектору |
25
|
