Skoda Fabia (2000+).
Система рециркуляции отработавших газов (двигатели 1,9 л, 47 кВт)

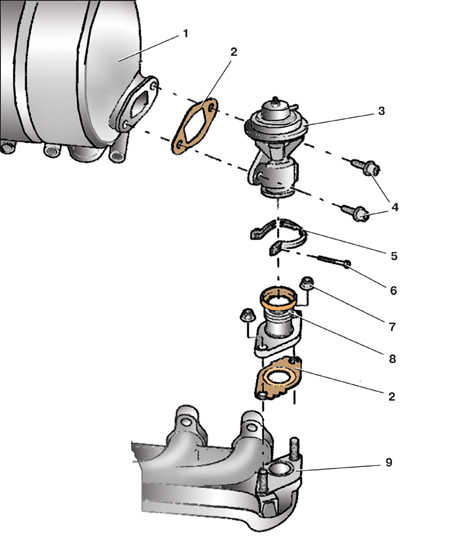

Детали
системы рециркуляции дизельного двигателя 1,9 л, 47 кВт
1
– впускная труба;
2 – прокладка;
3 – клапан системы рециркуляции;
4 – болты крепления клапана;
5 – хомут; |
6 – стяжной болт хомута;
7 – гайка крепления соединительной трубы;
8 – соединительная труба;
9 – выпускной коллектор |

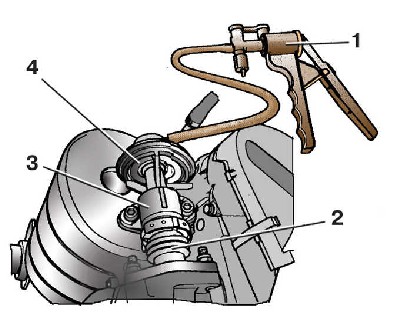

Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт
|
1 – вакуумный насос;
2 – соединительная труба;
3 – клапан рециркуляции;
4 – мембрана клапана |
Проверка клапана
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
2. Отсоедините
вакуумный шланг от штуцера клапана 3 (см. рис. Детали
системы рециркуляции дизельного двигателя 1,9 л,
47 кВт) системы рециркуляции. |
3. Подсоедините
к штуцеру клапана 3 (см. рис. Детали
системы рециркуляции дизельного двигателя 1,9 л,
47 кВт) вакуумный насос 1 (см. рис. Проверка
клапана рециркуляции дизельного двигателя 1,9 л,
47 кВт). |
4. С
помощью насоса создайте разрежение в клапане.
Мембрана 4 клапана должна переместиться вверх
(можно проконтролировать на ощупь пальцами снизу
клапана), а после отсоединения вакуумного насоса
мембрана должна вернуться в исходное положение
(можно определить по четкому звуку). В противном
случае клапан неисправен и его необходимо
заменить. |
|
Снятие и установка элементов системы
рециркуляции
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
2. Отсоедините
вакуумный шланг от штуцера клапана 3 (см. рис. Детали
системы рециркуляции дизельного двигателя 1,9 л,
47 кВт) системы рециркуляции. |
3. Отверните
два болта 4 крепления клапана 3 системы
рециркуляции к впускной трубе 1 двигателя. |
4. Отверните
стяжной болт 6 хомута 5 и снимите клапан 3
системы рециркуляции с соединительной трубы 8. |
5. Для
снятия соединительной трубы 8 отверните две
гайки 7 ее крепления к выпускному коллектору. |
6. Замените
прокладки 2 независимо от их состояния. |
7. Установите
элементы системы рециркуляции отработавших газов
в обратном порядке. Гайки 7 крепления
соединительной трубы к выпускному коллектору
замените новыми. |
|
Моменты затяжки, Н·м
Болты
крепления клапана |
25
|
Стяжной болт
хомута крепления соединительной трубы к клапану |
10
|
Гайки
крепления соединительной трубы к выпускному коллектору |
25
|
