Skoda Fabia (2000+).
Замена узлов глушителя в сборе (резонатора или глушителя)

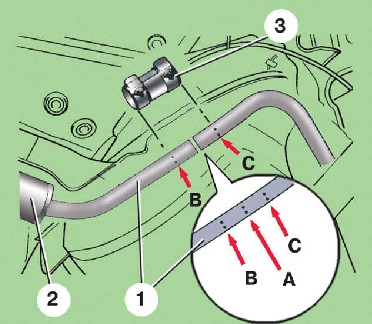

Метки
на трубе глушителя
|
1 – труба глушителя;
2 – резонатор;
3 – соединительная втулка;
А, В, С – метки на трубе |
Глушитель в сборе представляет собой неразборный узел, но при
необходимости можно отдельно заменить глушитель или резонатор.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Разрежьте
трубу глушителя под прямым углом по средней
метке А. |
2. Снимите
заменяемый узел (резонатор или глушитель). |
3. Аккуратно
очистите от заусенцев торцы труб. |
4. Установите
на автомобиль новый узел с соединительной
втулкой 3. Для удобства работы рекомендуется
стяжные болты хомутов крепления соединительной
втулки располагать головками вниз. |
5. Выставьте
торцы соединительной втулки по крайним меткам В
и С на трубах с обеих сторон. |
6. Проверьте
и при необходимости выровняйте систему выпуска
(см. подраздел
6.2). |
7. Выставьте
глушитель в горизонтальное положение и
равномерно затяните стяжные болты хомутов
крепления соединительной втулки. |
|
Моменты затяжки, Н·м
Cтяжные болты
хомутов крепления соединительной втулки (на моделях с
двигателем объемом 1,0 и 1,4 л) |
25
|
То же (на
моделях с двигателем объемом 1,9 л) |
40
|
