Skoda Fabia (2000+).
Система рециркуляции отработавших газов (двигатели 1,4 л, 55 и 74 кВт)

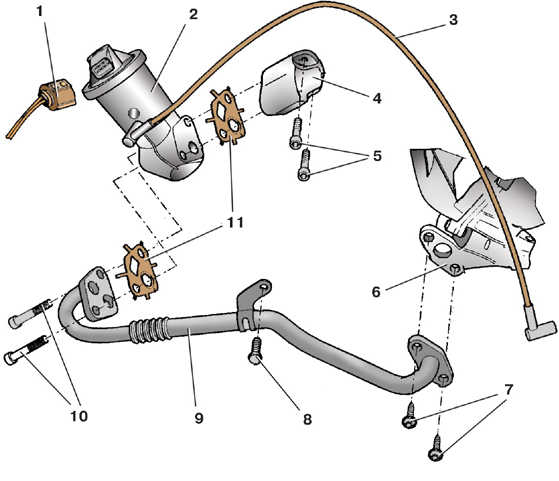

Детали
системы рециркуляции отработавших газов двигателей 1,4 л, 55 и 74 кВт
1 –
соединительная колодка;
2 – клапан рециркуляции;
3 – шланг к воздушному фильтру;
4 – фланец;
5 – болты крепления фланца;
6 – выпускной коллектор;
|
7 – винты крепления соединительной трубы к выпускному
коллектору;
8 – болт крепления соединительной трубы;
9 – соединительная труба;
10 – болты крепления клапана и выпускной трубы;
11 – прокладка |
Проверка электромагнитного клапана
Проверку электромагнитного клапана см. в подразделе
4.25.
Снятие и установка элементов системы
рециркуляции
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Отсоедините
колодку 1 с проводами от электромагнитного клапана 2
системы рециркуляции. |
3. Отсоедините
шланг 3 воздушного фильтра от электромагнитного
клапана системы рециркуляции. |
4. Отверните
два болта 10 крепления и снимите электромагнитный
клапан. |
5. Для
снятия соединительной трубы 9 отверните два винта 7
и болт 8 ее крепления. |
6. Замените
прокладки 11 независимо от их состояния. |
7. Установите
элементы системы рециркуляции отработавших газов в
обратном порядке. |
|
Момент затяжки болтов крепления соединительной трубы – 10 Н·м.
