Skoda Fabia (2000+).

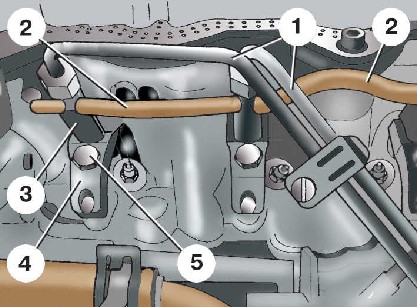

Форсунки дизельного двигателя 1,9 л, 47 кВт
Форсунки дизельного двигателя 1,9 л, 47
кВт
|
|
1 – топливная трубка;
2 – шланг слива топлива из форсунки;
3 – форсунка;
4 – держатель форсунки;
5 – болт крепления держателя |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
|
2. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
|
3. Отверните
накидные гайки крепления топливных трубок 1 (см.
рис. Форсунки
дизельного двигателя 1,9 л, 47 кВт) и
снимите топливные трубки в сборе. Гайки
рекомендуется отворачивать специальным ключом,
чтобы не смять их грани. При снятии запрещается
изгибать топливные трубки или менять их форму,
так как на них могут появиться трещины. |
|
4. При
необходимости выверните топливопроводящий болт
на форсунке третьего цилиндра. |
|
5. Снимите
с форсунок 3 шланги 2 слива топлива. Отверните
болты 5 и снимите держатели 4.
 |
| |

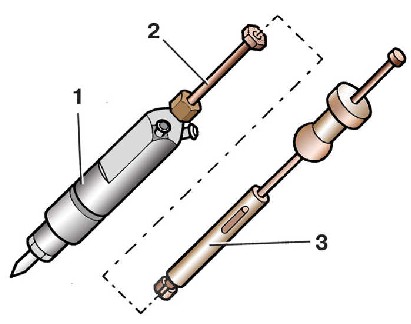

6. Выньте
форсунки из цилиндров. Если их невозможно
вынуть, можно изготовить специальный переходник
2 для съемника 3. Для этого отрежьте от старой
топливной трубки кусок длиной примерно 50 мм с
накидной гайкой. На другом конце трубки
приварите гайку М6. Для того чтобы снять
форсунку 1, заверните на нее накидную гайку
изготовленного переходника 2 и наденьте на
переходник съемник 3. Ударом бойка съемника
выдерните из цилиндра форсунку. |
|
7. Установите
форсунки в обратном порядке, заменив медные
уплотнительные кольца. |
|
8. Затяните
накидные гайки топливных трубок моментом 25 Н·м,
а топливопроводящий болт – моментом 20 Н·м. |
|
