Skoda Fabia (2000+).
Бензиновые двигатели 1,4 л, 55 и 74 кВт

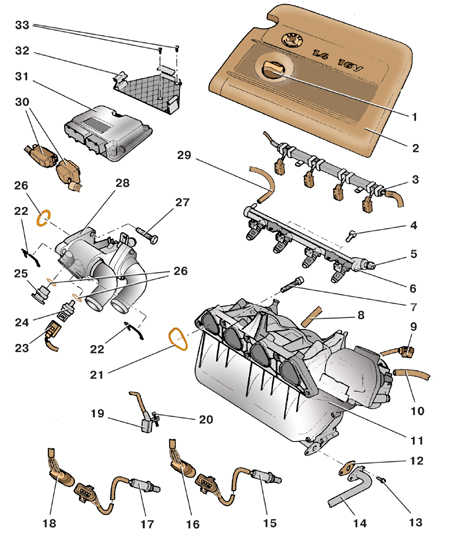

Детали
системы впрыска топлива бензиновых двигателей 1,4 л, 55 и 74 кВт
1
– пробка маслоналивной горловины;
2 – верхний кожух двигателя с воздушным фильтром;
3 – держатель проводов;
4 – болт крепления топливной рампы;
5 – штуцер для измерения давления в системе;
6 – топливная рампа с форсунками;
7 – болт крепления впускной трубы двигателя;
8 – вакуумный шланг усилителя тормозов;
9 – соединительная колодка привода дроссельной заслонки;
10 – шланг продувки адсорбера;
11 – впускная труба;
12 – прокладка;
13 – болт крепления трубки рециркуляции отработавших газов;
14 – трубка рециркуляции отработавших газов;
15 – второй лямда–зонд (для двигателей, отвечающих нормам
Евро-4); |
16 – соединительная колодка второго лямбда–зонда;
17 – лямбда-зонд;
18 – соединительная колодка лямбда–зонда;
19 – датчик частоты вращения коленчатого вала;
20 – болт крепления датчика;
21 – прокладка впускной трубы;
22 – пружинный держатель;
23 – соединительная колодка;
24 – датчик температуры охлаждающей жидкости;
25 – заглушка;
26 – уплотнительные кольца;
27 – болт крепления корпуса термостата;
28 – корпус термостата;
29 – топливопровод;
30 – соединительные колодки блока управления;
31 – блок управления двигателем;
32 – кронштейн блока;
33 – болты крепления кронштейна |

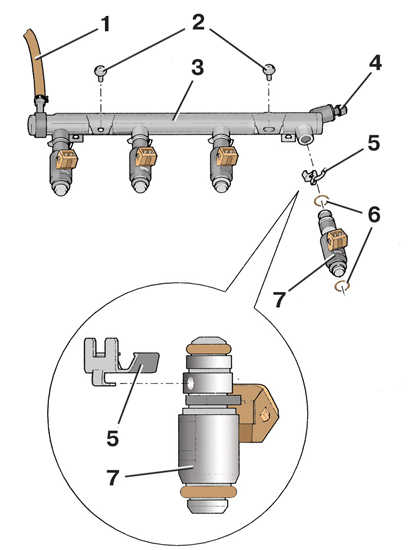

Топливная рампа с форсунками двигателей 1,4 л, 55 и 74 кВт
|
1 – топливопровод;
2 – винт крепления топливной рампы;
3 – топливная рампа;
4 – штуцер для измерения давления в системе;
5 – фиксатор форсунки;
6 – уплотнительное кольцо;
7 – форсунка |
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Снимите
верхний кожух двигателя (см. подраздел
2.1). |
3. Отсоедините
от форсунок колодки с проводами. |
4. Отсоедините
от топливной рампы 3 (см. рис. Топливная
рампа с форсунками двигателей 1,4 л, 55 и 74 кВт)
топливопровод 1. |
5. Отверните
два винта 2 крепления топливной рампы. |
6. Потянув
топливную рампу вдоль осей форсунок, снимите ее.
При этом форсунки должны выйти из отверстий во
впускной трубе двигателя и остаться на рампе.
Если какая-либо форсунка осталась во впускной
трубе, нужно заменить ее уплотнительные кольца 6
и фиксатор 5. |
7. Снимите
фиксаторы 5 форсунок. |
8. Потянув,
выньте форсунки 7 из топливной рампы 3. |
9. Замените
фиксаторы 5 форсунок, если обнаружите на них
трещины. |
10. Замените
порванные, потрескавшиеся или потерявшие
эластичность уплотнительные кольца 6 форсунок. |
11. Установите
форсунки в обратном порядке. При этом смажьте
бензином уплотнительные кольца форсунок. |
|
