Skoda Fabia (2000+).
Снятие и установка топливного бака

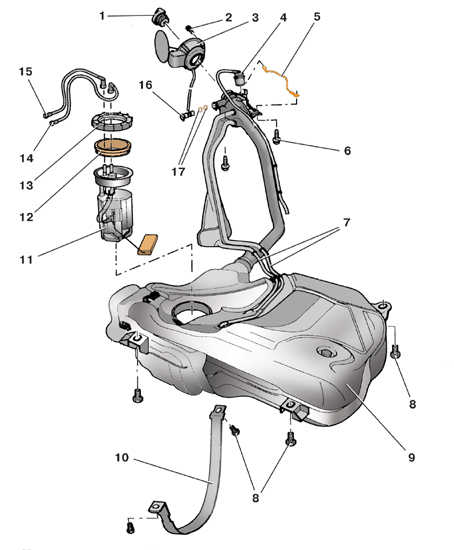

Детали
топливного бака автомобиля с дизельным двигателем
1
– пробка наливной горловины;
2 – болт;
3 – наливная горловина;
4 – гравитационный клапан;
5 – провод на «массу»;
6 – болты крепления наливной трубы;
7 – трубки вентиляции бака;
8 – болт крепления бака;
9 – топливный бак; |
10 – хомут топливного бака;
11 – топливоприемник;
12 – уплотнительное кольцо;
13 – гайка;
14 – топливопровод подачи топлива;
15 – топливопровод обратного слива топлива;
16 – воздушный клапан;
17 – уплотнительные кольца |
Снятие и установка показаны на примере автомобиля с дизельным
двигателем, на автомобилях с бензиновыми двигателями топливный бак
снимается и устанавливается аналогично.
Детали топливного бака автомобиля с дизельным двигателем показаны на
рис. Детали
топливного бака автомобиля с дизельным двигателем, моделей с
бензиновыми двигателями – на рис. Детали
системы питания карбюраторного двигателя.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
2. Отсоедините
от топливоприемника колодку с проводами и
топливопроводы (см. подраздел
4.3). |
3. Слейте
топливо из бака с помощью устройства для
отсасывания топлива. |
4. Снимите
заднюю подвеску (см. подраздел
7.3.7). |
5. Снимите
основной и дополнительный глушители (см. подраздел
6.4). |
6. Снимите
теплоизоляционный щиток слева от топливного
бака. |
7. Снимите
локарь правого заднего крыла. |
|

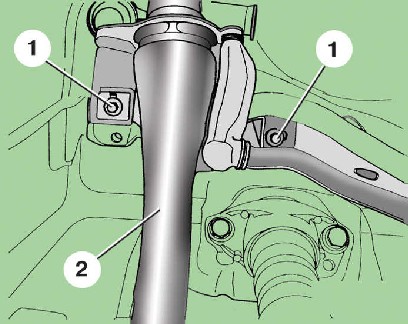

8. Отверните
болты 1 крепления наливной трубы 2. |
|

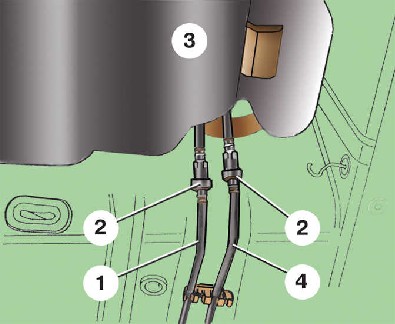

9. Отсоедините
топливопроводы подачи 1 и слива 4 топлива, нажав
на кнопки фиксаторов 2 (3 – топливный бак). |
|

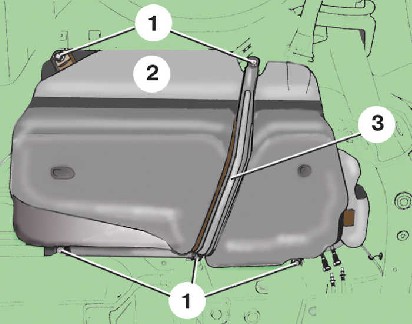

10. Поставьте
под топливный бак подходящую опору и отверните
болты 1 крепления топливного бака 2 (3 – хомут). |
11. Вытащите
наливную трубу из грязезащитного чехла наливной
горловины 3 (см. рис. Детали
топливного бака автомобиля с дизельным
двигателем) и опустите топливный бак
вниз. |
|

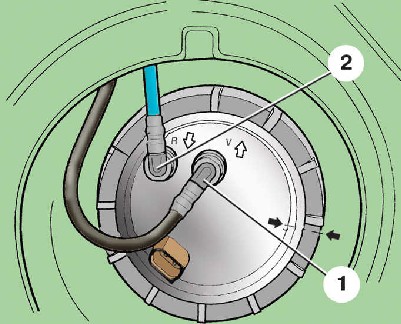

12. Установите
топливный бак в обратном порядке. Подсоедините
топливопроводы как показано на рисунке (1 –
топливопровод подачи топлива (черного цвета); 2
– шланг обратного слива топлива (синего цвета)). |
|
Моменты затяжки, Н·м
Болт крепления
топливного бака |
25
|
Болт крепления
хомута топливного бака |
25
|
Болт крепления
наливной горловины |
1,5
|
Болт крепления
адсорбера |
10
|
Болт крепления
наливной трубы |
10
|
