Skoda Fabia (2000+).
Система питания двигателя
Детали

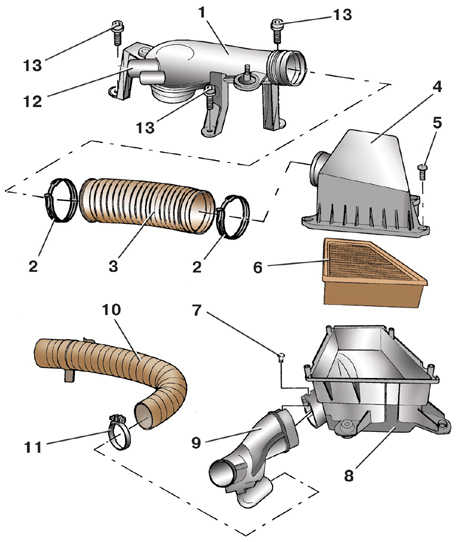

воздушного фильтра бензинового двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт
1
– впускной патрубок;
2 – пружинный хомут;
3 – рукав патрубка;
4 – крышка фильтра;
5 – винт крепления крышки;
6 – фильтрующий элемент;
7 – винт крепления воздуховода; |
8 – корпус фильтра;
9 – впускной патрубок фильтра;
10 – шланг подачи теплого воздуха;
11 – винтовой хомут;
12 – штуцер шланга вентиляции картера;
13 – болт крепления впускного патрубка
|

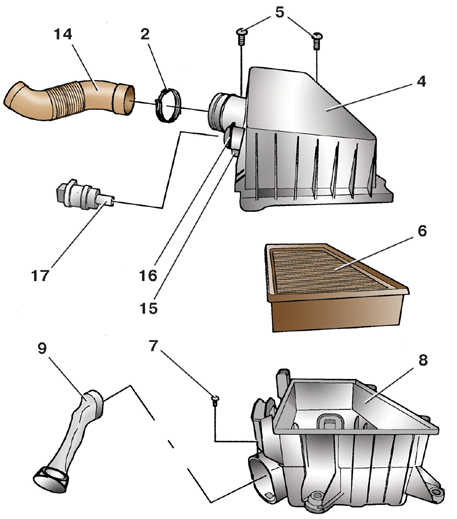

Детали воздушного фильтра дизельного
двигателя 1,9 л, 47 кВт
2
– пружинный хомут;
4 – крышка фильтра;
5 – винт крепления крышки;
6 – фильтрующий элемент;
7 – винт крепления воздуховода;
8 – корпус фильтра; |
9 – впускной патрубок фильтра;
14 – воздуховод к впускной трубе;
15 – штуцер вакуумного шланга;
16 – хомут датчика;
17 – датчик температуры воздуха |

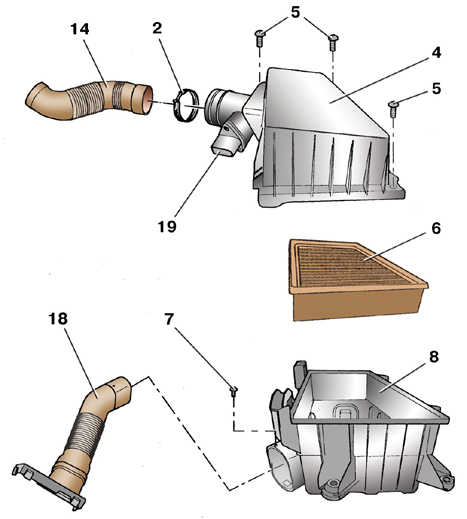

Детали воздушного фильтра дизельного
двигателя 1,9 л, 74 кВт
2
– пружинный хомут;
4 – крышка фильтра;
5 – винт крепления крышки;
6 – фильтрующий элемент;
7 – винт крепления воздуховода; |
8 – корпус фильтра;
14 – воздуховод к впускной трубе;
18 – воздуховод;
19 – датчик расхода воздуха |

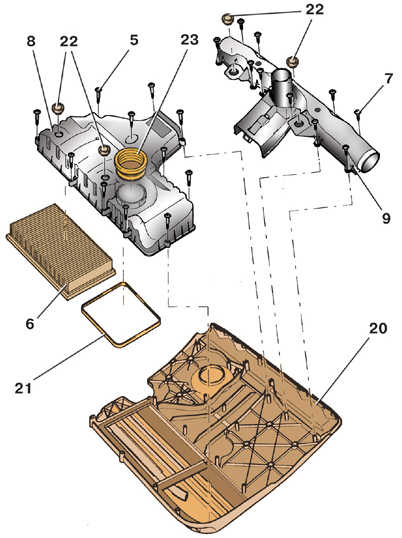

Детали воздушного фильтра бензинового двигателя 1,4 л, 55 и 75 кВт
5
– винт крепления крышки;
6 – фильтрующий элемент;
7 – винт крепления воздуховода;
8 – корпус фильтра;
9 – впускной патрубок фильтра; |
20 – верхний кожух двигателя;
21 – прокладка;
22 – уплотнитель;
23 – уплотнительное кольцо |

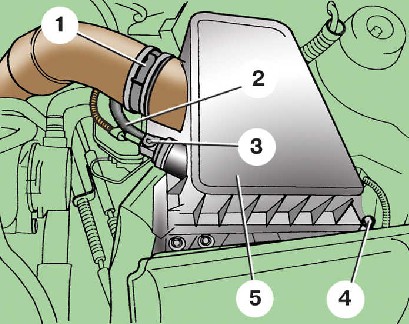

Воздушный фильтр
|
1 – хомут воздуховода;
2 – шланг;
3 – датчик температуры воздуха;
4 – болт;
5 – воздушный фильтр |
ВСЕ ДВИГАТЕЛИ, КРОМЕ ДВИГАТЕЛЕЙ 1,4 л,
55 И 74 кВт
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Освободите
хомут 1 (см. рис. Воздушный
фильтр) и отсоедините воздуховод от
патрубка на крышке фильтра. |
2. Отсоедините
колодку с проводами от датчика 3 температуры
воздуха у дизельного двигателя 1,9 л, 47 кВт,
или от датчика расхода воздуха у двигателя 1,9
л, 74 кВт. |
3. У
дизельного двигателя 1,9 л, 47 кВт отсоедините
шланг 2 от штуцера на крышке фильтра. |
4. Отверните
винт 7 (см. рис. Детали
воздушного фильтра бензинового двигателя 1,0 л,
37 кВт и 1,4 л 50 кВт, рис. Детали
воздушного фильтра дизельного двигателя 1,9 л,
47 кВт, рис. Детали
воздушного фильтра дизельного двигателя 1,9 л,
74 кВт, рис. Детали
воздушного фильтра бензинового двигателя 1,4 л,
55 и 75 кВт) и снимите впускной
патрубок фильтра или воздуховод. |
5. Отверните
болт 4 (см. рис. Воздушный
фильтр) и выньте фильтр 5 вверх. |
6. Установите
воздушный фильтр в обратном порядке. |
|

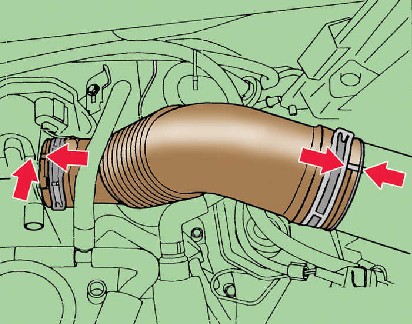

7. При
подсоединении воздуховода 14 (см. рис. Детали
воздушного фильтра дизельного двигателя 1,9 л,
47 кВт и
рис. Детали
воздушного фильтра дизельного двигателя 1,9 л,
74 кВт) проследите, чтобы метки на
шланге и патрубке фильтра, показанные стрелками
на рисунке, совпали. |
|
ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт
Воздушный фильтр в этих двигателях установлен снизу на верхнем кожухе
двигателя. Для того чтобы снять воздушный фильтр, снимите верхний кожух
двигателя.
Моменты затяжки, Н·м
Винт крепления
крышки воздушного фильтра |
10
|
Винт крепления
воздуховода к воздушному фильтру |
2
|
Болт крепления
воздушного фильтра |
8
|
