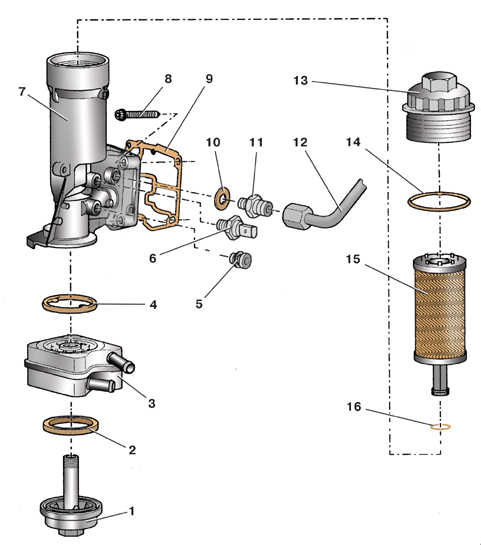

Детали масляного фильтра дизельного двигателя





3.4 Масляный фильтр дизельного двигателя Skoda Fabia 2000-2007 года



1 – нижняя крышка;
2 – уплотнительное кольцо крышки;
3 – теплообменник;
4 – прокладка теплообменника;
5 – резьбовая пробка;
6 – датчик недостаточного давления масла;
7 – корпус фильтра;
8 – болт крепления фильтра;
9 – прокладка фильтра;
10 – прокладка штуцера;
11 – штуцер;
12 – трубка подачи масла в турбокомпрессор;
13 – верхняя крышка фильтра;
14 – уплотнительное кольцо верхней крышки;
15 – фильтрующий элемент;
16 – нижнее уплотнительное кольцо

Замена масляного теплообменника


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте масло из картера двигателя.
2. Слейте жидкость из системы охлаждения двигателя.
3. Отсоедините от штуцеров теплообменника шланги системы охлаждения. Промаркируйте шланги, чтобы не перепутать их при подсоединении.
4. Отверните нижнюю крышку 1 (см. рис. Детали масляного фильтра дизельного двигателя) и снимите теплообменник 3.
5. Плотно установите новую прокладку 4 на теплообменник.
6. Замените уплотнительное кольцо 2.
7. Установите теплообменник на фильтр и вверните нижнюю крышку вручную. Затем поверните теплообменник до упора в сторону затяжки крышки и окончательно затяните крышку. Момент затяжки нижней крышки масляного фильтра – 25 Н·м.
8. Подсоедините к теплообменнику шланги, залейте жидкость в систему охлаждения и масло в картер двигателя.

Снятие и установка масляного фильтра


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Слейте масло из картера двигателя.
3. Слейте жидкость из системы охлаждения двигателя.
4. Отсоедините колодку с проводами от датчика 6 недостаточного давления масла.
5. Отсоедините от штуцеров теплообменника шланги системы охлаждения. Промаркируйте шланги, чтобы не перепутать их при подсоединении.
6. На двигателе 1,9 л, 74 кВт отверните накидную гайку и отсоедините трубку 12 подачи масла в турбокомпрессор.
7. Отверните болты 8 крепления масляного фильтра к блоку цилиндров.
8. Снимите масляный фильтр в сборе.
9. Замените прокладку 9 фильтра на новую.
10. Установите фильтр в обратном порядке.

Предупреждение

 Не отворачивайте пробку 5, иначе ее придется заменить.
