Двигатели Scania четвёртой серии. Руководство - часть 4



1 587 726

03:01-05

Выпуск 2

ru














Электрофакельный

запуск двигателя




















Оглавление



Общие положения ………………………………….2
Узлы системы ….…………………………………...4
Диагностика неисправностей ……………………..6
Монтажная схема …………………………………..7
Проверка системы ………………………………….8
Спецификации ……………………………………...8





03:01-05



2

Общие положения



Общие положения


Электрофакельный запуск применяется для ограничения об-
разования белого дыма. Он также облегчает запуск во время
очень холодной погоды.



Запуск двигателя



Если температура окружающего воздуха ниже +10

°

С, когда

ключ стартера находится в положении управления (позиция
15),  свеча  зажигания  нагревателя  будет  автоматически  при-
ведена в действие.

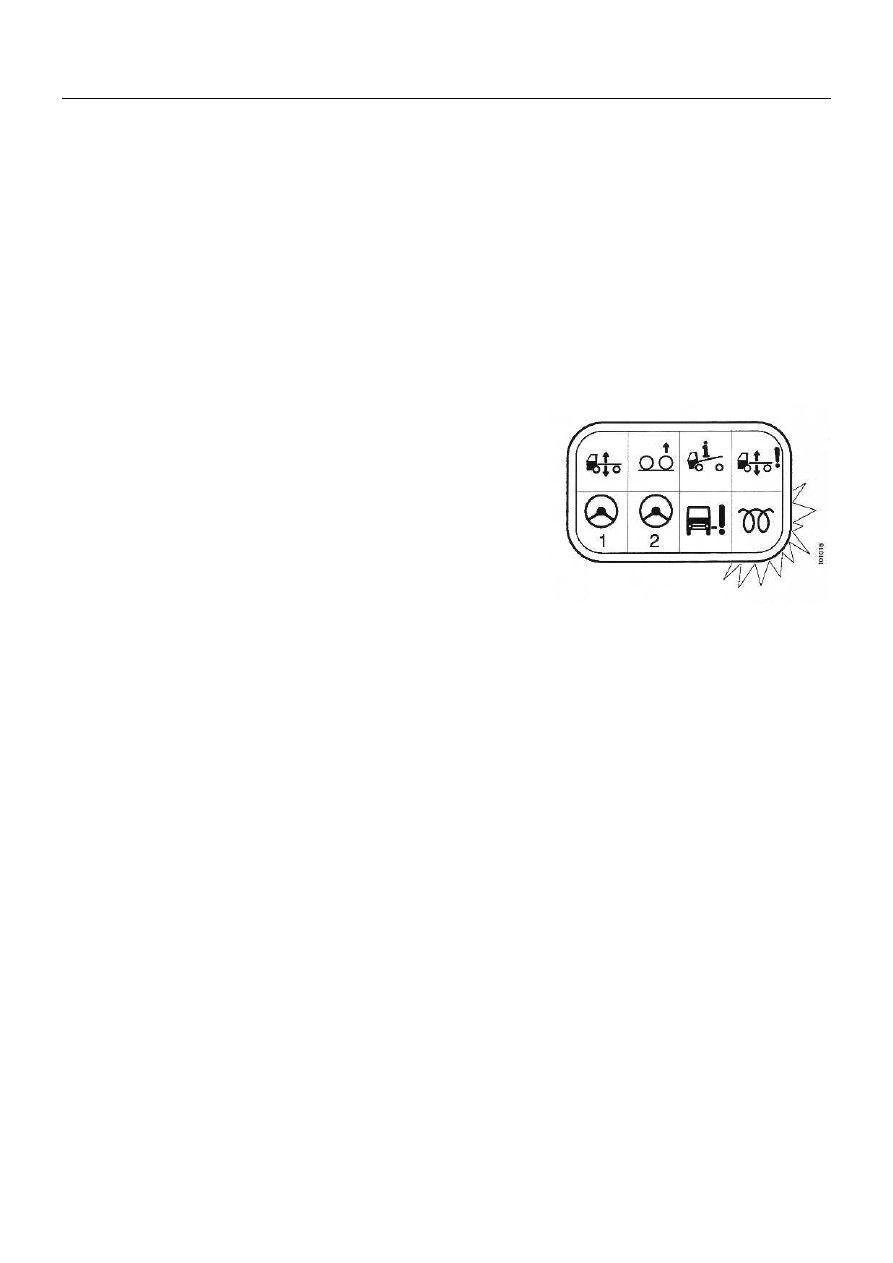

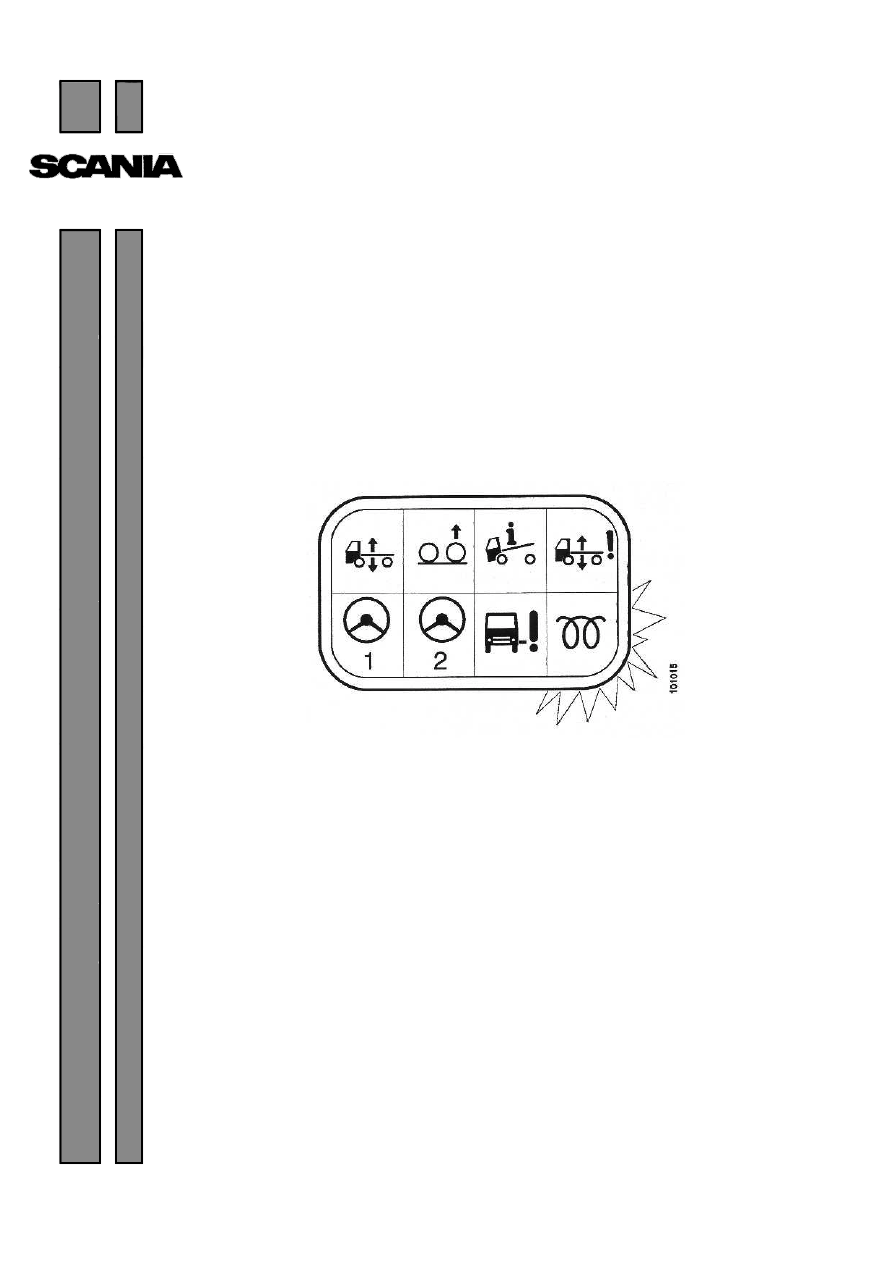

В  то  же  время  индикаторная  лампа  будет  гореть  ровным
светом.  Примерно  после  20  секунд  (при  напряжении  акку-
мулятора  в 24 В), лампа начнет мигать.

Если  температура  окружающего  воздуха  выше  +10

°

С,  ин-

дикаторная лампа начнет мигать сразу же.

При этом двигатель может быть запущен.

Если температура окружающего воздуха ниже +10

°

С, когда

ключ стартера находится в положении запуска (позиция 50),
электромагнитный  клапан  будет  включен,  топливо  будет
впрыскиваться  в  систему  и  поджигаться  свечой  зажигания
нагревателя.

Когда ключ стартера будет возвращен в положение управле-
ния, индикаторная лампа загорится  ровным светом, и нач-
нется фаза остаточного тепловыделения.

Свеча  зажигания  нагревателя  и  электромагнитный  клапан
получают напряжение в течение трех минут или до тех пор,
пока  температура  двигателя  не  достигнет  60

°

С,  в  течение

этого  времени  индикаторная лампа продолжает гореть ров-
ным светом. Остаточное тепловыделение поднимает темпе-
ратуру  воздуха,  вводимого  в  систему,  и ограничивает коли-
чество выделяемого белого дыма.



В течение этого периода число оборотов двигателя не долж-
но превышать 1000 об/мин.



Если двигатель не запустился в течение примерно 30 секунд
(и индикаторная лампа выключилась), ключ стартера должен
быть возвращен в положение остановки (позиция В). Подо-
ждите 20 секунд перед началом новой попытки запуска дви-
гателя,  затем  поверните  ключ  в  положение  управления  для
активизации запуска из горячего состояния.



03:01-05



3

Общие положения


Выключение двигателя


В  данном  случае  электрофакельный  запуск  автоматически
выключается, и индикаторная лампа гаснет:


•

если  сделана  попытка  запустить  двигатель,  когда  инди-
каторная лампа горит ровным светом;

•

если двигатель был выключен.





03:01-05



4

Узлы системы электрофакельного пускового подогревателя воздуха


Узлы системы электрофакельного
пускового подогревателя воздуха



Блок управления


Блок управления (Е26) собирает информацию, которая затем
используется  для  открывания  или  закрывания  электромаг-
нитного клапана и для управления реле свечи зажигания на-
гревателя и индикаторной лампой.






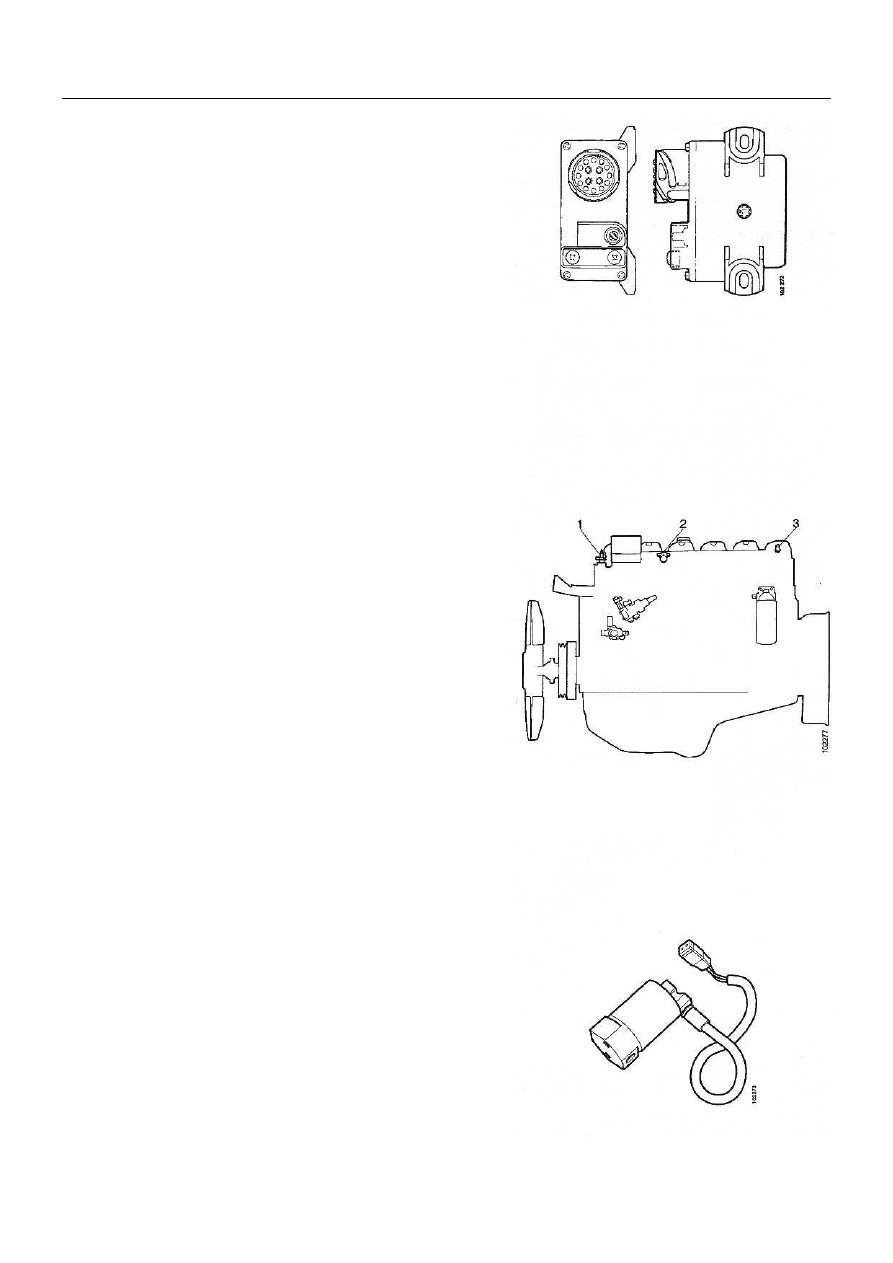

Расположение узлов системы на двигателе.






Электромагнитный клапан


Электромагнитный клапан (V 58) управляется блоком
 управления. Он открывает и закрывает подачу топлива.






1  Свеча зажигания
2  Электромагнитный клапан
3  Датчик температуры
