Топливная система



Механический регулятор RQV и RQ









03:01-04



2

Механический регулятор

Оглавление



Техническое описание



Всережимный регулятор числа оборотов ко-
ленчатого вала двигателя, RQV







Общие положения ……………….……….……….. 3





Техническое описание ………….……….………... 4





Принцип действия ……………..………….………. 5













Регулятор максимального числа оборотов и
оборотов холостого хода, RQ







Общие положения ………………………….……... 7





Техническое описание ………….……..………….. 8





Принцип действия ………..….……………………. 10





Ограничитель дымности ………………….………. 12





Запуск холодного двигателя ………..………….…. 12






03:01-04



3

Всережимный регулятор

Техническое описание



Всережимный регулятор, RQV


Общие положения





Регулятор предназначен для поддержания за-
данной частоты вращения коленчатого вала
двигателя в зависимости от нагрузки путем на-
жатия водителем педали управления подачей
топлива.

Неконтролируемые колебания частоты оборо-
тов коленчатого вала двигателя вызываются ра-
ботой двигателя с избыточным воздухом, кото-
рый препятствует снижению уровня заполнения
цилиндров при увеличении частоты оборотов
коленчатого вала двигателя.


Поддерживает минимально устойчивое число
оборотов коленчатого вала при холостом ходе
двигателя, а также ограничивает максимально
допустимое число оборотов коленчатого вала.


Центробежные грузы регулятора перемещаются
во всем диапазоне скоростей двигателя.



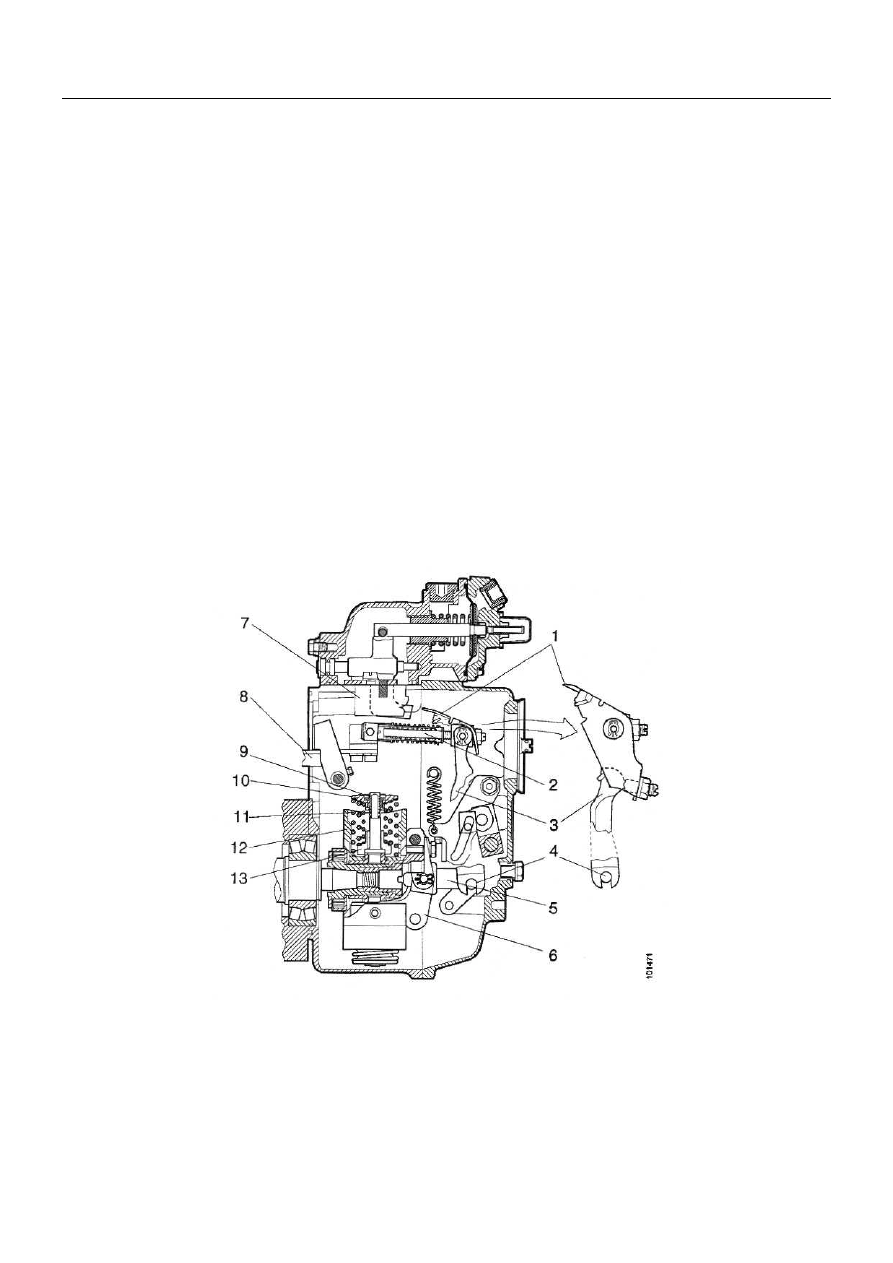

Регулятор RQV-K

1  Качающийся рычаг





8   Регулирующая рейка

2  Передаточный рычаг





9   Установочная гайка

3  Поворотный рычаг





10  Гнездо наружной пружины

4  Направляющая





11  Пружина регулятора

5  Фиксатор регулятора



12   Центробежный груз

6  Угловой рычаг







13   Гнездо внутренней пружины

7  Кулачковая пластина



03:01-04



4

Всережимный регулятор

Техническое описание



Общие положения


Каждое положение рычага управления соответ-
ствует определенной частоте оборотов коленча-
того вала двигателя при его работе.


И наоборот, если частота оборотов коленчатого
вала двигателя увеличивается при съезде с го-
ры, регулирующая рейка прижата к ограничите-
лю, пружина скользящего болта растянута цен-
тробежными грузами, которые отжимаются

Скользящий болт поджат с двух сторон. Если
двигатель подвергается высокой нагрузке и час-
тота оборотов коленчатого вала двигателя пада-
ет, регулирующая рейка отжимается от ограни-
чителя полной нагрузки. Подпружиненный
скользящий болт сжат центробежными грузами,
которые поджимаются внутрь пружинами
регулятора, перемещая рычаг регулирующей
рейки в сторону увеличения подачи топлива.

наружу центробежной  силой.


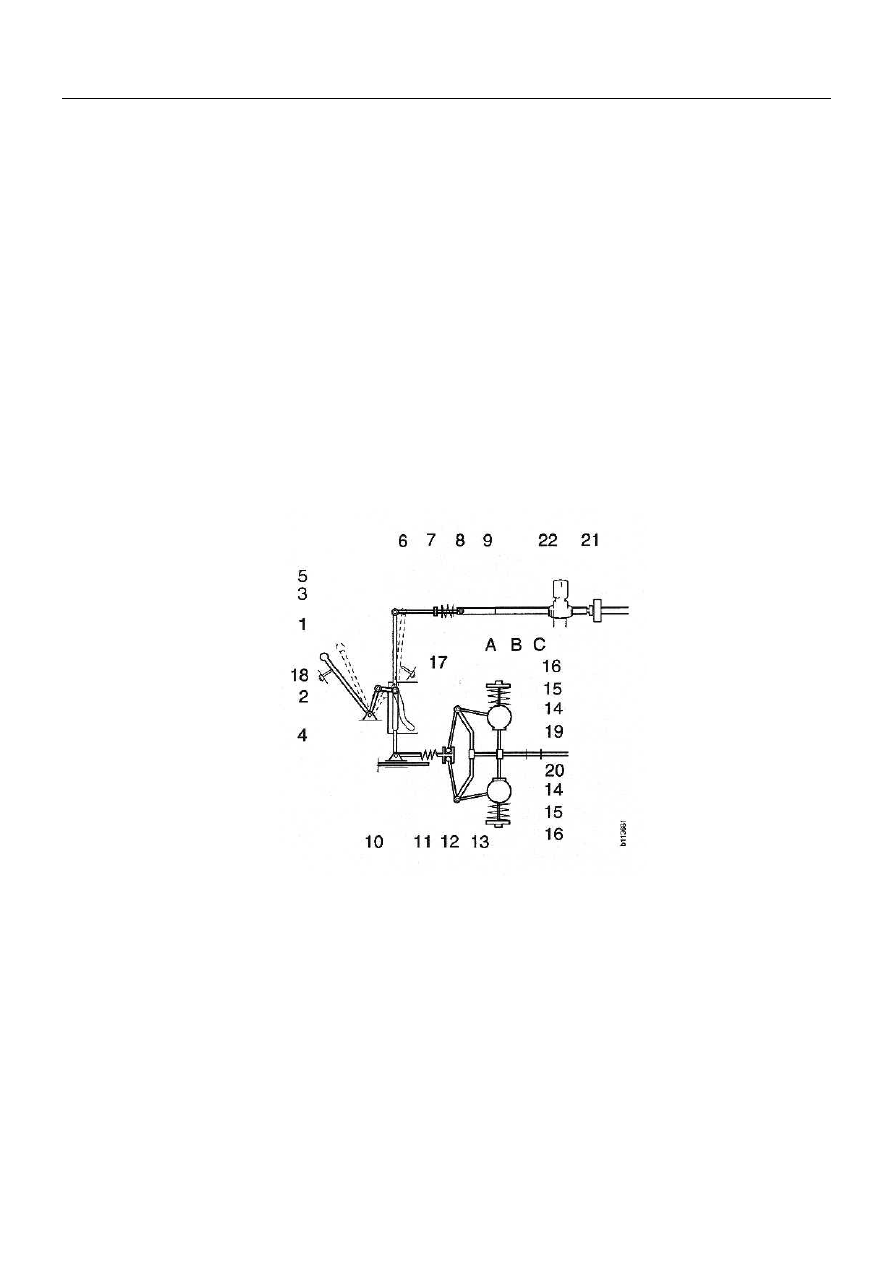

1 Рычаг управления

10 Нажимное кольцо

18 Ограничитель скорости хо-

2 Рычаг сцепления

11 Направляющий болт

лостого хода

3 Ведущий плунжер

12 Подпружиненный скользя-

19 Распредвал топливного насо-

4 Кулачковая пластина

щий болт

са высокого давления

5 Поворотный рычаг

13 Угловой рычаг 20

Ступица регулятора

6 Передаточный рычаг

14 Центробежный груз

21 Ограничитель полной на

7 Гнездо пружины

15 Пружина регулятора

грузки

8 Пружина компенсации зазора

16 Установочная гайка

22 Плунжер топливного насоса

9 Регулирующая рейка

17 Ограничитель полной скорости

высокого давления


А = положение регулирующей рейки при холостом ходе
В = максимальное положение регулирующей рейки
С = положение регулирующей рейки при холодном пуске
