Проверка размеров балки передней оси грузовиков Scania

                      Техническое описание

Проверка размеров балки передней оси

Не разрешается выпрямлять балки передней оси путем механического воздействия. Для проверки размеров (прямолинейности) балки передней оси был разработан специальный инструмент 99 369. Балка передней оси, не соответствующая установленным размерам, должна быть заменена.

Описание

Установите балку передней оси и инструмент 99 369, как указано на рис. 1.

ВНИМАНИЕ! Верстак должен быть надежно привинчен к полу. Балка тяжелая.

ВНИМАНИЕ!  Затягивайте гайку 2 вручную. Слишком сильная затяжка может повредить конус инструмента.

Рис. 1

1        Инструмент 99 369

2        Стопорная гайка + шайба (входит в комплект 99 369)

3        Резиновая лента (входит в комплект 99 369)

4        Угольник

5        Магнитная подставка

6        Рулетка

Примечание: Убедитесь в правильном натяжении резиновой ленты.

Используйте один и тот же угольник  4 и рулетку ленты 6 для всех измерений. Производите все измерения с помощью рулетки ленты одним и тем же образом.

Производите измерения размеров, как указано ниже, и заносите результаты в протокол испытаний на стр. 6.

1        Измерьте расстояние  А от плоскости крепления пружины до резиновой ленты. (См. рис. 2).

Рис. 2

2        Установите угольник у края центрального отверстия. Измерьте расстояние В между краем угольника и концом стержня. (См. рис. 3).

Рис. 3

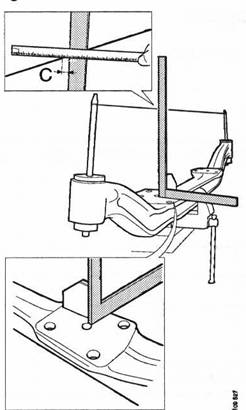

3        Установите угольник у края центрального отверстия. Измерьте расстояние С между резиновой лентой и краем угольника. (См. рис. 4).

Рис. 4

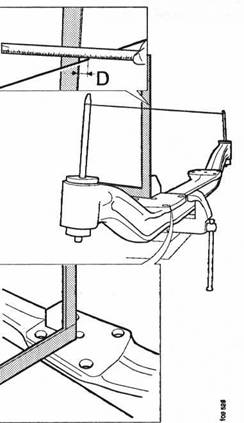

4        Установите угольник у края центрального отверстия. Измерьте расстояние D между резиновой лентой и краем угольника. (См. рис. 5).

5        Выполните измерения, описанные в пунктах 1 – 4, с другой стороны балки.

Рис. 5

Протокол испытаний

НОМЕР ШАССИ:

ДАТА:

ПРОВЕРЕНО (кем):
