Крутящие моменты затяжки
|
|
Общие параметры
|
|
|
Нижняя крышка поворотного кулака
Рычаг продольной рулевой тяги
Корончатая гайка на шаровом шарнире (гайка для шплинтовки)
|
135 Нм
100 Нм+90°
250 Нм+до след. отвер. |
Макс. вес оси
Люфт
Установки
|
8000 кг
170 мм |
|
Держатель тормозной камеры
Тормозной щиток
(клей для соединений)
Валик разжимного кулака
|
50 Нм+90°
20 Нм
70 Нм |
Сопротивление вращению поворотного кулака
В сборе |
15-35 Нм |
|
Гайка ступицы (промасленная)
Закрепительная втулка на продольной рулевой тяге
|
150 Нм+30°
80+/-10 Нм |
Испытательное значение
Плечо стабилизации
|
5-50 Нм
1,5°-3,0° |
|
Закрепительная втулка на поперечной тяге
Заглушка |
185+/-20 Нм
10 Нм |
Развал колес (ненагружен.)
Положительное схождение (при полной нагрузке)
KPI |
0,75°
0 – 3,0 мм/м
5,25° |
|
Нажимное усилие для пальца с коронной головкой (шкворне) |
150 кН |
Угол поворота колеса от упора до упора: |
50° (внутр.)
35° (внеш.)
|
|

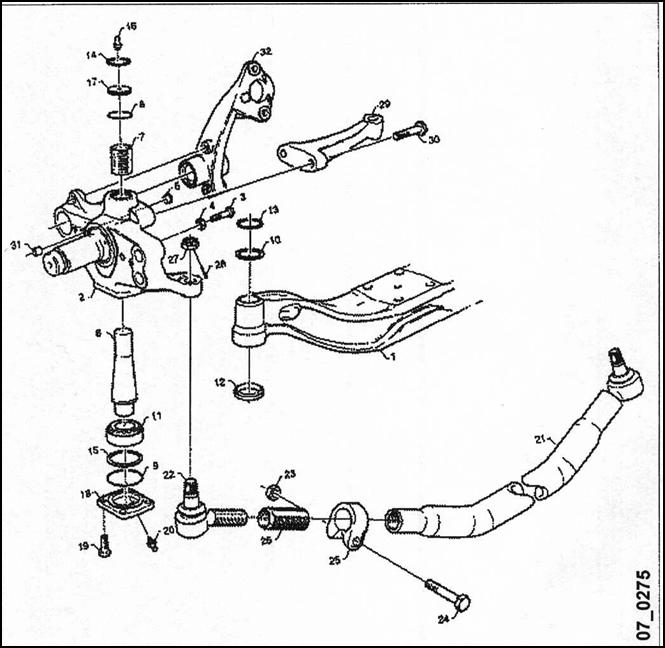

1 Балка передней оси |
18 Крышка поворотного кулака нижняя |
2 Поворотный кулак передней оси |
19 Болт |
3 Болт |
20 Масленка |
4 Гайка |
21 Поперечная тяга рулевой трапеции |
5 Заглушка |
22 Шаровой палец |
6 Палец с коронной головкой(шкворень) |
23 Контргайка |
7 Втулка |
24 Болт |
8 Уплотнительное кольцо |
25 Закрепительная втулка |
9 Уплотнительное кольцо |
26 Регулировочная гайка |
10 Шайба |
27 Гайка |
11 Подшипник пальца с коронной
головкой (шкворня) |
28 Шплинт |
12 Прокладка |
29 Рычаг продольной рулевой тяги |
13 Прокладка |
30 Болт |
14 Стопорное кольцо |
31 Втулка |
15 Шайба |
32 Держатель тормозной камеры |
16 Масленка |
|
17 Крышка поворотного кулака верхняя |
|
