Крутящие моменты затяжки

Общие параметры

Нижняя крышка  поворотного кулака

Рычаг продольной рулевой тяги

Корончатая гайка на шаровом шарнире (гайка для шплинтовки)

135 Нм

100 Нм+90°

250 Нм+до след. отвер.

Макс. вес оси

Люфт

Установки

7500 кг

82 мм

Держатель тормозной камеры

Тормозной щиток

(клей для соединений)

Валик разжимного кулака

50 Нм+90°

20 Нм

70 Нм

Сопротивление вращению поворотного кулака

В сборе

15-35 Нм

Гайка ступицы (промасленная)

Закрепительная втулка на продольной рулевой тяге

150 Нм+30°

80+/-10 Нм

Испытательное значение

Плечо стабилизации

5-50 Нм

1,5°-3,0°

Закрепительная втулка на поперечной тяге

Заглушка

105+/-15 Нм

10 Нм

Развал колес  (ненагружен.)

Положительное схождение (при полной нагрузке)

KPI

0,75°

0 – 3,0 мм/м

5,25°

Нажимное усилие для пальца с коронной головкой (шкворня)

150 кН

Угол поворота колеса от упора до упора:

50° (внутр.)

35° (внеш.)

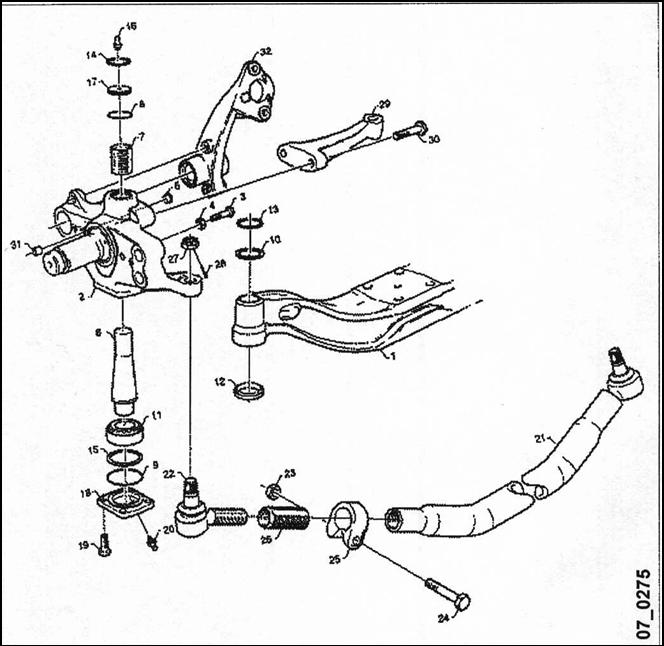

1   Балка передней оси

18  Крышка поворотного кулака нижняя

2   Поворотный кулак передней оси

19  Болт

3   Болт

20  Масленка

4   Гайка

21  Поперечная тяга рулевой трапеции

5   Заглушка

22  Шаровой палец

6   Палец с коронной головкой(шкворень)

23  Контргайка

7   Втулка

24  Болт

8   Уплотнительное кольцо

25  Закрепительная втулка

9   Уплотнительное кольцо

26  Регулировочная гайка

10  Шайба

27  Гайка

11 Подшипник пальца с коронной

      головкой (шкворня)

28  Шплинт

12  Прокладка

29 Рычаг продольной рулевой тяги

13  Прокладка

30  Болт

14  Стопорное кольцо

31 Втулка

15  Шайба

32  Держатель тормозной камеры

16  Масленка

17  Крышка поворотного кулака верхняя

Наименование

Номер инструмента:

На стр.

Инструмент. панель

Магнитная подставка

Циферблатный датчик

Съемник для шарового пальца

587 250

98 075

98 724

6

6

6

D2

AM2

Переходная втулка для гайки ступицы

Предохранительная втулка

99 307

99 311

7

7

Съемник для ступицы

Подъемник для колеса

Заглушка

98 590

587 121

99 008

7

-

9

AD1

H1

Шпиндель

Гидравлический цилиндр

Вставка

99 013

99 003

99 010

9

9

9

H1

H1

H1

Вставка

Гидравлический насос

Шлямбур

99 011

99 004

99 135

9

-

10

H1

H1

Оправка

Оправка

Оправка

87 502

87 089

99 285

10

11

AM2

AM2, D3

B1

Хвостовик

Переходник

Оправка

98 450

99 156

88 247

11

-

-

AD2, AM1

G3, D6

G1

Оправка

Инструмент для стопорных колец

Инструмент для возвратной пружины

99 304

87 153

87 015

11

-

-

B1

B1
