Сцепление грузовиков Scania. Руководство - часть 4



04:01-02



12

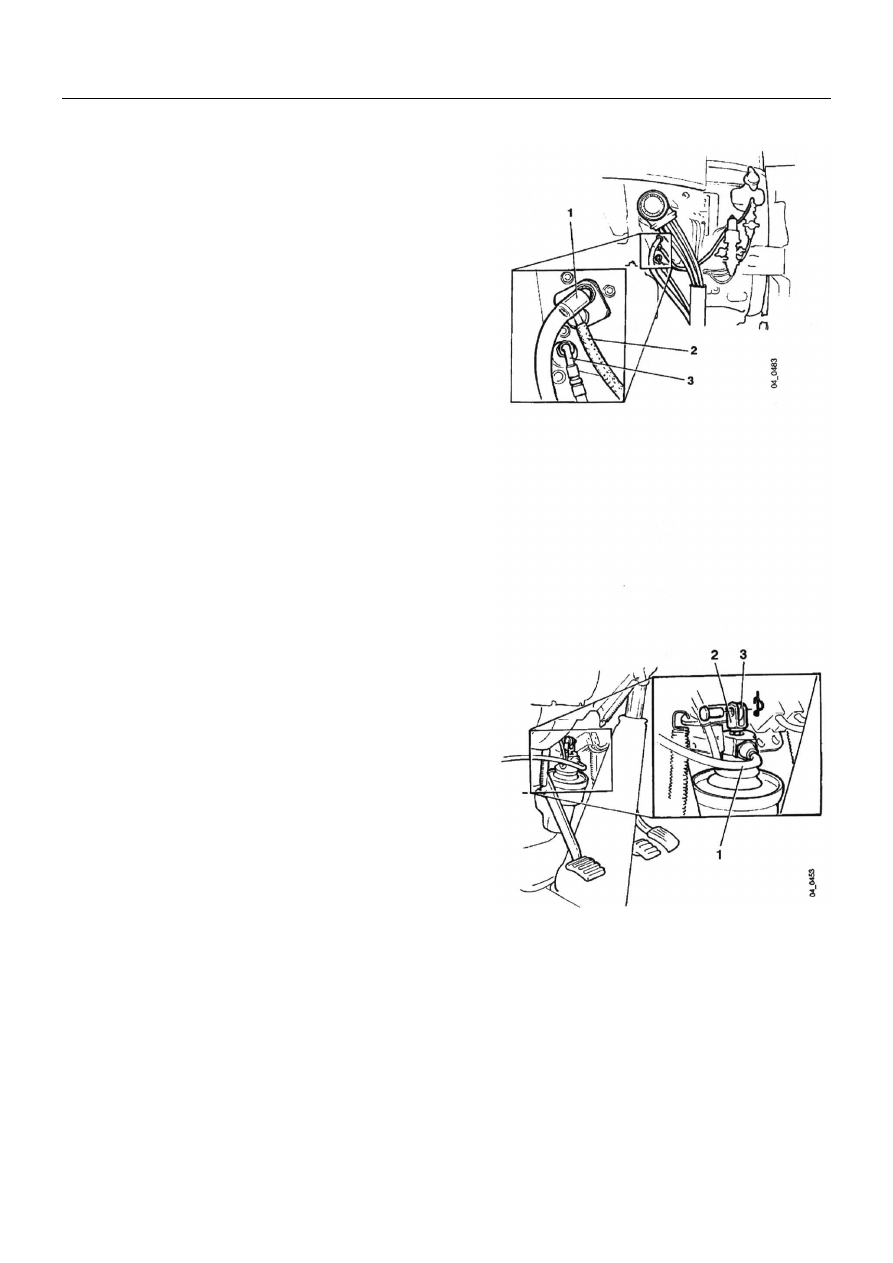

Замена главного сервоцилиндра


Замена главного сервоцилиндра



Снятие





С наружной стороны перегородки





1

Произведите сброс давления в пневматической
системе. Отсоедините шланг подачи тормозной
жидкости и загните его вверх с тем, чтобы
тормозная жидкость не вытекала из бачка.


2

Заглушите открытые штуцеры
гидравлических шлангов для предотвращения
попадания грязи в гидравлическую систему.

1

Стравливающий шланг

3

Отсоедините стравливающий шланг.

2

Шланг подачи тормозной

Отсоедините управляющий шланг,

         жидкости

 ведущий к исполнительному цилиндру,

3

Управляющий шланг

 вставив защитные заглушки в оба шланга и
трубные соединения, ведущие к цилиндру.
Отверните три стопорные гайки, удерживающие
главный сервоцилиндр.



С внутренней стороны

4

Отсоедините пластиковый кожух,
находящийся под рулевым колесом.


5

Отсоедините шланг подачи сжатого
воздуха и выверните штуцер в сборе.


6

Отсоедините толкатель от педального
рычага и выньте главный сервоцилиндр.






1  Пневматический шланг
2  Толкатель
3  Педальный рычаг



04:01-02



13

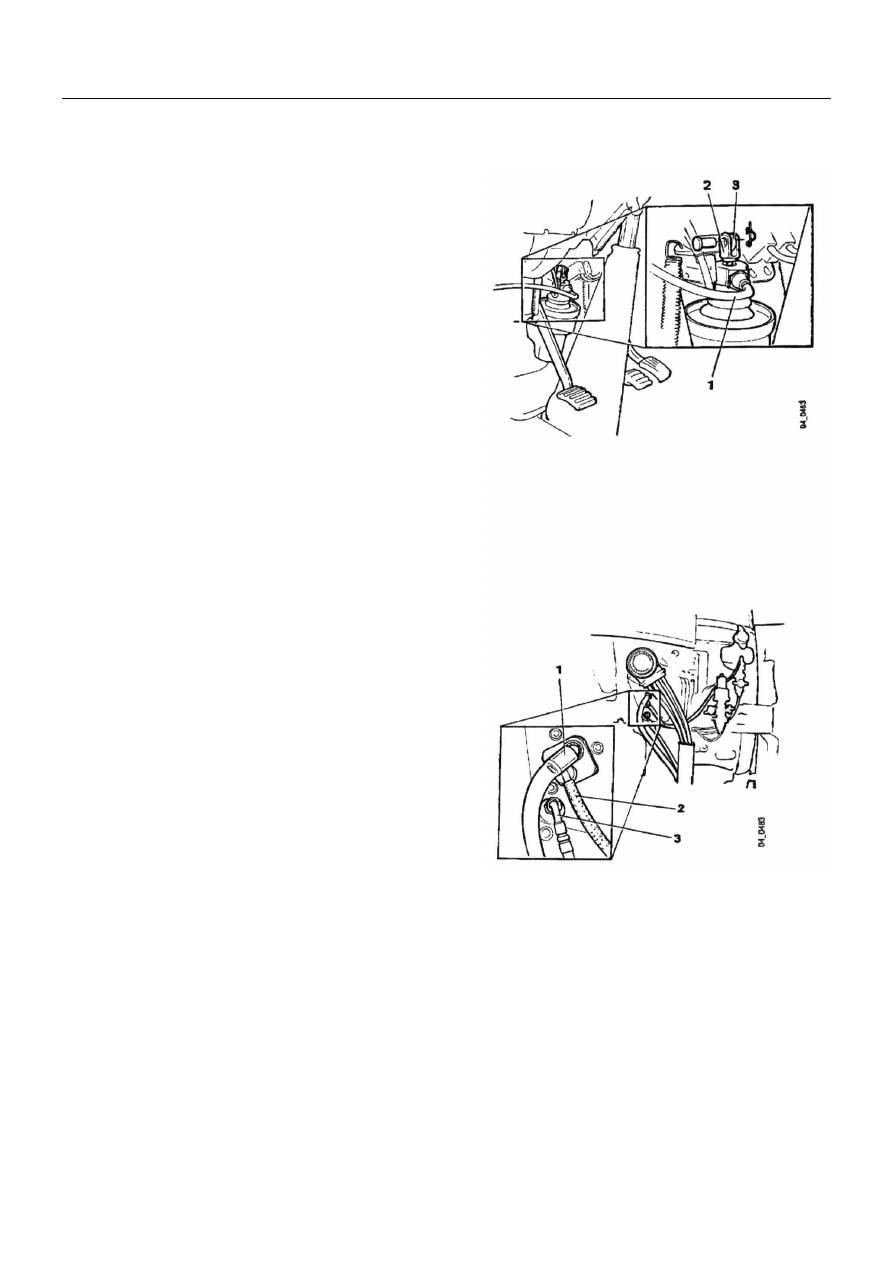

Регулировка



Регулировка



С внутренней стороны



1

Поместите главный сервоцилиндр в
правильное положение и наживите одну гайку
для удержания его на месте.


2

Подсоедините толкатель к педальному рычагу.
Приведите вниз верхнюю подвижную часть
главного сервоцилиндра для установки пе-
дального рычага в правильное положение.


3

Установите пластиковый кожух, распо-
ложенный под рулевым колесом.



1

Пневматический шланг

2

Толкатель

3

Педальный рычаг

С наружной стороны перегородки


4

Закрепите главный сервоцилиндр
с помощью трех гаек.


5

Установите шланг подачи сжатого воздуха.


6

Установите стравливающий шланг, шланг
подачи тормозной жидкости и управляющий
шланг.


7

Заполните системы тормозной жидкостью и
сжатым воздухом.


8

Осуществите прокачку гидравлической
системы.



1  Стравливающий шланг
2  Шланг подачи тормозной жидкости
3  Управляющий шланг






04:01-02



14

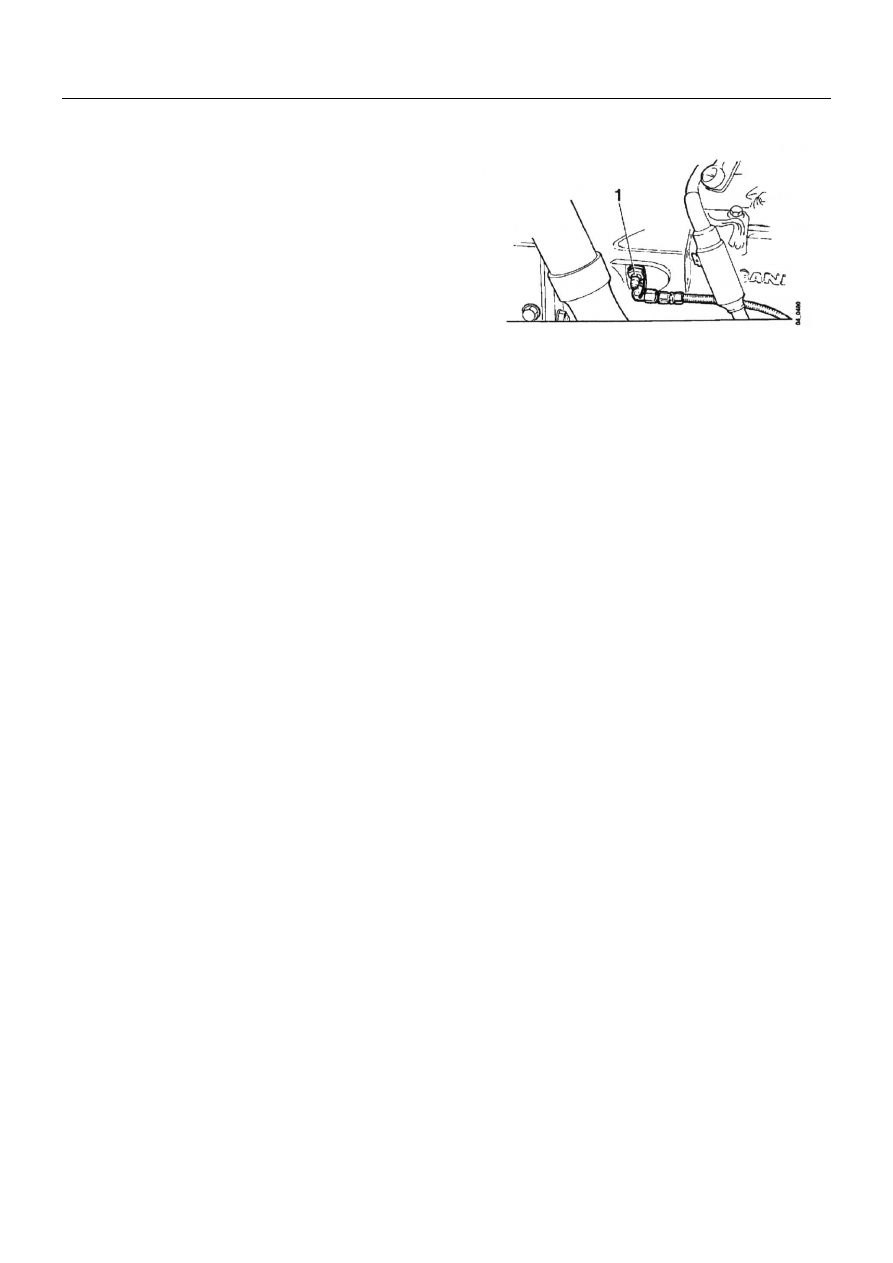

Прокачка гидравлической системы



Прокачка гидравлической
системы



В принципе, данная операция осуществляется  как
на стандартной системе с гидравлическим
управлением. Расположение стравливающего
штуцера указано на рисунке.

Необходимо использовать тормозную жидкость
SAE J 1703 (тормозная жидкость DOT 3-4). Это та
же тормозная жидкость, которая используется в

1

Стравливающий штуцер

"обычных" механизмах выключения сцепления.











ВНИМАНИЕ! После осуществления прокачки гид-
равлической системы необходимо произвести про-
верку муфты между диафрагменной пружиной и
исполнительным цилиндром для того, чтобы убе-
диться в том, что самоконтрящееся стопорное коль-
цо встало в правильное положение. Правильность
соединения достигается в том случае, когда при на-
жатии педали сцепления происходит перемещение
диафрагменной пружины и выключение сцепления.





1 585 496
