Сцепление грузовиков Scania. Руководство - часть 5







04:01-03



Проверка износа диска



Проверка износа диска



Специальные инструменты





Номер

Наименование


99 315

Толщиномер




В грузовых автомобилях с главным
сервоцилиндром механизма выключения
сцепления износ диска сцепления должен
измеряться непосредственно на диске.

Толщина нового диска составляет 10 мм,
предельный износ равен 7 мм.

Для этого необходимо использовать
толщиномер 99 315; измерения

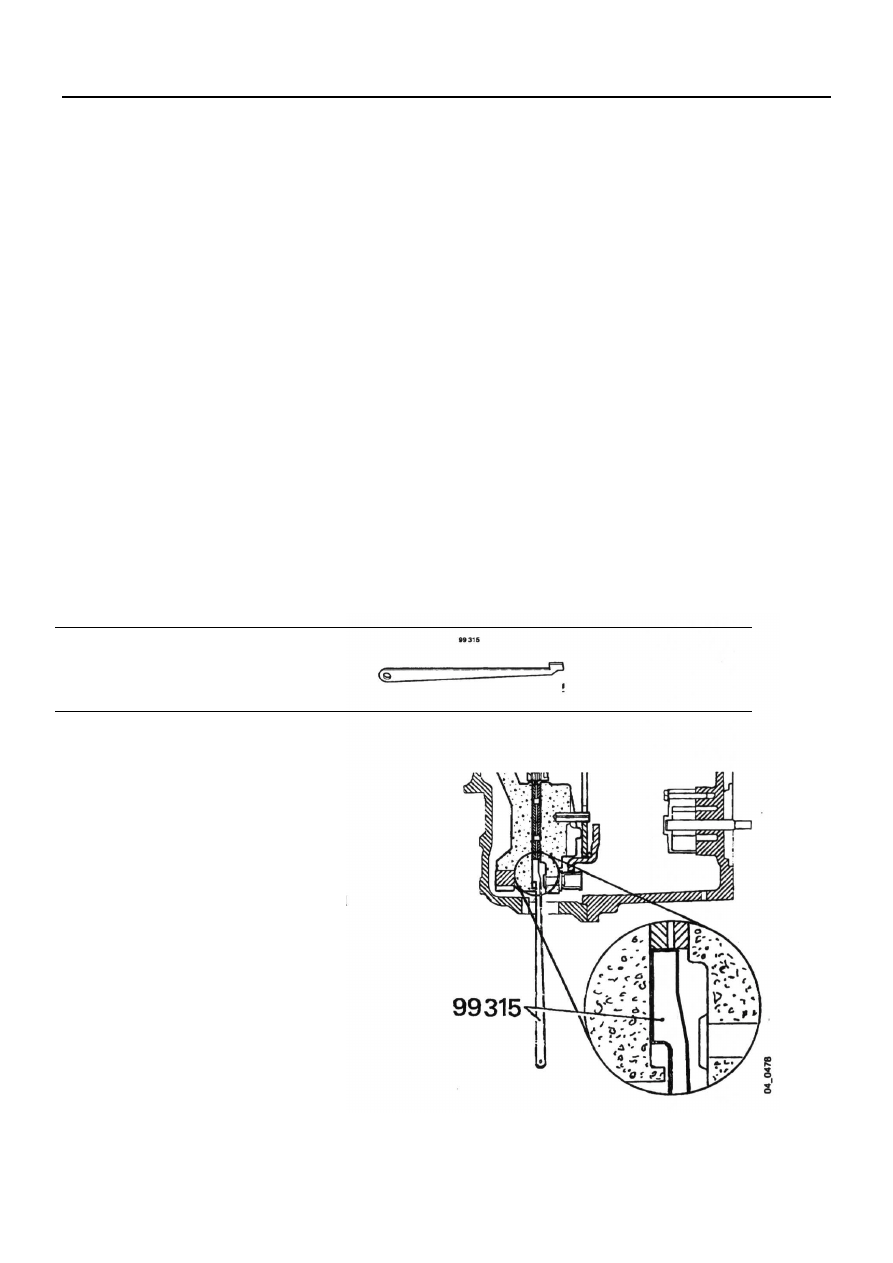

производите через рычажное отверстие в
картере маховика, как это показано на
рисунке.







1 585 736



04:02-01



Выпуск 2

ru











Сцепление

К432 15
К432 16
К432 17
К432 18

Спецификации








04:02-01









Сцепление






К432 15, К432 16, К432 17, К432 18






Спецификации



Тип

Сцепление тянущего типа


Диаметр фрикционной накладки
диска сцепления

430 мм


Подъем нажимного диска

минимум 1,8 мм


Диск сцепления, макс. деформация

0,8 мм


Крутящий момент затяжки

47 Нм



Специальные инструменты




Номер

Наименование


99 315

Толщиномер










Проверка износа диска



Износ диска сцепления должен измеряться
непосредственно на диске.

Для этого необходимо использовать толщиномер
99 315; измерения производятся через рычажное
отверстие в картере маховика, как это показано на
рисунке.

Толщина нового диска составляет 10 мм,
предельный износ равен 7 мм.




1 585 736

04:02-02

Выпуск 1

ru



Послепродажное

обслуживание







Сцепление К402 5

Спецификации
