Рено Симбол. Замена ламп приборов освещения

Замена лампы габаритного освещения

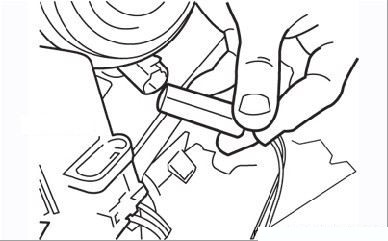

Рисунок 8.22. Отсоединение контактного разъема лампы габаритного огня

В моторном отсеке отсоедините контактный разъем от лампы габаритных огней (Рисунок 8.22). Поверните корпус лампы против часовой стрелки и выньте его из корпуса фары. Лампа бесцокольного типа просто вставляется в патрон. Проверьте состояние резинового уплотнения.

Замена лампы переднего указателя поворотов

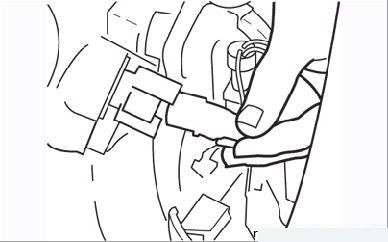

Рисунок 8.23. Отсоединение контактного разъема лампы указателя поворота

В моторном отсеке отсоедините контактный разъем от лампы указателя поворотов (Рисунок 8.23). Поверните патрон лампы против часовой стрелки и выньте его из корпуса фары. Замените лампу. Выполните остальные операции в порядке, обратном снятию.

Замена лампы переднего повторителя указателя поворотов

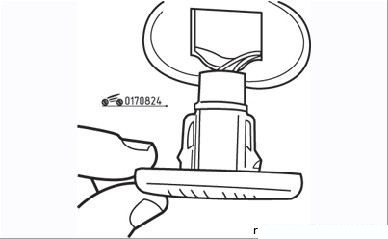

Рисунок 8.24. Снятие переднего повторителя указателя поворота

Аккуратно отверткой с плоским шлицем отсоедините указатель от переднего крыла (Рисунок 8.24). Поверните патрон лампы против часовой стрелки и отделите его от корпуса указателя. Замените лампу (бесцокольного типа). Установите указатель в порядке, обратном снятию.
