Рено Симбол. Фары - снятие и установка, замена лампы, регулятор света
Примечание: Фара и указатель поворотов смонтированы в одном узле.
|
Снятие: |
| – отсоедините провод от отрицательной клеммы аккумуляторной батареи; |
| – снимите передний бампер и облицовку радиатора (см. раздел «Кузов»); |
|

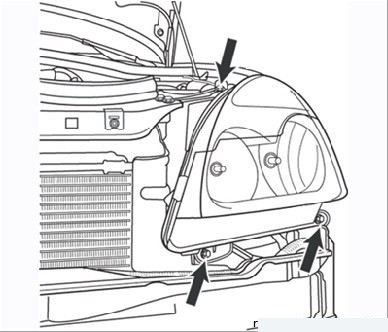

| – выверните болты крепления фары (Рисунок 8.19); |
| – отсоедините контактные разъемы и извлеките блок-фару. |
| Установка проводится в порядке, обратном снятию. |
| После установки необходимо отрегулировать пучок света фар. Для этого выполните следующее: |
| – установите автомобиль на ровной площадке (стояночный тормоз не включайте); |
| – убедитесь в том, что автомобиль не нагружен, топливный бак должен быть полным (по возможности); |
| – установите ручку корректора света фар в положение «0»; |
|
| – отрегулируйте пучок света фар, как указано ниже. Винты для регулировки направления пучка света фар изображены на Рисунок 8.20. |
Замена лампы фары |
| Порядок замены: |
| – отсоедините провод от отрицательной клеммы аккумуляторной батареи; |
| – отсоедините в моторном отсеке контактный разъем от фары; |
| – снимите резиновое уплотнение с задней части фары; |
| – снимите пружинный фиксатор лампы; |
|

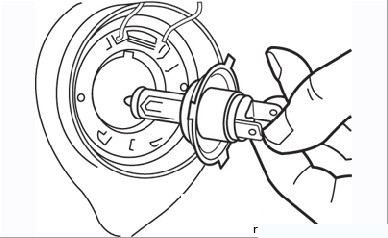

| – аккуратно извлеките лампу из патрона, держа ее за контактные выводы (Рисунок 8.21). |
| При установке не касайтесь стеклянной части галогеновой лампы пальцами. Перед установкой протрите колбу лампы чистой тряпкой, смоченной спиртом. Следы грязи и жира вызывают чрезмерный разогрев колбы лампы и ее быстрое перегорание. |
| Установка лампы проводится в порядке, обратном снятию. Проверьте работу фары. |
| Ксеноновые фары |
| В лампах ксеноновых фар нить накаливания отсутствует. Световое излучение в таких лампах генерируется двумя электродами, заключенными в кварцевую колбу, содержащую сжатый под большим давлением газ (ксенон). |
| Электронный блок, встроенный в фару, питается от автомобильной аккумуляторной батареи (12 В), создает импульс напряжения 20 000 В, необходимого для ионизации инертного газа, а затем генерирует переменное напряжение 85 В для поддержания разряда. |
| Все работы, связанные с обслуживанием ксеноновых фар, рекомендуется выполнять на станции Renault. |
РЕГУЛЯТОР ПОЛОЖЕНИЯ ЛУЧА
Снятие
1. Снимите фару.
2. Поверните регулятор (А) на 1/8 оборота и снимите его с корпуса фары.
3. Отсоедините шаровой шарнир привода регулятора, слегка наклонив
регулятор.
Установка проводится
в обратном порядке. После установки фары отрегулируйте положение луча
винтами (В) и (С).
РАЗЪЁМ РЕГУЛЯТОРА
Клемма 1 - "Земля", Клемма 2 - Управление, Клемма 3 - Питание.
