Рено Симбол. Задние фонари

Снятие и установка

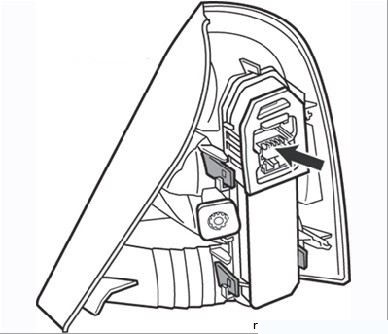

Рисунок 8.28. Контактный разъем заднего фонаря

В багажном отделении выверните болт крепления заднего фонаря. Снаружи автомобиля отсоедините фонарь от кузова, сняв его с направляющих выступов. Отсоедините контактный разъем (Рисунок 8.28).

Нумерация клемм разъема фонаря проводится снизу вверх.
Клемма 1 - противотуманный фонарь.
Клемма 2 - "земля".
Клемма 3 - лампа заднего хода.
Клемма 4 - габарит.
Клемма 5 - стоп-сигнал.
Клемма 6 - индикатор поворота.

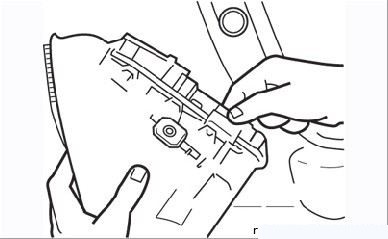

Рисунок 8.29. Перемещение фиксаторов и снятие блока патронов ламп

Сдвиньте фиксаторы, снимите блок патронов ламп и выньте его из фонаря (Рисунок 8.29). Замените неисправную лампу и установите задний фонарь в порядке, обратном снятию.
