Рено Симбол. Предохранители и реле
Блок предохранителей установлен как в моторном отсеке, так и в салоне со стороны водителя. Количество предохранителей зависит от степени оснащенности автомобиля оборудованием.
| На автомобилях применяются плавкие предохранители штырькового типа, имеющие в зависимости от пропускаемой силы тока различную цветную маркировку. |

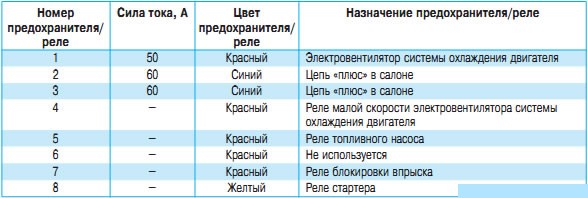

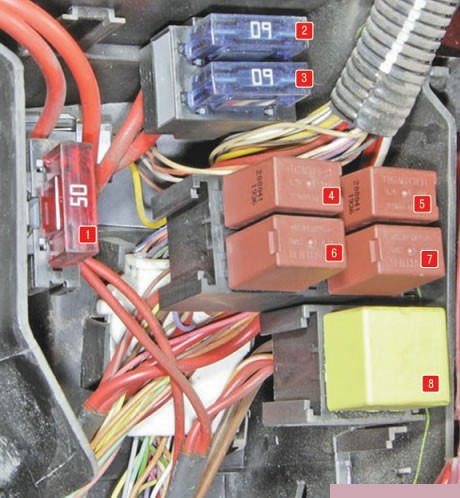

Блок расположеный в моторном отсеке

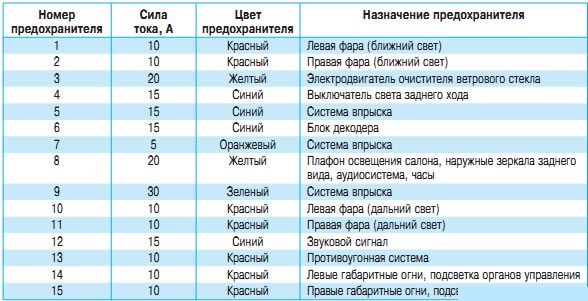

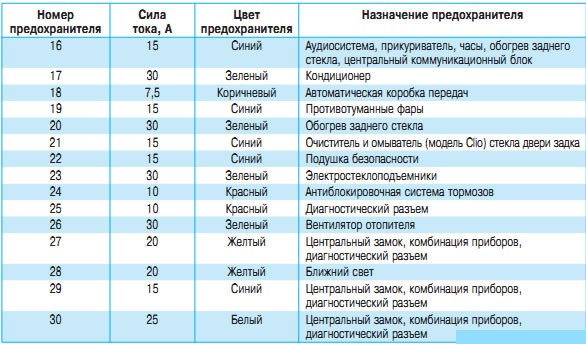

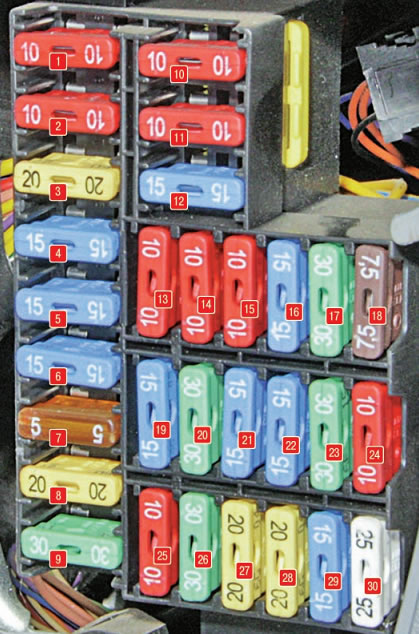

Блок предохранителей в салоне
|

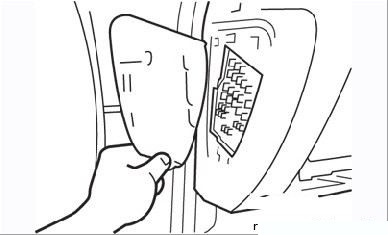

| Основные предохранители установлены под крышкой на панели приборов со стороны водителя (Рисунок 8.15). Дополнительные предохранители и реле находятся в коробке под капотом за аккумуляторной батареей с левой стороны моторного отсека. |
| Для доступа к основным и дополнительным предохранителям откройте крышку соответствующего блока. Назначение предохранителей (защищаемые цепи) и расчетная сила тока указаны на внутренней стороне крышки. |

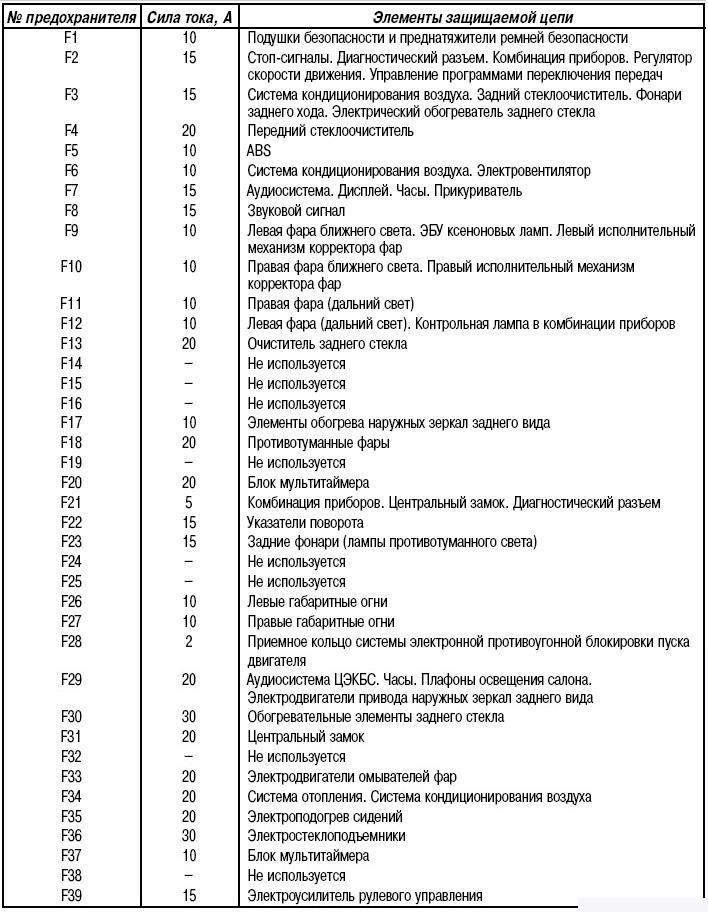

| Цепи, защищаемые предохранителями, расположенными в салоне автомобиля, указаны в табл. 8.3. |
| Таблица 8.3 |
| Цепи, защищаемые предохранителями (в салоне автомобиля) |
 |
