Рено Симбол. Замена щеток стартера

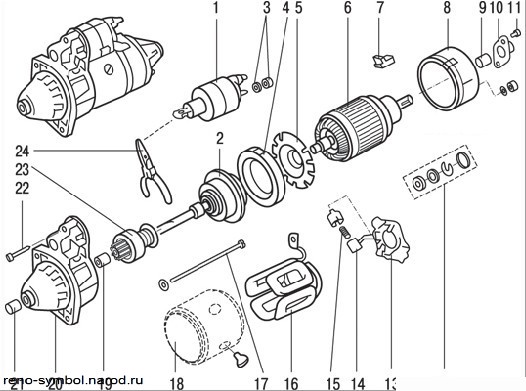

Рисунок 8.6. Детали стартера с редуктором: 1 – втягивающее реле; 2 – узел редуктора; 3 – гайка и шайба втягивающего реле; 4 – планетарная шестерня; 5 – пластина; 6 – якорь; 7 – резиновое уплотнение;

8 – задняя крышка; 9, 19, 21 – втулки; 10 – колпачок; 11, 22 – винты; 12 – шайба, проставка и разрезная шайба вала якоря; 13 – узел щеткодержателя; 14 – щетка; 15 – пружина щетки; 16 – обмотка статора;

17 – стяжной болт; 18 – корпус стартера; 20 – передняя крышка стартера; 23 – привод стартера;

24 – вилка

При работе руководствуйтесь Рисунок 8.6.

Порядок работы:

– снимите стартер, как описано выше;

– нанесите на заднюю крышку стартера установочные метки;

Рисунок 8.7. Снятие колпачка с торца вала якоря

– выверните винты крепления и снимите колпачок с вала якоря (Рисунок 8.7);

Рисунок 8.8. Снятие разрезной фиксирующей шайбы

– снимите разрезную фиксирующую шайбу с конца вала якоря (Рисунок 8.8), снимите шайбы и проставку, запомнив их положение;

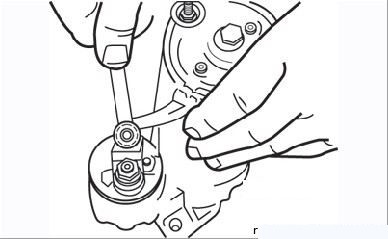

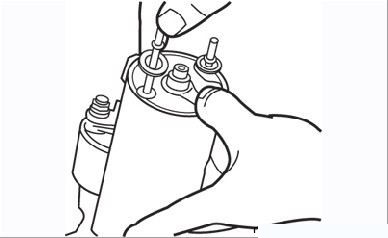

Рисунок 8.9. Отворачивание гайки крепления провода «массы» от втягивающего реле

– отверните от втягивающего реле гайку крепления провода «массы» (Рисунок 8.9);

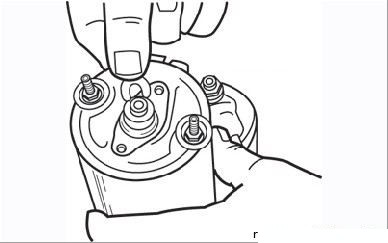

Рисунок 8.10. Выворачивание стяжных болтов

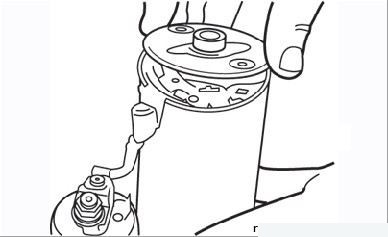

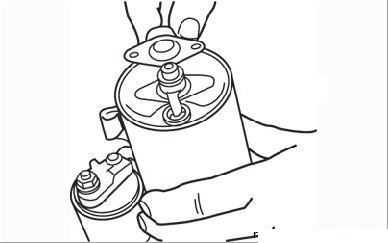

Рисунок 8.11. Снятие задней крышки стартера

– выверните два стяжных болта (Рисунок 8.10) и снимите заднюю крышку стартера (Рисунок 8.11);

– извлеките узел щеткодержателя вместе с резиновым уплотнителем проводки в корпусе стартера;

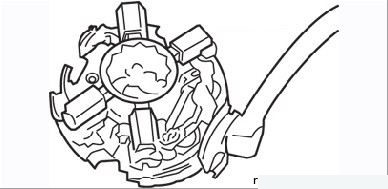

Рисунок 8.12. Щетки в щеткодержателе

– снимите щетки с пружинами с держателей щеток, открепите держатели от основания (Рисунок 8.12);

– осмотрите щетки. Замените поврежденные или изношенные (менее 10–12 мм) щетки. Протрите коллектор якоря салфеткой, смоченной в бензине. Подгоревший коллектор аккуратно зачистите «нулевой» шкуркой и продуйте для удаления абразивных частиц;

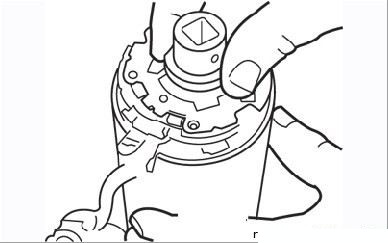

Рисунок 8.13. Фиксация щеток в щеткодержателе с помощью головки

– установите щетки в держатели и соберите узел с помощью головки (Рисунок 8.13); щетки должны без заедания перемещаться в щеткодержателе;

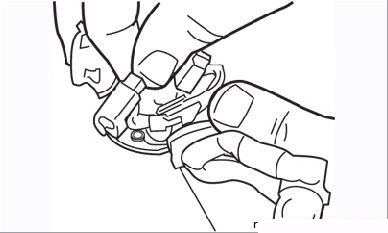

Рисунок 8.14. Установка узла щеткодержателя на коллектор якоря

– установите узел щеткодержателя на коллектор якоря стартера (Рисунок 8.14) и выньте фиксирующую головку, следя за тем, чтобы щетки уперлись в коллектор;

– выполните остальные операции в порядке, обратном снятию, совместите метки на крышке и корпусе, правильно установите шайбы и проставку на вал якоря;

– установите стартер на автомобиль.
