Discovery 3. Ручки замки



Спецификации




Спецификации моментов затяжки



Позиция Nm lb-ft
Болт рукоятки открытия замка капота 5 3,7
Болты исполнительного механизма замка двери багажного отделения 10 7
Винты с головкой Torx замка двери багажного отделения 10 7
Болты фиксатора замка двери багажного отделения 25 18
Болты фиксатора замка откидного борта 25 18
Винты с головкой Torx замка откидного борта 25 18
Винты с головкой Torx замка передней двери 10 7
Винты с головкой Torx замка задней двери 10 7








Discovery 3. Защелка задней двери




Снятие


1. Снимите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)

2. ВНИМАНИЕ: Освободите наружную ручку двери и зажимы крышек винтов внутри двери.

Снимите наружную ручку задней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)

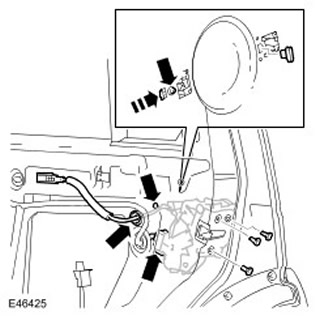

3. Освободите трос управления замком двери. Освободите уплотнительную втулку.

4. Освободите механизм наружной ручки двери.

  • Выверните 2 винта с головкой Torx.
  • Снимите стопорный штифт.
5. Снимите замок задней двери в сборе.

  • Рассоедините электрический разъем.
  • Выверните 3 винта с головкой Torx.




6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите трос управления замком двери.

  • Отсоедините трос от упорного кронштейна.
  • Снимите трос с рычага.




7. Отсоедините кабель механизма наружной ручки двери от замка двери.

  • Отсоедините трос от упорного кронштейна.
  • Снимите трос с рычага.






Установка

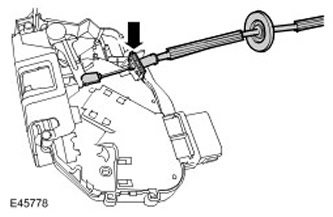

1. Присоедините кабель механизма наружной ручки двери к замку двери.

  • Присоедините трос к рычагу.
  • Прикрепите трос к упорному кронштейну.

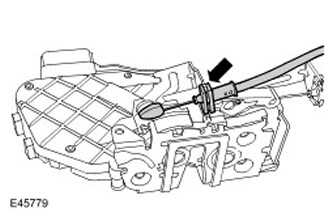

2. Присоедините трос управления замком двери к замку двери.

  • Присоедините трос к рычагу.
  • Прикрепите трос к упорному кронштейну.

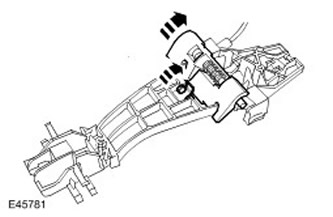

3. Подготовьте механизм наружной ручки двери.

  • Поверните рычаг.
  • Введите в зацепление хвостовик.




4. Установите замок передней двери в сборе.

  • Затяните винты с головкой Torx (момент затяжки 10 Нм).
  • Состыкуйте электрический разъем.
5. Установите механизм наружной ручки двери.

  • Расположите механизма в двери.
  • Вставьте стопорный штифт.
  • Вставьте и затяните винты с головкой Torx.
6. Расположите тросы управления замком в двери. Установите уплотнительную втулку.

7. Установите наружную ручку передней двери. Для получения дополнительной информации обратитесь к Наружная ручка задней двери (76.58.02)

8. Установите электромотор стеклоподъемника задней двери и регулятор в сборе. Для получения дополнительной информации обратитесь к Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (86.25.05)
