Discovery 3. Верхняя панель консоли пола




Снятие


1. Снимите переключатель узла оптимизации тягово-динамических характеристик и высоты уровня кузова.

Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик под вески и управляемости автомобиля (86.65.11)

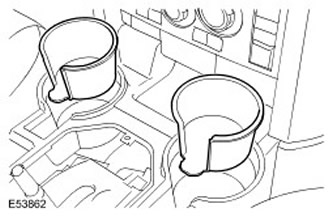

2. Снимите оба подстаканника.

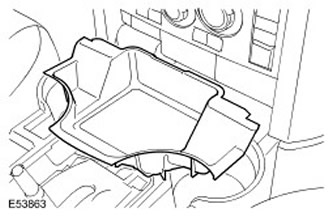

3. Снимите вкладыш консоли пола.

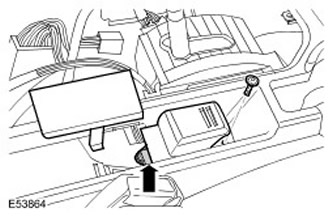

4. Снимите выключатель стояночного тормоза.

  • Снимите пластиковую вставку.
  • Выверните винт.
  • Под соедините электрический разъем.

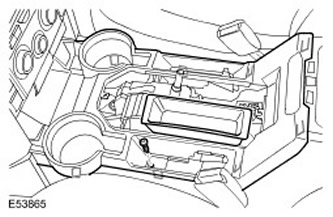

5. Снимите верхнюю панель отд елки консоли пола.

  • Снимите крышку холод ильной камеры.
  • Снимите резиновую вставку.
  • Снимите пластиковую вставку.
  • Выверните винт.
  • Освободите 8 зажимов.






Установка


1. Установите верхнюю панель отд елки консоли пола.

  • Затяните винт.
  • Установите резиновую вставку.
  • Установите пластиковую вставку.
2. Установите выключатель стояночного тормоза.

  • Под соедините электрический разъем.
  • Вверните винт.
  • Установите пластиковую вставку.
3. Установите вкладыш консоли пола.

4. Вставьте оба подстаканника.

5. Установите переключатель узла оптимизации тягово-динамических характеристик и высоты уровня кузова.

Для получения дополнительной информации обратитесь к Переключатель оптимизации характеристик под вески и управляемости автомобиля (86.65.11)







Discovery 3. Блок переключателей на консоли панели приборов



Снятие


1. Снимите консоль панели приборов.

Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)

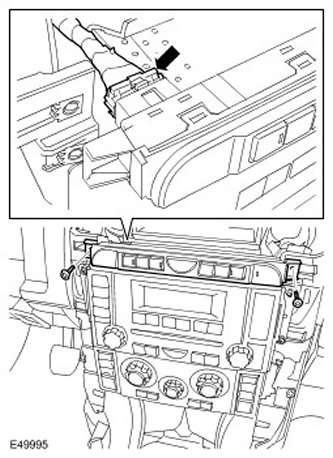

2. Снимите блок переключателей панели приборов.

  • Выверните два винта Torx.
  • Рассоедините электрический разъем.






Установка


1. Установите блок переключателей панели приборов.

  • Состыкуйте электрический разъем.
  • Затяните винты Torx.
2. Установите консоль панели приборов.

Для получения дополнительной информации обратитесь к Консоль панели приборов (76.25.03)
