Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания
3. Снимите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)
4. Снимите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)
5. Снимите динамик панели приборов. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)
6. Снимите верхние декоративные панели обеих передних стоек кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)

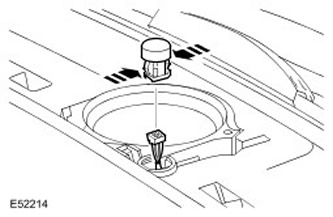

7. Снимите датчик солнечного света.
- Освободите 2 зажима.
- Отсоедините электрический разъем.

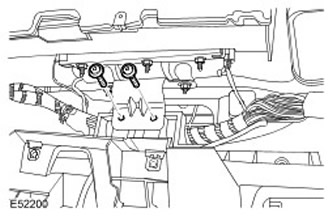

8. Отсоедините кронштейн модуля подушки безопасности пассажира. Выверните 2 винта с головкой Torx.

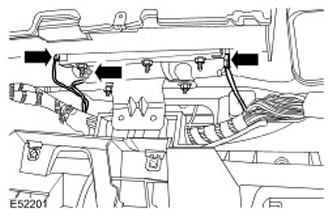

9. Отсоедините 3 электрических разъема модуля подушки безопасности пассажира.

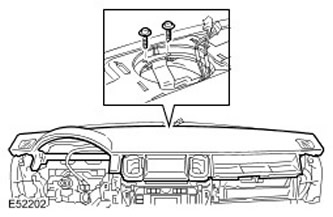

10. ПРИМЕЧАНИЕ: Не уроните винт внутрь панели приборов.
Выверните 1 винт с головкой Torx и 1 болт из отверстия динамика в верхней части панели приборов.

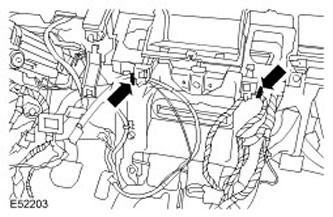

11. Отсоедините жгут электропроводки панели приборов. Освободите 2 зажима.

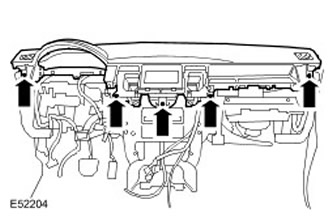

12. С посторонней помощью снимите верхнюю часть панели приборов. Выверните 5 винтов с головкой Torx.
13. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

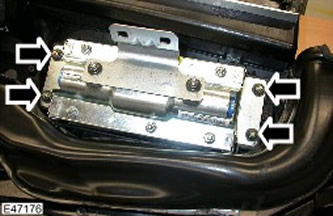

Снимите модуль подушки безопасности пассажира. Отверните 4 гайки.

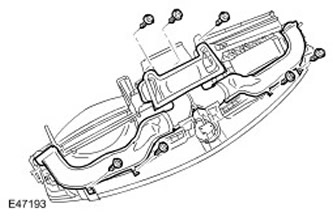

14. Снимите воздуховод обогрева ветрового стекла. Выверните 7 винтов.
Установка
1. Установите воздуховод обогрева ветрового стекла. Затяните винты.
2. Установите модуль подушки безопасности пассажира. Затяните гайки (момент затяжки 10 Нм).
3. С посторонней помощью установите верхнюю часть панели приборов
- Затяните винты.
- Подсоедините жгут электропроводки.
5. Закрепите кронштейн модуля подушки безопасности пассажира. Затяните винты с головкой Torx (момент затяжки 25 Нм).
6. Подсоедините электрические разъемы модуля подушки безопасности пассажира.
7. Установите датчик солнечного света.
- Подсоедините электрический разъем.
- Введите в зацепление зажимы.
9. Установите динамик. Для получения дополнительной информации обратитесь к Динамик панели приборов (86.50.11)
10. Установите усиление панели приборов со стороны пассажира. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны пассажира (76.46.32)
11. Установите усиление панели приборов со стороны водителя. Для получения дополнительной информации обратитесь к Усилительный элемент панели приборов со стороны водителя (76.46.31)
12. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
