Discovery 3. Консоль панели приборов




Снятие

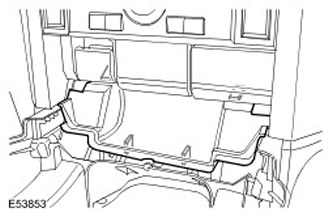

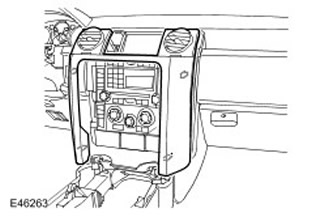

1. Снимите консоль панели приборов. Отпустите четыре зажима.






2. ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

Снимите дефлектор.

  • Отпустите три зажима.
  • Повторите описанную выше процедуру на другой стороне.






Установка


1. Установите дефлектор.

  • Закрепите зажимами.
  • Повторите описанную выше процедуру на другой стороне.
2. Установите консоль панели приборов. Закрепите зажимами.











Discovery 3. Снятие и установка консоли пола




Снятие


1. Снимите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

2. Снимите крышку прикуривателя. Освободите четыре зажима.

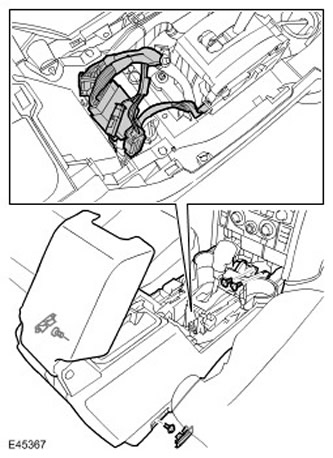

3. Освободите жгут электропроводки напольной консоли и отсоедините 5 электрических разъемов.

4. Снимите напольную консоль.

  • Сдвиньте передние сиденья вперед до упора.

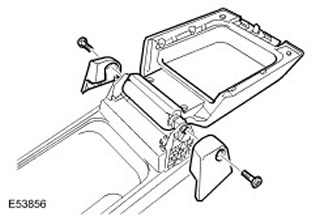

  • Снимите обе задние крышки болтов Torx.
  • Выверните 4 болта Torx.




5. ПРИМЕЧАНИЕ: Не продолжайте демонтаж, если деталь снимается только для получения доступа.

Снимите крышку напольной консоли.

  • Откройте крышку.

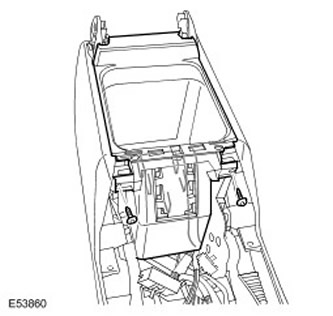

  • Выверните два болта Torx.
  • Снимите 2 крышки.




6. Снимите вещевой отсек напольной консоли.

  • Выверните два винта Torx.
  • Освободите пять зажимов.




7. Снимите панель дополнительной розетки.

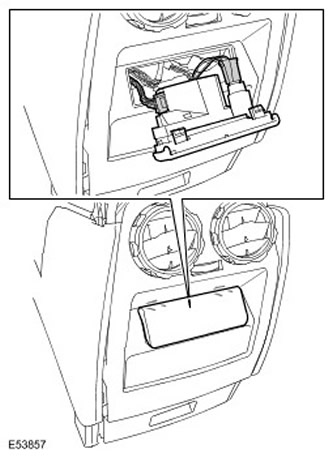

  • Освободите два зажима.
  • Отсоедините два электрических разъема.




8. Снимите панель отделки дефлектора напольной консоли.

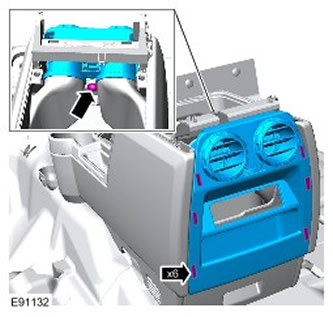

  • Освободите шесть зажимов.
  • Выверните винт.

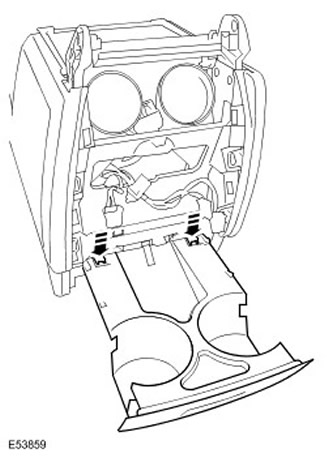

9. Снимите подставку для чашек. Освободите два зажима.

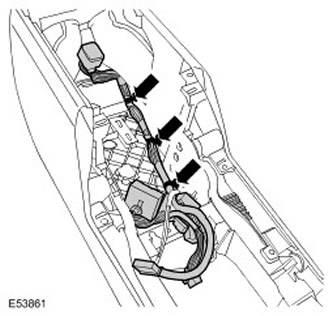

10. Снимите жгут электропроводки. Освободите три зажима.








Установка


1. Установите жгут электропроводки. Закрепите зажимами.

2. Установите подставку для чашек. Закрепите зажимами.

3. Установите панель отделки дефлектора напольной консоли.

  • Закрепите зажимами.
  • Установите винт.
4. Установите панель дополнительной розетки.

  • Подсоедините электрические разъёмы.
  • Закрепите зажимами.
5. Установите вещевой отсек напольной консоли.

  • Закрепите зажимами.
  • Заверните винты Torx.
6. Установите крышку напольной консоли.

  • Установите крышки.
  • Заверните 3 винта Torx (момент затяжки 3 Нм).
7. Установите напольную консоль.

  • Затяните болты (момент затяжки 10 Нм).
  • Установите крышки болтов Torx.
  • Подсоедините и закрепите электрические разъемы.
8. Установите крышку прикуривателя. Закрепите зажимами.

9. Установите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)
