Discovery 3. Охлаждаемый отсек




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

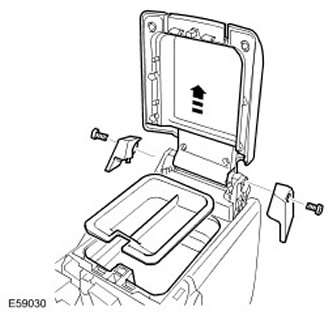

3. Снимите крышку консоли пола.

  • Откройте крышку.
  • Выверните два болта с головкой Torx.
  • Снимите 2 крышки.

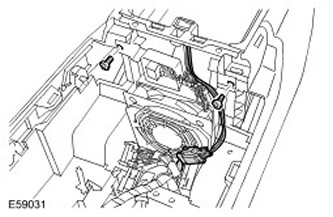

4. Снимите холодильную камеру панели пола.

  • Выверните 2 болта с головкой Torx.
  • Отсоедините электрический разъем.






Установка


1. Установите холодильную камеру панели пола.

  • Подсоедините электрический разъем.
  • Затяните винты.
2. Установите крышку консоли пола.

  • Установите крышки.
  • Заверните болты с головкой Torx (момент затяжки 3 Нм).
3. Установите верхнюю панель отделки консоли пола. Для получения дополнительной информации обратитесь к Верхняя панель консоли пола (76.25.11)

4. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.













Discovery 3. Центральный усилительный элемент панели приборов



Снятие


Все автомобили

1. Снимите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)

2. Сдвиньте передние сиденья назад до упора.

3. Снимите аудиоблок. Для получения дополнительной информации обратитесь к Аудиоблок (86.50.81)

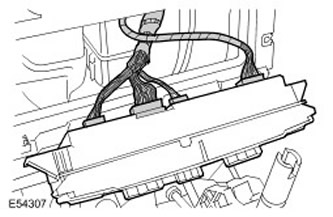

4. Снимите блок системы управления микроклиматом. Расстыкуйте четыре электрических разъема.

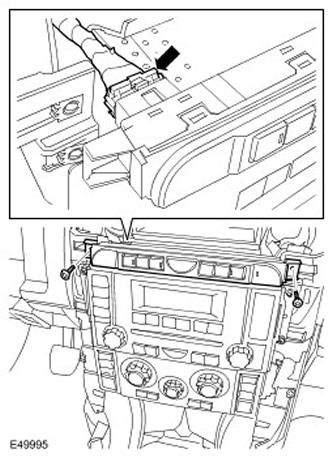

5. Снимите блок переключателей консоли панели приборов.

  • Выверните два винта Torx.
  • Рассоедините электрический разъем.

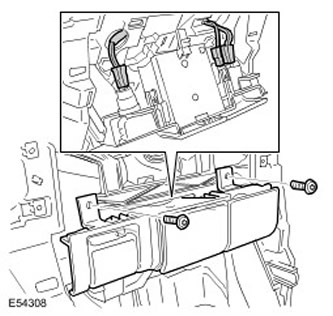

6. Снимите прикуриватель.

  • Выверните два винта Torx.
  • Отпустите три зажима.
  • Рассоедините три электрических разъема.

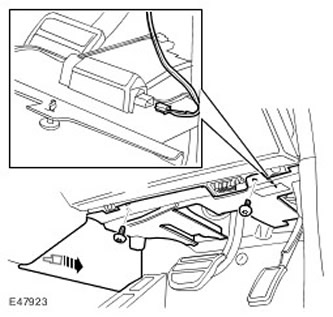

7. Снимите декоративную панель со стороны водителя.

  • Отпустите зажим.
  • Выверните два винта.
  • Рассоедините электрический разъем.

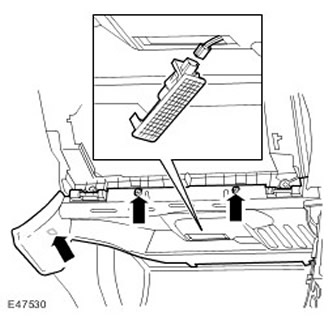

8. Снимите декоративную панель со стороны пассажира.

  • Отпустите зажим.
  • Выверните два винта.
  • Рассоедините электрический разъем.

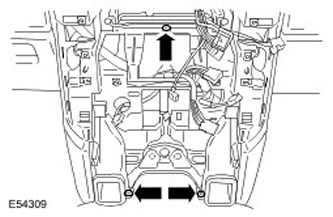

9. Выверните два боковых винта Torx центрального усиления панели приборов.






Автомобили с навигационной системой

10. ВНИМАНИЕ: Закройте оптоволоконные соединения для предотвращения попадания в них пыли; избегайте изгибания оптоволоконных кабелей в радиусе менее 30 мм.

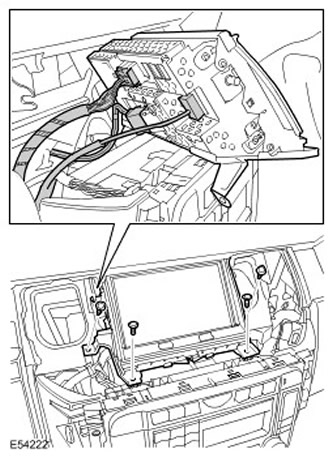

Снимите модуль дисплея навигационной системы.

  • Выверните четыре винта Torx.
  • Рассоедините разъем оптоволоконного кабеля.
  • Рассоедините два электрических разъема.




Все автомобили

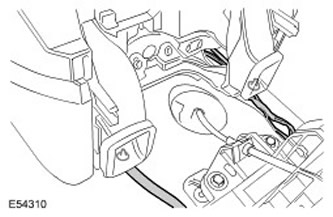

11. Высвободите воздуховод отопителя. Снимите три зажима.

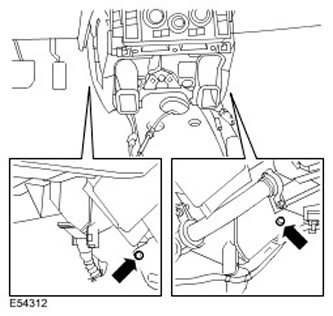

12. Высвободите левый жгут электропроводки из центрального усиления панели приборов. Отпустите зажим.

13. Высвободите правый жгут электропроводки из центрального усиления панели приборов. Отпустите зажим.

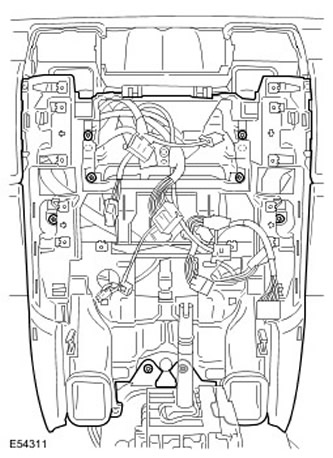

14. Снимите центральное усиление панели приборов.

  • Выверните 8 винтов Torx.
  • Отпустите четыре зажима.






Установка


Все автомобили

1. Установите центральное усиление панели приборов.

  • Закрепите зажимы.
  • Затяните винты Torx.
2. Закрепите жгут электропроводки. Закрепите зажимами.

3. Установите воздуховод отопителя. Установите зажимы.

Автомобили с навигационной системой.

4. Установите модуль дисплея навигационной системы.

  • Состыкуйте электрические разъемы.
  • Состыкуйте разъем оптоволоконного кабеля.
  • Затяните винты Torx.
Все автомобили

5. Установите декоративную панель со стороны пассажира.

  • Состыкуйте электрический разъем.
  • Закрепите зажим.
  • Затяните винты.
6. Установите декоративную панель со стороны водителя.

  • Состыкуйте электрический разъем.
  • Закрепите зажим.
  • Затяните винты.
7. Установите прикуриватель.

  • Затяните винты.
  • Состыкуйте электрические разъемы.
  • Закрепите зажимами.
8. Установите блок переключателей консоли панели приборов.

  • Состыкуйте электрический разъем.
  • Затяните винты Torx.
9. Установите блок управления микроклиматом. Состыкуйте электрические разъемы.

10. Установите аудиоблок. Для получения дополнительной информации обратитесь к Аудиоблок (86.50.81)

11. Сдвиньте передние сиденья вперед до упора.

12. Установите консоль пола. Для получения дополнительной информации обратитесь к Консоль пола (76.25.01)
