Hyundai Getz. Шланги и трубопроводы системы охлаждения двигателя 1,3 л

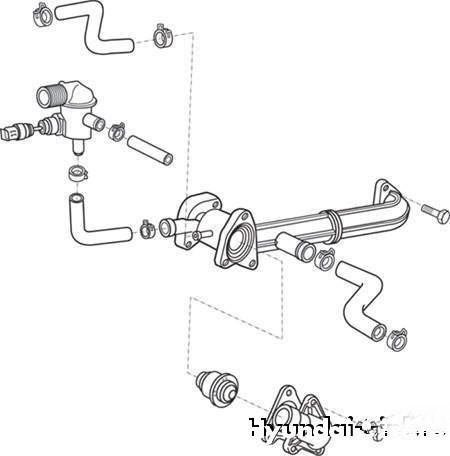

 Рисунок 2.91. Шланги и трубопроводы системы охлаждения двигателя рабочим объемом 1,3 л




Шланги и трубопроводы системы охлаждения двигателя рабочим объемом 1,3 л показаны на рисунок 2.91.

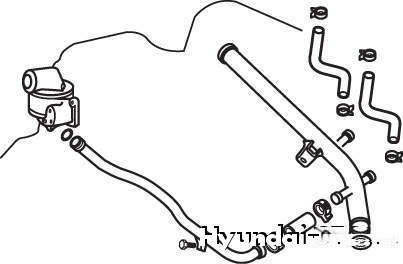

 Рисунок 2.92. Шланги и трубопроводы системы охлаждения двигателя рабочим объемом 1,1 л




Шланги и трубопроводы системы охлаждения двигателя рабочим объемом 1,1 л показаны на рисунок 2.92.
Проверка технического состояния
Проверьте трубопроводы и шланги системы охлаждения на отсутствие трещин, повреждений и уменьшение проходного сечения.
При необходимости замените дефектные детали.
Сборка
Вставьте уплотнительное кольцо в канавку на конце подводящего трубопровода, смочите уплотнительное кольцо охлаждающей  жидкостью и присоедините подводящий трубопровод к блоку цилиндров.
Убедитесь в наличии метки желтого цвета на подводящем шланге и присоедините конец шланга с желтой меткой к концу подводящего трубопровода с желтой меткой.


        ПРИМЕЧАНИЯ
Не наносите масло или смазку на уплотнительное кольцо подводящего трубопровода.
Подводящий трубопровод следует вставлять до упора в гнездо в блоке цилиндров.
Снятые уплотнительные кольца повторно не используются и подлежит замене новыми.
