Hyundai Getz.
Термостат системы охлаждения двигателя 1,3 л

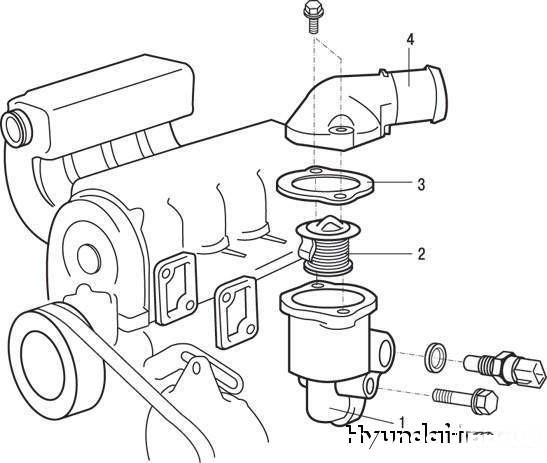

Рисунок
2.105. Термостат системы охлаждения двигателя
рабочим объемом 1,3 л: 1 – корпус термостата; 2
– термостат; 3 – прокладка; 4 – отводной
патрубок |
|
|

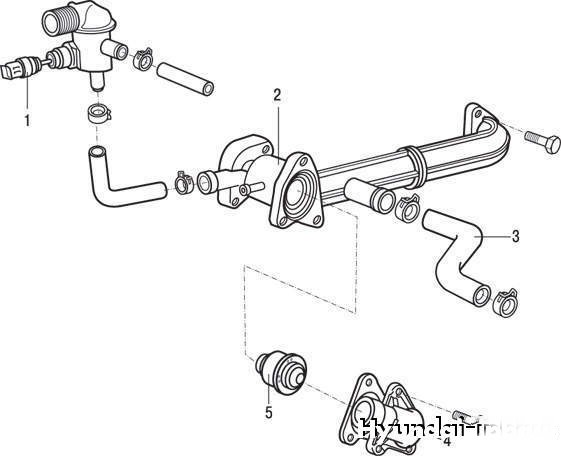

Рисунок
2.106. Термостат системы охлаждения двигателя
рабочим объемом 1,1 л: 1 – датчик температуры
охлаждающей жидкости; 2 – корпус термостата; 3 –
шланг отопителя; 4 – отводной патрубок; 5 –
термостат |
|
|
Термостат системы охлаждения двигателя рабочим объемом 1,3 л
показан на рисунок
2.105, двигателя рабочим объемом 1,1 л – на рисунок
2.106. |
Слейте охлаждающую жидкость так, чтобы ее уровень в рубашке
охлаждения двигателя был на уровне термостата или ниже. |
Снимите подводящий патрубок и прокладку. |
Проверка технического состояния |

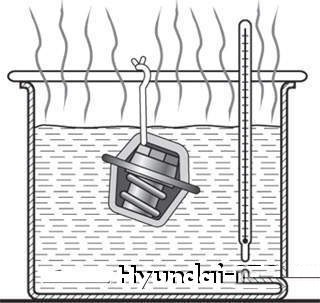

Рисунок
2.107. Проверка термостата |
|
|
Проверьте температуру открытия клапана термостата, погрузив
термостат в горячую охлаждающую жидкость (рисунок
2.107). При необходимости замените термостат. |
Температура начала открытия клапана термостата 82 °С. |
Температура полного открытия клапана термостата 95 °С. |
Ход клапана (при полном открытии) – 8,5 мм. |
Проверьте правильность посадки фланца клапана термостата в
гнезде корпуса термостата. Если термостат установлен
неправильно, то его нижняя часть будет касаться ребра внутри
подводящего патрубка, что приведет к нарушению работы
термостата. |
Установите отводящий патрубок с новой прокладкой. |
Залейте в систему свежую охлаждающую жидкость. |
