Hyundai Getz. Пробка радиатора системы охлаждения двигателя 1,3 л

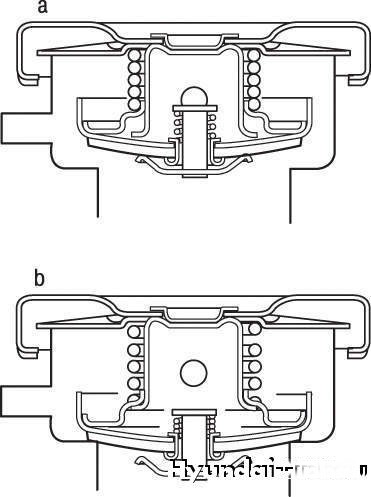

Рисунок 2.103. Схема работы пробки радиатора:

a – при снижении давления до 81,4–108,0 кПа (0,83–1,1 кгс/см2); b – при разрежении 6,86 кПа (0,07 кгс/см2)

Пробка радиатора системы охлаждения показана на рисунок 2.103.

Проверка технического состояния

Проверьте пробку радиатора на отсутствие повреждений, трещин и ухудшение свойств материала прокладки (потеря упругости).

Присоедините пробку к приспособлению для проверки пробки радиатора.

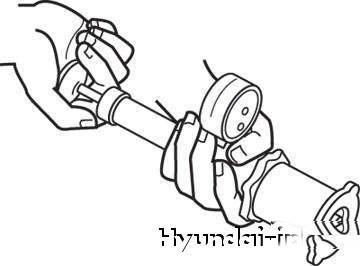

Рисунок 2.104. Приспособление для проверки работоспособности пробки радиатора

С помощью насоса приспособления создавайте давление до прекращения отклонения стрелки манометра (рисунок 2.104).

Пробка радиатора исправна, если стрелка манометра в течение 10 с показывает давление выше рабочего.
