3.3 Приборная система

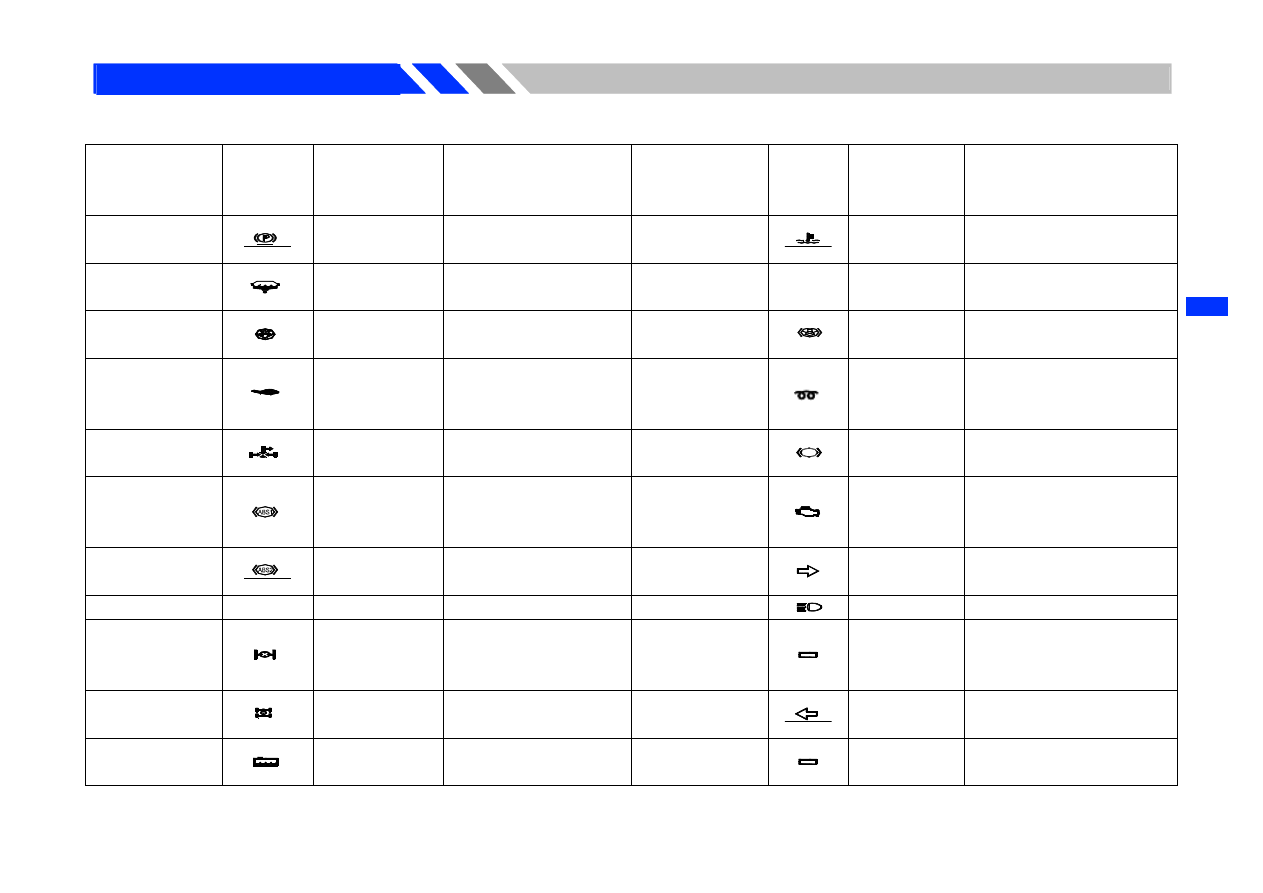

Символы приборной системы

№ П/п

Символ

Цвет

отображаемого

символа

Обозначение символа

№ п/п

Символ

Цвет

отображаемого

символа

Обозначение символа

H1



Красный

Показатель на тормоз

H15



Красный

Предупреждение

охлаждающей жидкости

H2



Красный

Сигнал забита топливного

фильтра

H16







H3



Красный

Тревога по поводу отбоя в

тормозной системе

H17



Желтый

Показатель на отбой лампы

H4



Желтый

Тревога по поводу

закупоривания пустого

фильтра

H18



Желтый

Подогреватель двигателя

H5



Желтый

Показатель на низкую

скорость

H19

H



Желтый

Показатель на

вспомогательный тормоз

H6



Желтый

Abs1 инструкция основного

автомобиля

H20



Желтый

Показатель на отбой

Электроуправляемого

двигателя

H7



Желтый

Abs2 инструкция прицепа

H21



Зеленый

Показатель на правое

направление

H8







H22



Синий

Показатель на дальний свет

H9



Желтый

Показатель на

Межколесный

дифференциал

H23



Зеленый

Показатель на правое

направление прицепа

H10



Желтый

Межосевой

дифференциал

H24



Зеленый

Показатель на левое

направление

H11



Красный

Тревога по поводу уровня

охлаждающей жидкости

H25



Зеленый

Показатель на левое

направление    прицепа



102

Приложения и данные

H12



Красный

Тревога по поводу отбоя в

тормозной системе

H26



Красный

Показатель на зарядку

аккумуллятора

H13



Красный

Тревога по поводу

масленного давления

H27







H14



Красный

Тревога по поводу

переворачивания кабины

H28







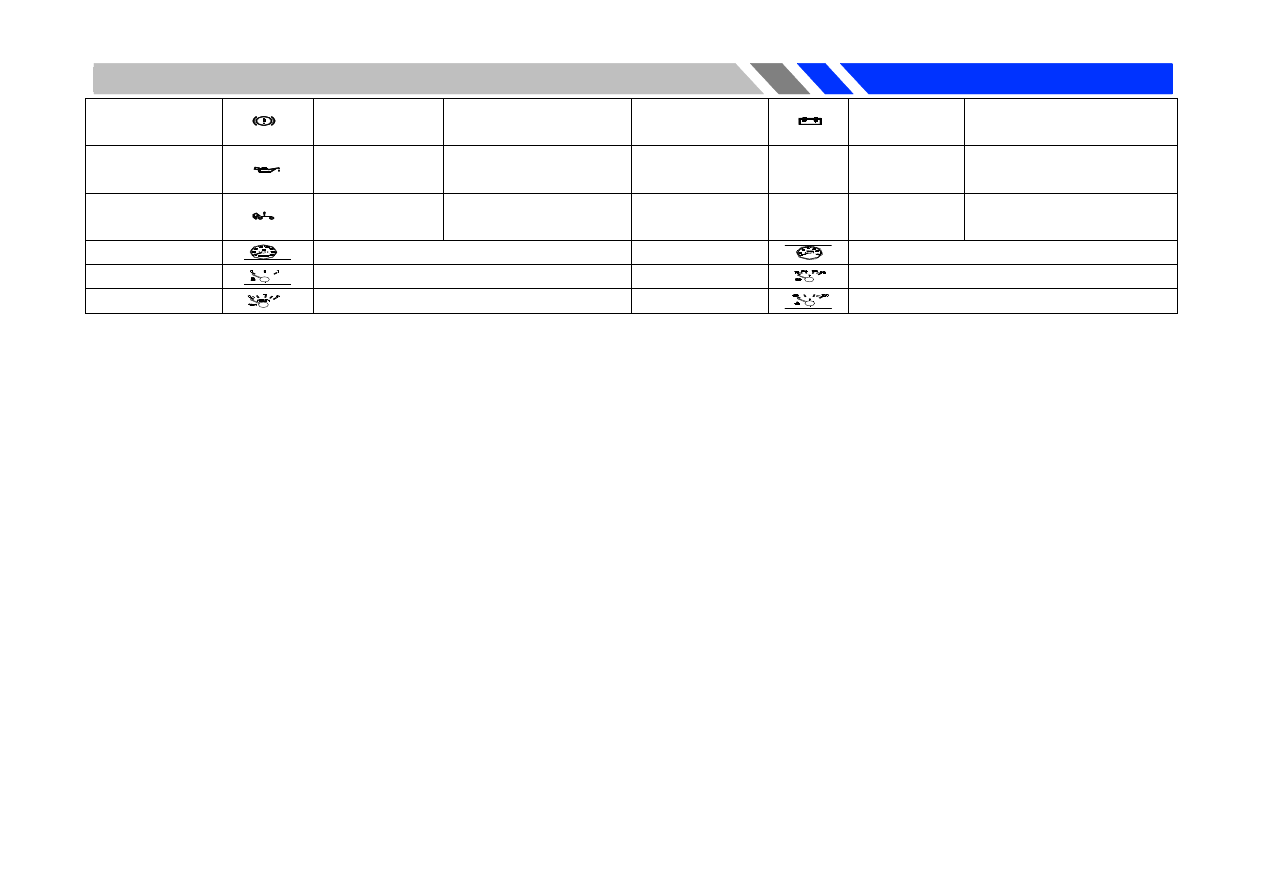

P2



Электронный спидометр

P3



Счетчик оборотов двигателя

P4



Указатель уровня топлива

P7



Вольтметр

P8



Масляный манометр

P9



Указатель температуры воды







103



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы

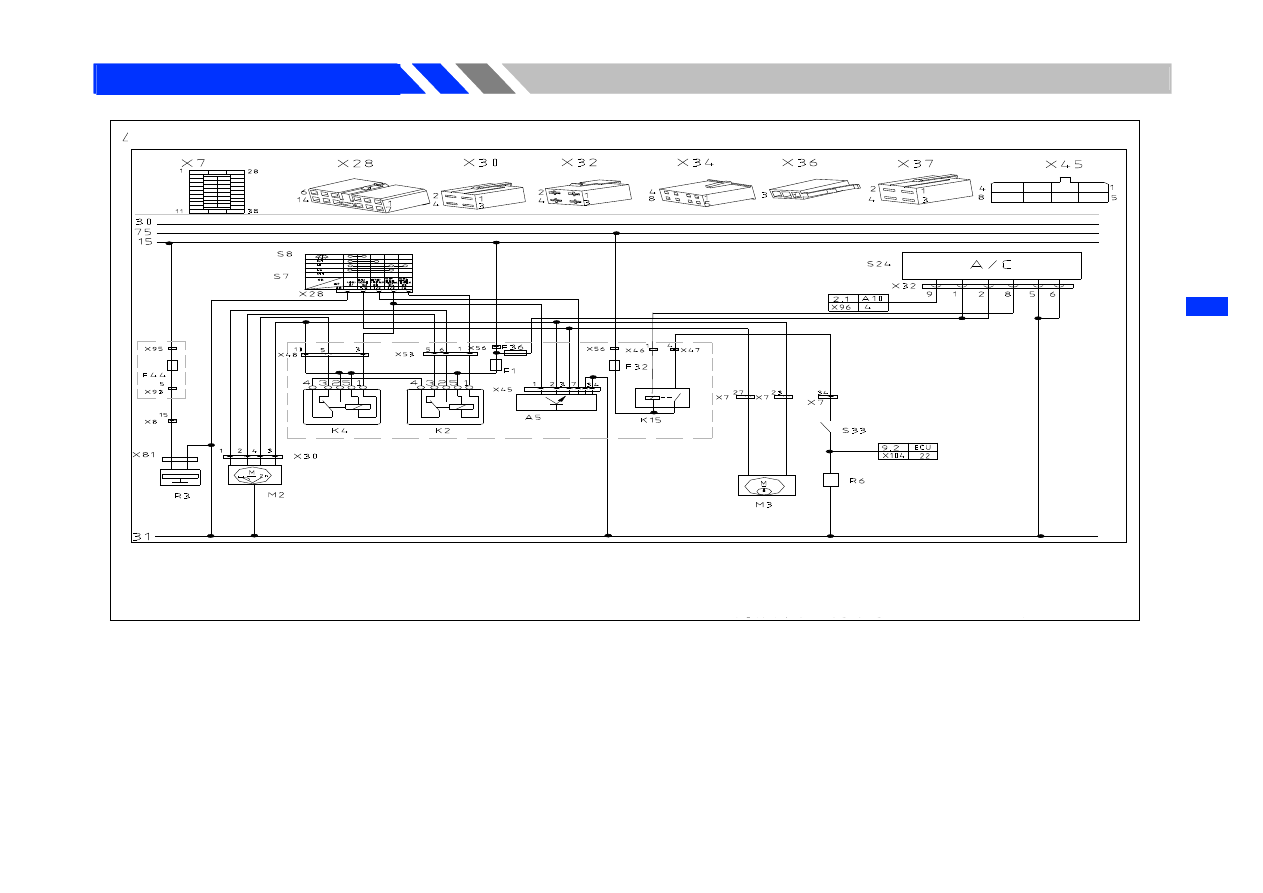

4 Протирание, мойка, автоматический кондиционер



Оранжевый

F1 Предохранитель реле стеклоочистителя    F32 Предохранитель реле кондиционера    F36 Предохранитель двигателя подогревателя    F44 Воздухоосушитель    К2 Высокоскоростное реле стеклоочистителя    K4 Реле
стеклоочистителя  низкой  скорости    K15  Реле  кондиционера    M2  электродвигатель  стеклоочистителя    M3  стиральные  двигатели        R6  электромагнитная  муфта    S7  Выключатель  стеклоочистителей    S8
Выключатель  омывателя    S24  Переключатель    климат-контроля    S33  Переключатель  низкого  давления  хладагента  кондиционера    X7/8  Стыковочный  разъем  кузова  с  шасси    X28  Разъемы  выключателей
стеклоочистителя  и  очистителя    X30  Разъема  электродвигателя  стеклоочистителей  X30    X32  Разъем1  климата-контроля  X32  1    X34  Разъем3  климата-контроля  X34    X36  разъемы  термостата    X37  разъем  1
электродвигателя  обогревателя    X38  нагревателя  2  разъема  электродвигателя  обогревателя    X45  Разъем  контроллера  интервального  режима  очистки  X45    A5  Периодический  контроллер  стеклоочистителей    R3
Воздухоосушитель    X104 Разъем для присоединения двигателя к шасси    X81 Разъемы воздухоосушителя




104

Приложения и данные

6

5

1

2

3

4



Коричневый

Желтый

Зеленый



Ярко-красный



Ярко-красный



Зеленый



Зеленый

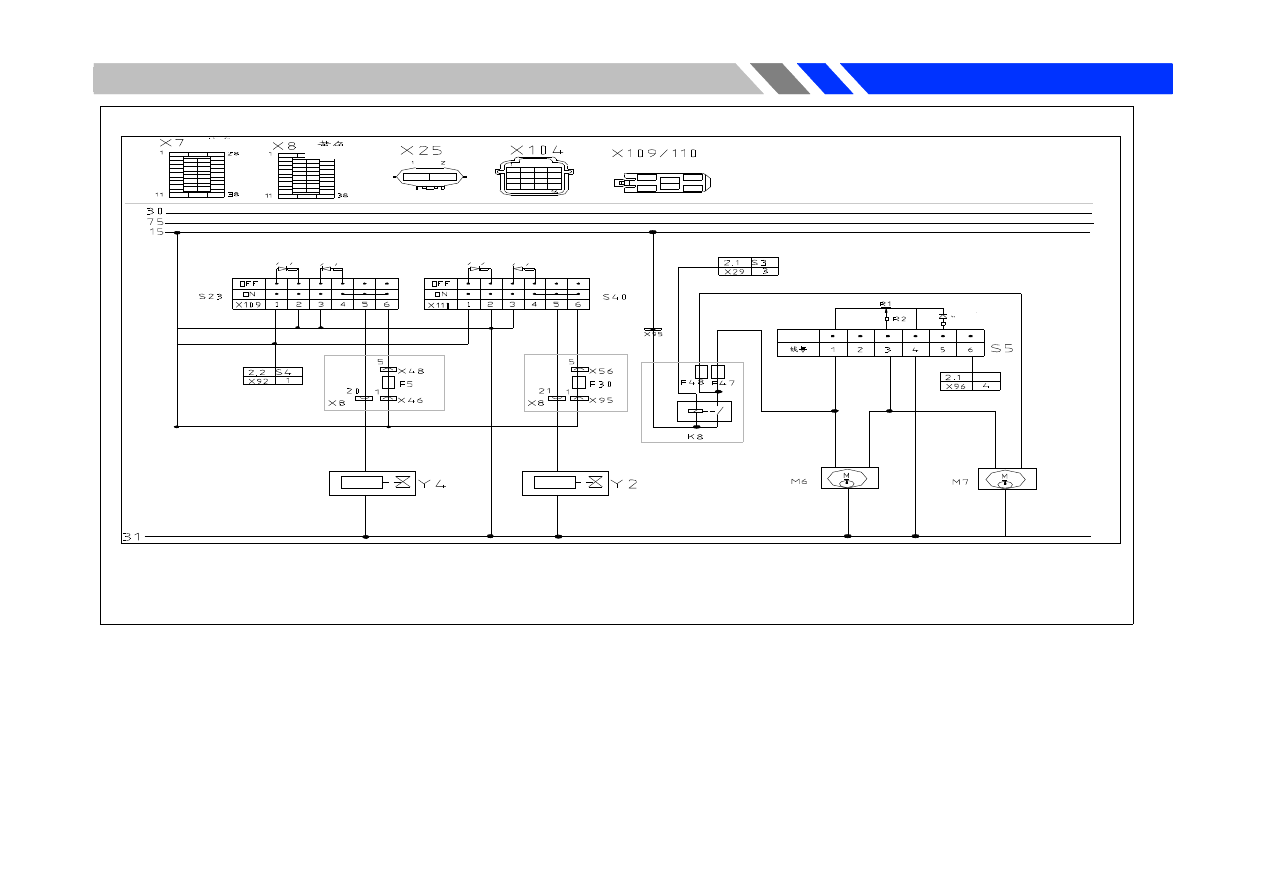

S23  Выключатель  межосевой  блокировки  дифференциала    S40  Выключатель  межколесной  блокировки  дифференциала    S5  Переключатель  регулировки
освещения    M6    электромотор  регулирования  света  правых  передних  фар    M7электромотор  регулирования  света  левых  передних  фар    Y2
Электромагнитный клапан межколесной блокировки дифференциала    Y4 Электромагнитные клапан межосевой блокировки дифференциала    X8 Разъем для
подключения шасси к кузову 3    X109/110 Разъемы выключателей межосевой блокировки дифференциала и межколесной блокировки дифференциала



5. Электромагнитный клапан между блокировки колес дифференциального моста, электромотор диммирования передних фар
