89



Приложения и данные





В

о

зи

м

ы

й

 к

о

м

п

л

е

кт

 и

нст

р

ум
е

нт
о

в





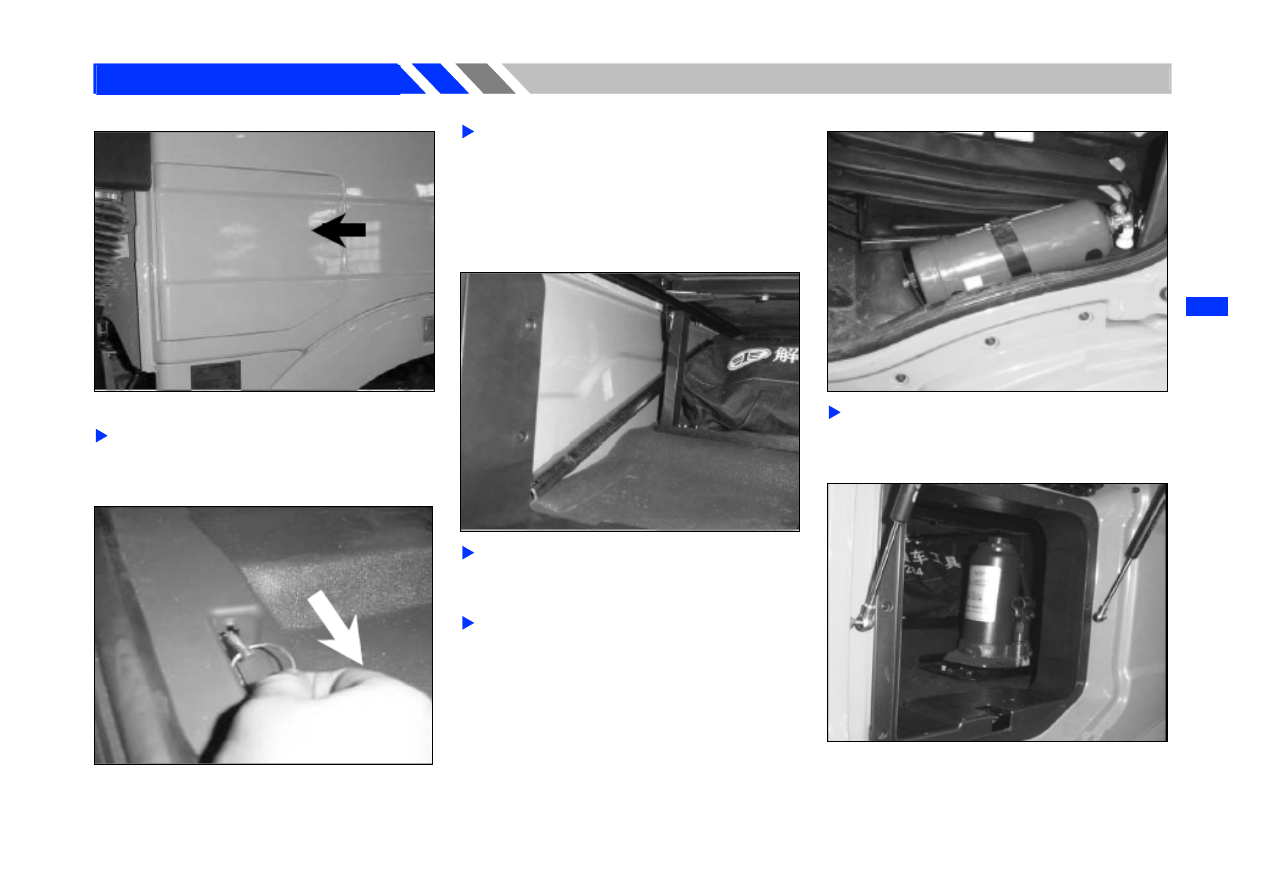

Набор инструментов

  Сумка  для  инструментов  в  ящике,

который находится с правой стороны кабины

задней части.



  Ручка

ящика

для

инструментов

находится  на  стыке  правой  двери  кабины  с

полом.
－   Потяните  за  ручку,  медленно  откройте

дверку  ящика  инструментов  при  помощи

подъемного цилиндра.



  Муфта  универсальная  помещается  в

торцевой  стороне  ящика  инструментов,

близко к стенке охраной.

  Треугольный  предупреждающий  знак  и

инструментальный  светильник  помещаются

в  ящике  инструментов  в  правой  задней

части кабины.



  Огнетушитель

на

левой

стороне

напольной подставке водителя и закрепен с

фиксированным шнурком.







90

Приложения и данные

  Домкрат хранится в задней части кабины

прямо в ящике инструментов.



Внимание

  Домкрат  используется  только  на  жесткой

⊙

опорной  поверхности,  следует  избегать

интенсивной  вибрации  или  раздвижения,

должен находиться вправильном положении

горизонтальной

стержня,

не

должен

превышать максимальный угол наклона 6 °,

разъем  подъема  веса  тоннаж  не  должна

быть

меньше,

чем

автомобиль,

не

перегружайте.

  Когда  машина  поднимается  надо  в

⊙

соответствующих

частях

поставить

стабильные  накладки  вровень  с  машиной  ,

иначе  персоналу  нельзя  под  машиной

работать .

  Когда  домкрат  необходимо  удалить,

⊙

необходимо  включить  выпускной  клапан

медленно, автомобиль медленно опускается.

Если

включается

слишком

быстро,

автомобиль

будет

резкое

опускается,

разъем легко поскользнуться, очень опасно.





91



Приложения и данные





Э

л

е

кт

р

о

с

хе
м

а

 и

 г

а

зо

в

а

я

 сх
е

м

а

 п

р

и

ц

е

п

а



Электросхема и газовая схема прицепа

  Тормоз  полуприцепа  подключен  соединяется  по  газовой  линии  Гб  /  T13881-92,  когда  соединение  правильно,  можно  услышать  звук  потока

воздуха.

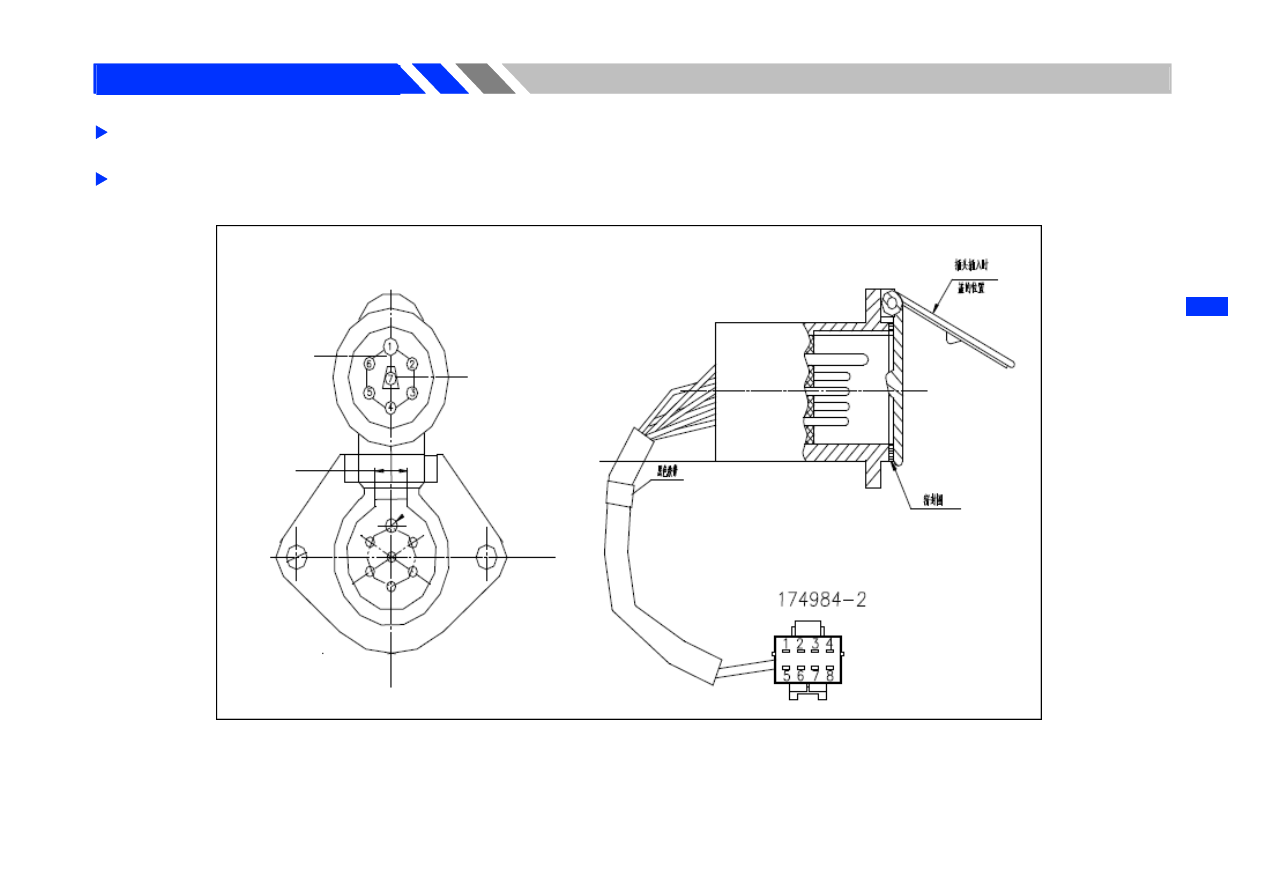

  Схема  гнезда  электропитания  полуприцепа  и  описание  проводного  соединения  см.  ниже.  При  нормальном  соединении  может  включить

сигнал поворота и стоп-сигналы.





92

Приложения и данные



Отверстия соединителей

Цвета соответствующих проводов

Площадь поперечного сечения

Функция

1

B（черный）

1.0

Соединение металлическое

2

R/Y（Красный желтый）

0.75

хвостовый свет

3

G/R（Зеленый красный）

0.75

Сигнальная лампа поворота влево

4

G/W（Зеленый белый）

0.75

Стоп-сигналы.

5

G/B（Зеленый черный）

0.75

Сигнальная    лампа поворота вправо

6

G/BL（Красный синий）

0.75

Фонари заднего хода

7

R（Красный）

0.75

Задний противотуманный фар
