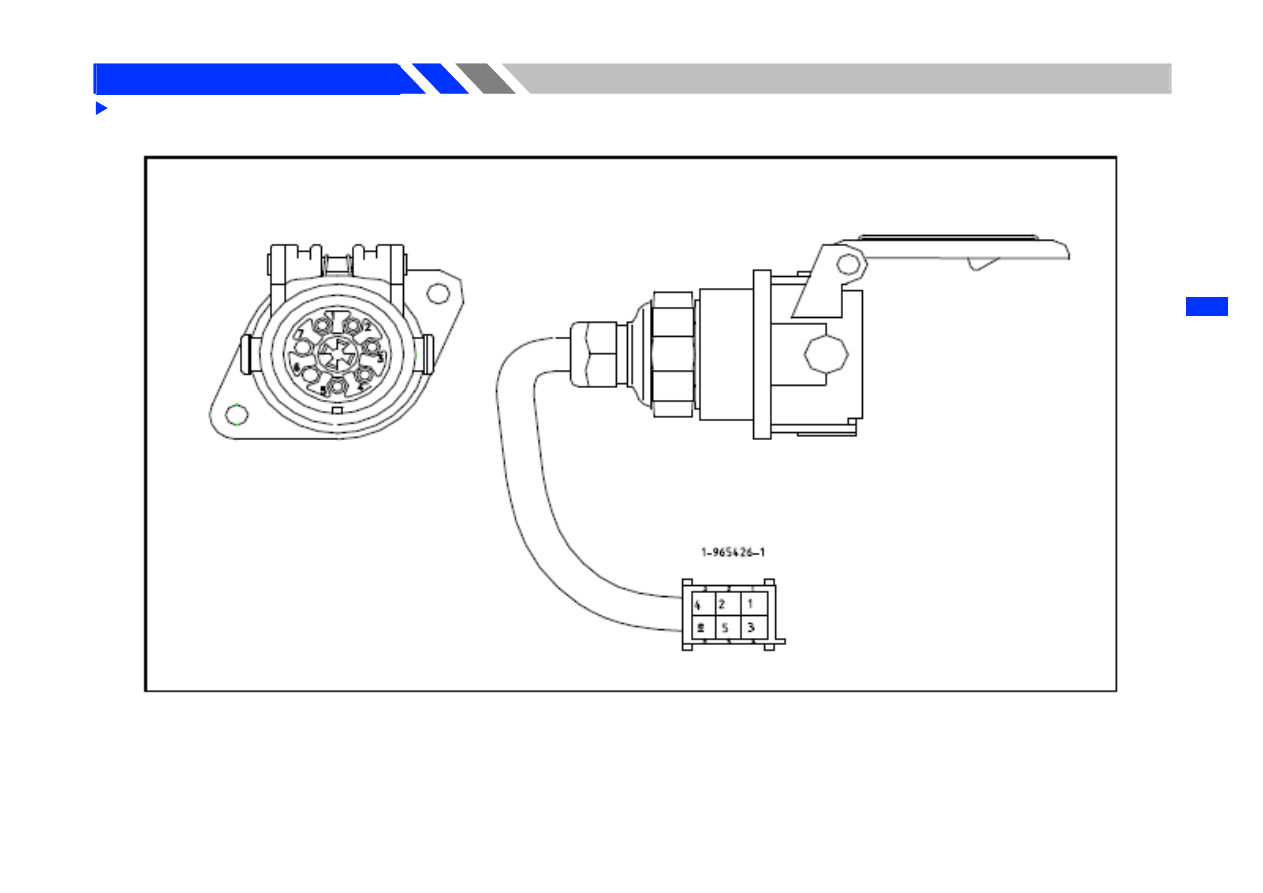

Схема  розетки  электропитания  АБС полуприцепа  и  описание  проводов  нижеследующим.  При  нормальном  удаленном  подключению должно

быть подключено к    контроллеру ABS.





94

Приложения и данные



Отверстия соединителей

Цвета соответствующих проводов

Площадь поперечного сечения

Функция

1

R（Красный）

4.0

Электропитание

2

R/W（Красный /желтый）

1.5

Электропитание

3

B（Красный желтый）

4.0

Соединение металлическое

4

B（Красный желтый）

1.5

Соединение металлическое

5

BL/Y（Синий/желтый）

1.5

Индикатор ABS прицепа





















95



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы



Электрические схемы

6

5

2

3

4

1



1. Система электропитания Пусковая система Система подогревателей

Коричневый



Жёлтый

Генвыключатель  питания  F14  Предохранитель  B1      Генвыключатель  питания  F6  Предохранитель  B2      Предохранителб    Предохранитель  пускового  реле  B  F33      Предохранитель
подогревательного  реле    BF34      Предохранитель    B+  генератора  BF35      Предохранитель  переключателя  зажигания  BF36      Предохранитель  в  ящике  с  плавкими  предохранителями
BF38      F45 Предохранитель подогревателя      K1 Подогревательное реле      K16 пусковое реле
K17 общий рубильник электропитания    M1 стартер      R4 подогреватель воздуха    G1Аккумулятор      G2 генератор переменного тока    X7 Стыковый разъемна шасси кузова      X8 Стыковый
разъемна шасси кузова 3      X82 Разъемраспределительного ящика      X46-57 93-100 Блок с плавкими предохранителями A-P    O-T/Y/RA/RB/RC/RD      X15 разъем переключателя стартера
предварительного нагрева



96

Приложения и данные



4

3

5

6

2

1



Красный

Ярко-красный

Оранжевый

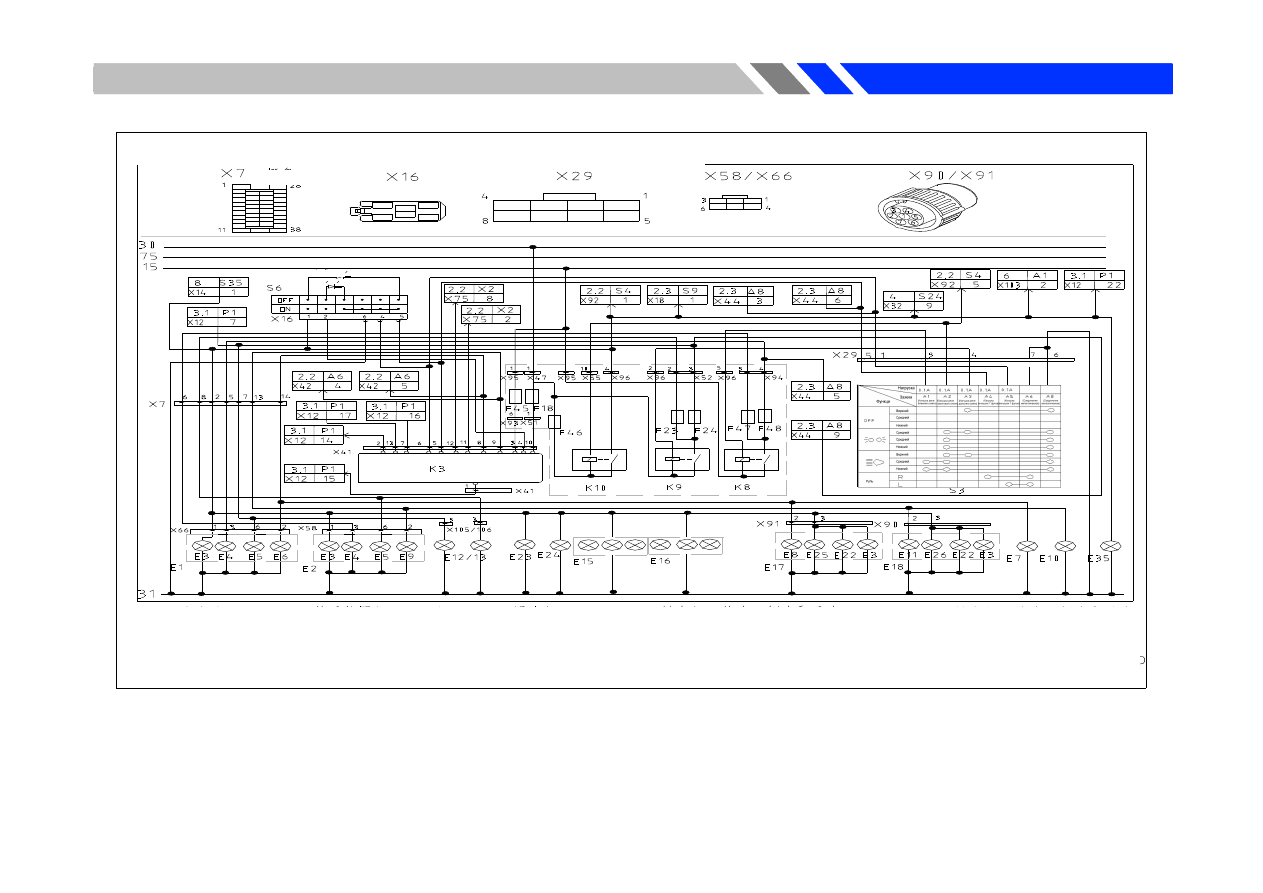

2    1Овсещение и сигнал (

ближний свет, дальний свет,ЭУП , лампочка )




E1.2 Правый и левый передние фонари    E3 Передний и задний позиционные светофоры    E4 лампа    ближнего света    E5 лампа дальнего света    E6,7,8 ЭУП лево-переднего положения на левой стороне и лево-заднего
E9,10,11  ЭУП  право-переднего  положения  На  правой  стороне  и  право-заднего    E23/24  Передний  фонарь,  направо  и  налево    E25/26  Задний  фонарь  ,  направо  и  налево    F46  Предохранитель  реле  задней  фары    F45
Предохранитель подогревателя    F23/24 Предохранитель реле дальнего света правого и левого положения    F18 Предохранитель мигателя    E12/13 Второй дальний свет и противотуманный фара    K3 Мигатель    K8 Реле
ближнего  света    K9  Реле  дальнего    света    K10  Реле  задней  лампы    S3  Переключатель  света    S6  Выключатель  аварийной    X7  Стыковый  разъем3  на  шасси  кузова    X16  Выключатель  аварийной    X29
Разъемпереключателя света    X46-57 93-100 Блок с плавкими предохранителями A-P    O-T/Y/RA/RB/RC/RD    X58 Разъемпередне-правого света    X66 Разъемпередне-левого света    X90 Разъемзадней лампы правого узла
X91 Разъемзадней лампы левого узла    F48/47 Предохранитель реле ближнего света правого и левого положения    E35 Вентиляционный показатель
