97



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы







1

2

6

5

3

4



2.2 Овсещение и сигнал (противотуманные фары, тормозные фары, задние рабочие фары, задний ход-сигнал)

Оранжевый

Желтый

Зеленый

Ярко-зел

Зеленый

Ярко-зел

Ярко-зел

Зеленый

A6 Централизованный контроллер света    B11 уммер заднего хода    E14 Передние противотуманные фары правого и левого положения    E17/18 комбинированные фонари правого и левого положения    E19 Тормозной свет
E20 Задние противотуманные фары    E21 Лампа заднего хода    E28 Задние рабочие лампы    F31 Предохранитель реле тормозного света    F39 Предохранитель реле противотуманных фар    F7 Предохранитель реле задних
рабочих  ламп    F9  Предохранитель  лампы  заднего  хода    F35  Предохранитель  центрального  переключателя  света    K7  Реле  тормозного  света    K12  Реле  задних  рабочих  ламп    K14  Реле  противотуманных  фар    S4
Переключатель передних противотуманных фар    S16 Переключатель лампы заднего хода    S19 Передний тормозной переключатель    S19 Переключатель задних противотуманных фар    S31 Переключатель задних рабочих
ламп    X2  Питательная  розетка  автоприцепа    X7/9  Стыковый  разъемна  шассии  кузова  2/4    X17  Переключательный  разъемзадних    противотуманных  фар    X19  Переключательный  разъемзадних  рабочих  ламп    X42
Разъемцентрального  переключателя  света    X75  Разъемпитательной  розетки  автоприцепа    X90/91  Разъемзадней  лампы  правого  и  левого  узла    X92  Переключательный  разъемпередних  противотуманных  фар    X105/106
разъемпередних противотуманных фар



98

Приложения и данные



6

5

1

2

3

4

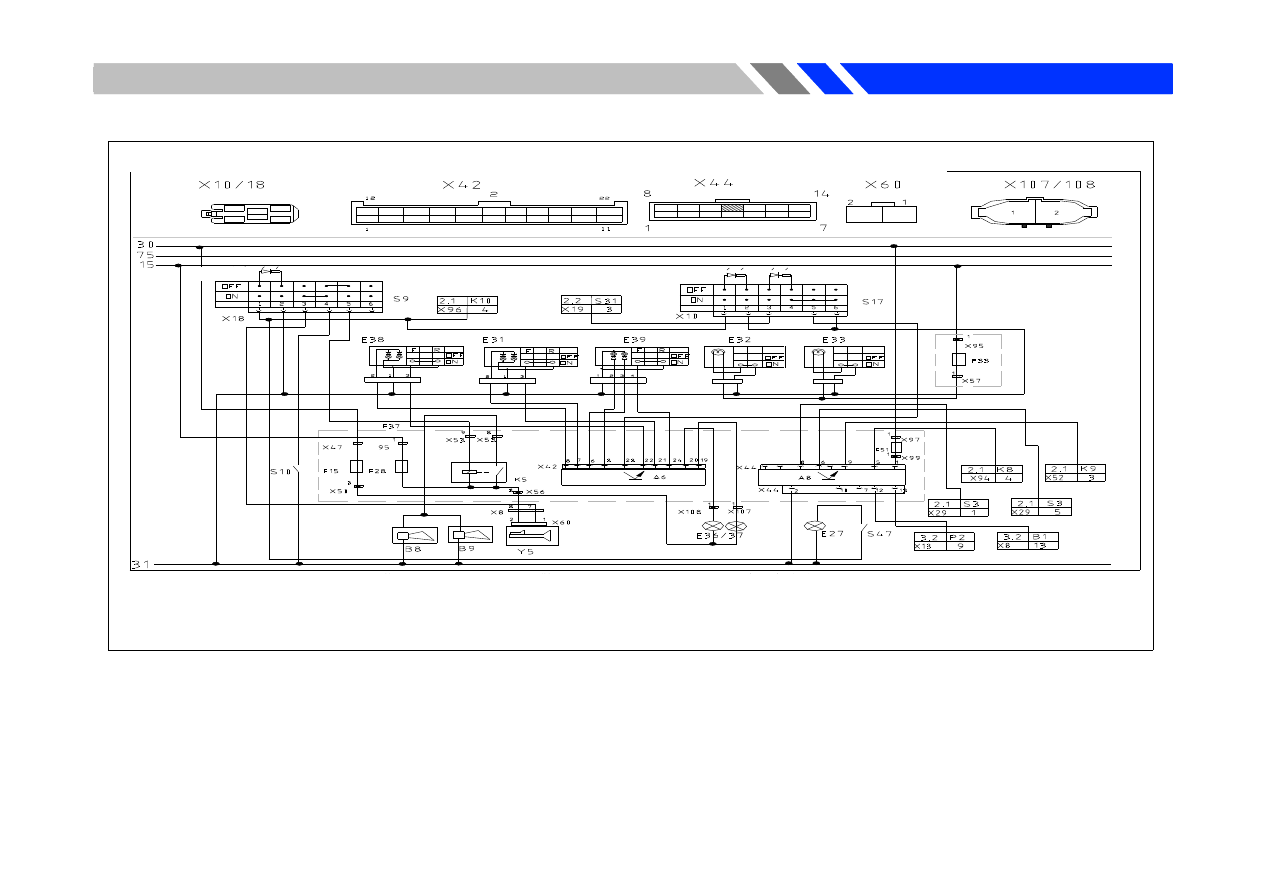

2.3 Овсещение и сигнал камерный плафон , клаксон, сигнальные лампы

Красный

Зеленый

Ярко-зеленый

A6  Централизованный  контроллер  света              E  27  сигнальные  лампы      E36/37  Правая  и  левая  лампы  ступени    E32  Лампа  для  чтения  водителем  левого  положения    E33  Лампа  для  чтения
водителем  правого  положения    E39  Тревожная  лампа  открытия  двери      E31  Левое  внутреннее  освещение      E  38  Правое  внутреннее  освещение      F28  Предохранитель  реле  клаксона      F33
Тревога      F15  Предохранитель  лампы  ступени      F51  Предохранитель  регулятора  скоростей        K5  реле  клаксона      S9  Переключатель  клаксона      S10  Кнопка  клаксона      S17  Переключатель
камерной лампы      X8 Разъем для подключения шасси к кузову 3      X10 Разъемпереключателя камерной лампы      X18 Разъемпереключателя клаксона      X44 Разъемконтроллера скоростей машины
S47  Выключатель  тревожной  лампы      X60  Разъем  электромагтнитного  клапана  воздушного  клаксона      X107/108 Разъем  пучка  на приборах  правой  и  левой  двери      B8/9  Спаренные  звуковые
сигналы      Y5 Электромагтнитный клапан воздушного клаксона





99



Приложения и данные





Э

л

ек

тр

и

че

ск

и

е с

хе

м

ы

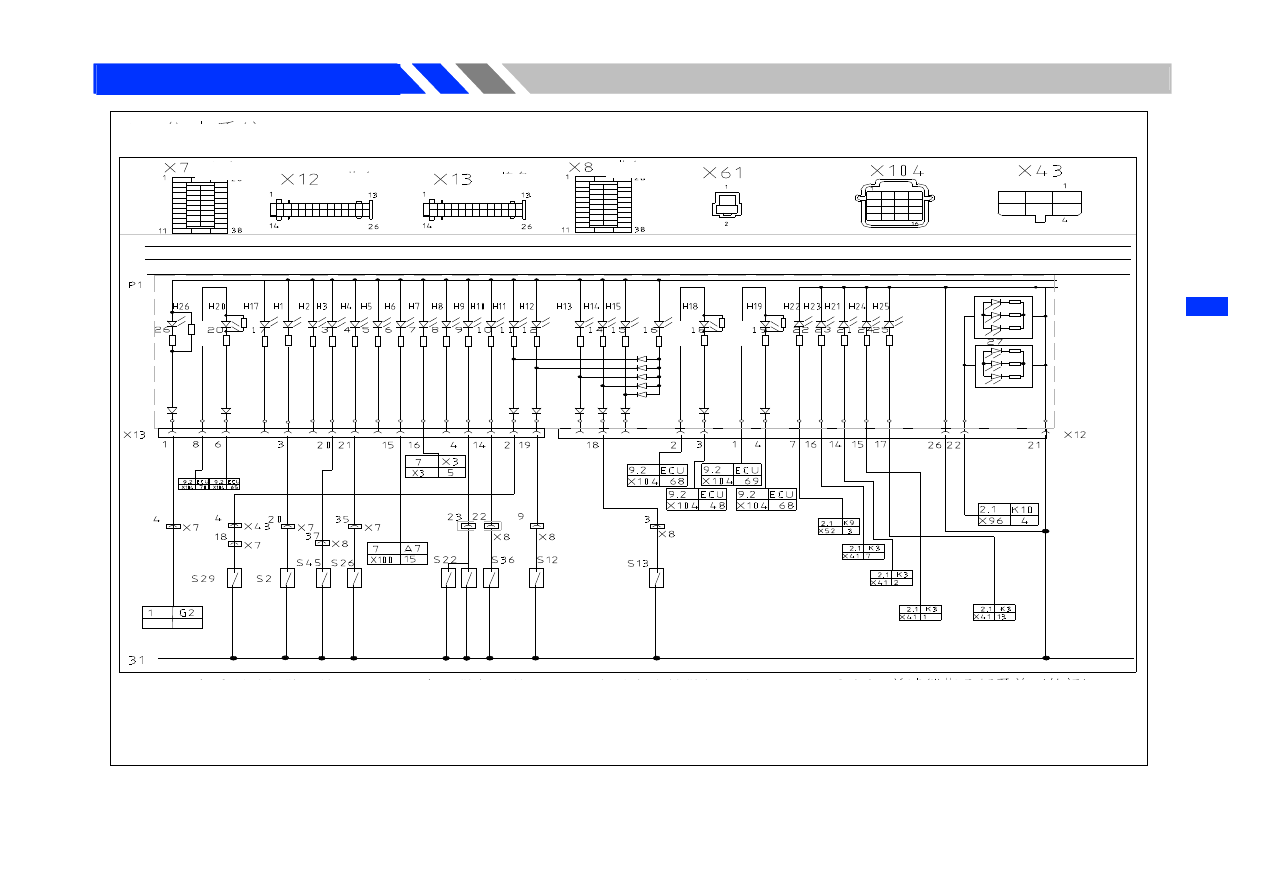

3.1 Приборная система

Коричневый



Желтый



Синий

Желтый

S2 Ручной тормозной    пневмовыключатель сигнализации    S12 Пневмовыключатель сигнализации    S13 Тумблер сигнализации в кабине    S22 Выключптель
указательной  лампы  механизма  блокировки  дифференциала  (между  колесами)    S26  Переключатель  высшей  и  низшей  передач    S29  Выключатель
сигнализации    уровня  воды    S36  Выключатель  указательной  лампы  механизма  блокировки  дифференциала  (  между  валами)        X7  Стыковой  разъем
кузова  шасси    (оранжевый)    X8  Стыковой  разъем  кузова  шасси    (Желтый)    X13  Разъем  прибора(Синий  )    X12  Разъем  прибора(желтый  )    X43  разъем
контроллера уровня    P1 Комбинация приборов





100

Приложения и данные

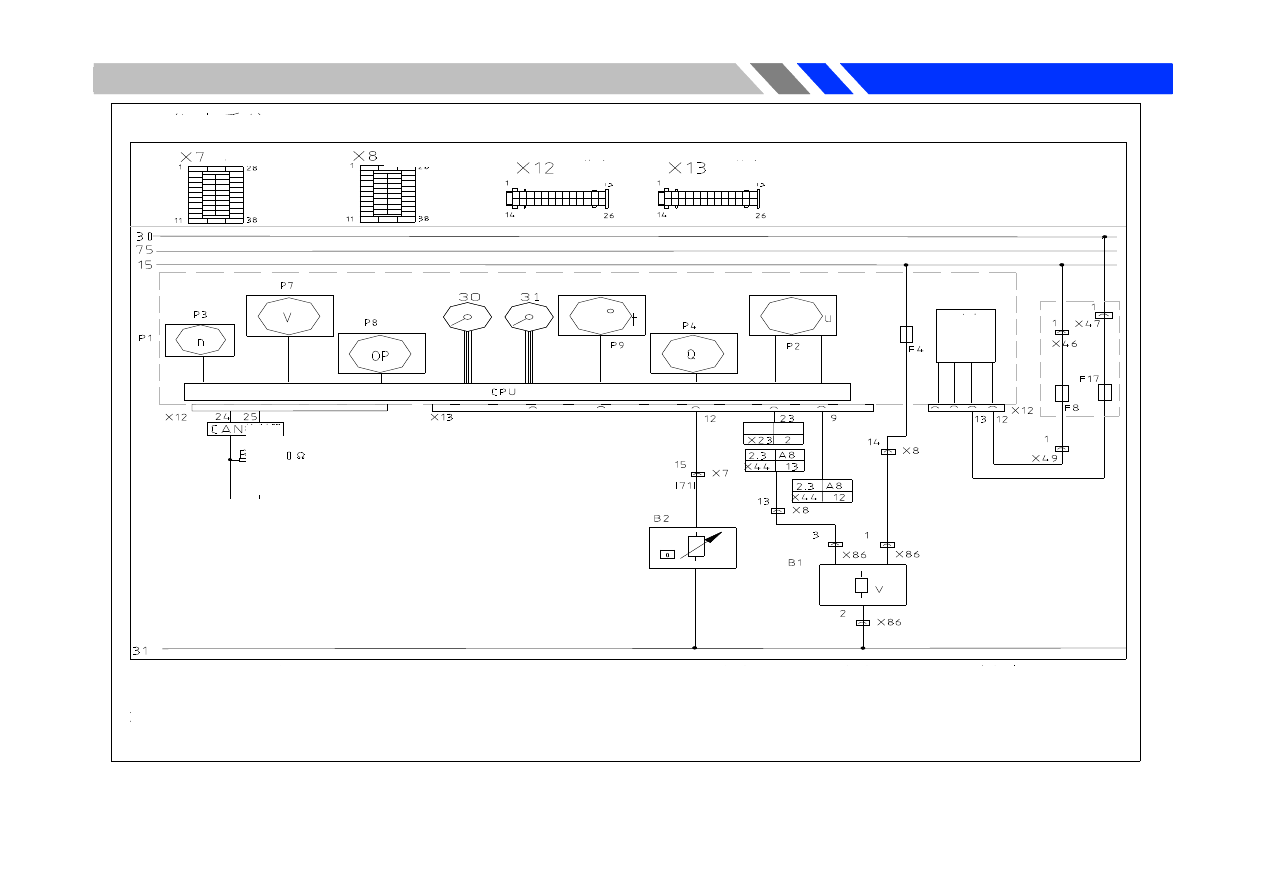

3.2 Приборная система

Оранжевый

Желтый

Желтый

Синий



Модуль

напряж



Контроллер CAN




B1 Датчик спидометра скорости    B2 Датчик указателя уровня топлива    F8 Предохранительная проволока прибора︱ON︱    F17 Блок предохранителей    F37
Блок  предохранителей    P1  Комбинация  приборов    P2  Электронный  спидометр  скорости    P3  Счетчик  оборотов  двигателя    P4  Указатель  уровня  топлива
P7 Вольтметр    P8 Масляный манометр    P9 Указатель температуры воды    X7 Стыковой разъем кузова с шасси(Оранжевый)    X8 Стыковой разъем кузова с
шасси(Желтый)    X12 1Разъем прибора1    X13 1Разъем прибора1    X86 Разъемы датчика одометра
