Система турбонаддува (ЗС-Т, ЗС-ТЕ)

69

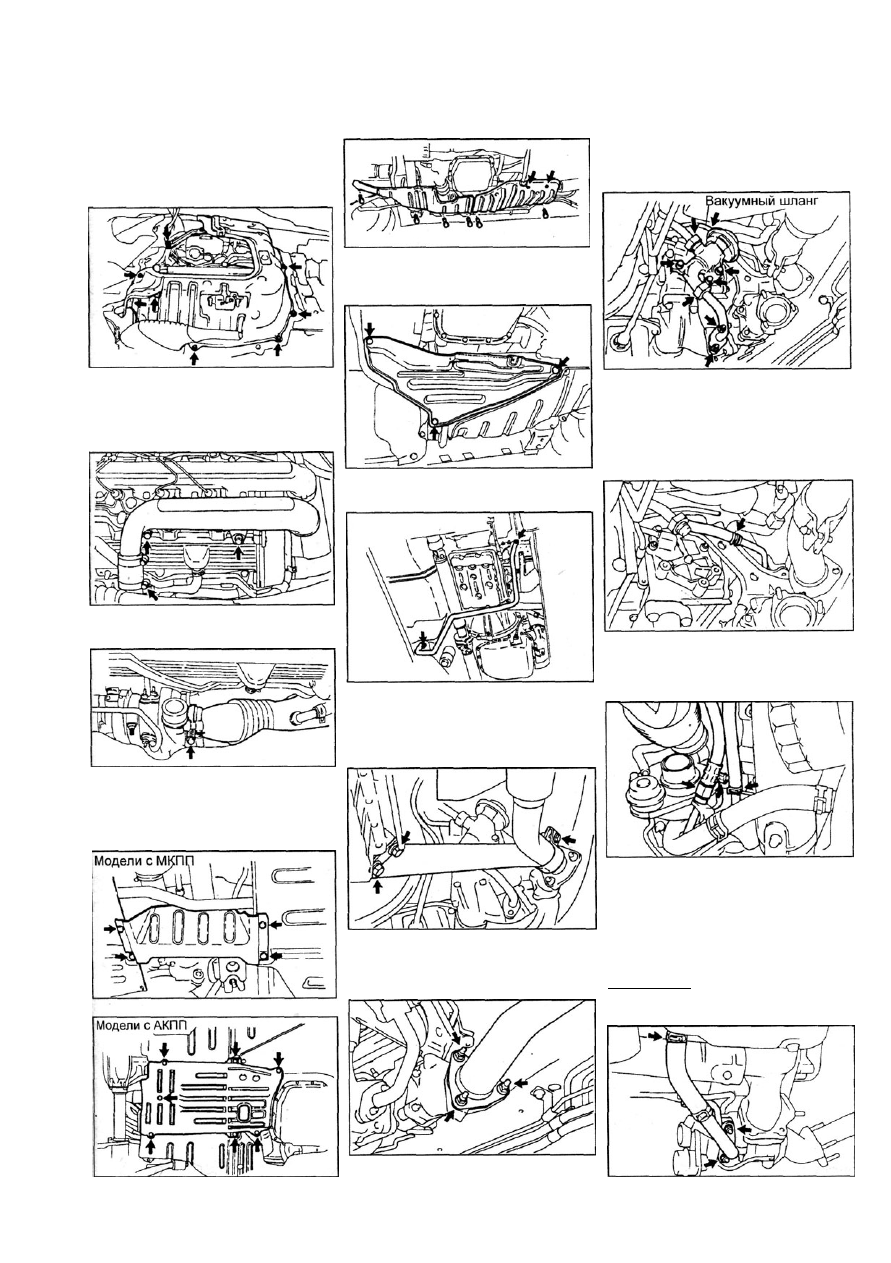

17. Снимите переднюю крышку мотор­

ного отсека.

а) Освободите зажимы правой зад­

ней части передней крышки мотор­

ного отсека

б) Отверните шесть/девять болтов

(модели с МКПП/с АКПП) и снимите

переднюю крышку моторного отсека.

27. Снимите клапан системы рецирку­

ляции ОГ и трубку №1.

а) Отсоедините вакуумный шланг

клапана.

б) Отверните две гайки крепления

трубки №1 со стороны выпускного

коллектора.

18. Снимите впускной патрубок.

а) Ослабьте хомуты и отсоедините

шланг от впускного патрубка.

б) Отверните болты и снимите впу­

скной патрубок.

19. Ослабьте хомут и снимите воз­

душный шланг от турбокомпрессора.

24. (Модели с АКПП) Снимите левый

задний защитный кожух, отвернув

болты крепления.

25. Снимите кронштейн №3 крепления

защитных кожухов, отвернув два болта.

26. Снимите приемную трубу.

а) Ослабьте болты зажимов трубы.

б) Отверните два болта, отодвиньте

зажим и снимите кронштейн прием­

ной трубы.

20. Слейте охлаждающую жидкость.

21. Слейте масло из двигателя.

22. Снимите защитный кожух №2 дви­

гателя, отвернув болты, как показано

на рисунке.

в) Используя головку на 14 мм, от­

верните три гайки крепления прием­

ной трубы к выходному патрубку

турбокомпрессора.

г) Снимите прокладку.

в) Ослабьте штуцерные гайки трубки

№1 и трубки №2.

г) Отверните три болта и снимите

клапан системы рециркуляции ОГ,

прокладку и трубку №1.

28. Отсоедините шланг №2 от трубки ох­

лаждающей жидкости, ослабив зажим.

29. Отсоедините шланг №1 от трубки ох­

лаждающей жидкости, ослабив зажим.

30. Снимите отводящий шланг от мас­

ляного фильтра.

31. Снимите шланг №2 от трубки от­

вода масла.

32. Снимите трубку и шланг отвода

масла.

а) Ослабьте зажим и снимите шланг

со стороны масляного поддона.

б) Отверните две гайки, снимите труб­

ку и шланг отвода масла и прокладку.

Примечание: будьте осторожны, не

допускайте попадания грязи в мас­

ляную трубку и шланг.

23. Снимите правый защитный кожух

двигателя и задний защитный кожух,

отвернув болты крепления.

70

Система турбонаддува (ЗС-Т, ЗС-ТЕ)

33. Снимите стойку турбокомпрессора.

а) Отверните болт крепления трубки

№2 подвода охлаждающей жидко­

сти от стойки турбокомпрессора и

два болта крепления стойки.

б) Отверните болты крепления стойки.

34. Отверните три болта и снимите

теплозащитный экран выпускного кол­

лектора.

35. Отверните болты и гайки, снимите

выпускной коллектор в сборе с турбо­

компрессором.

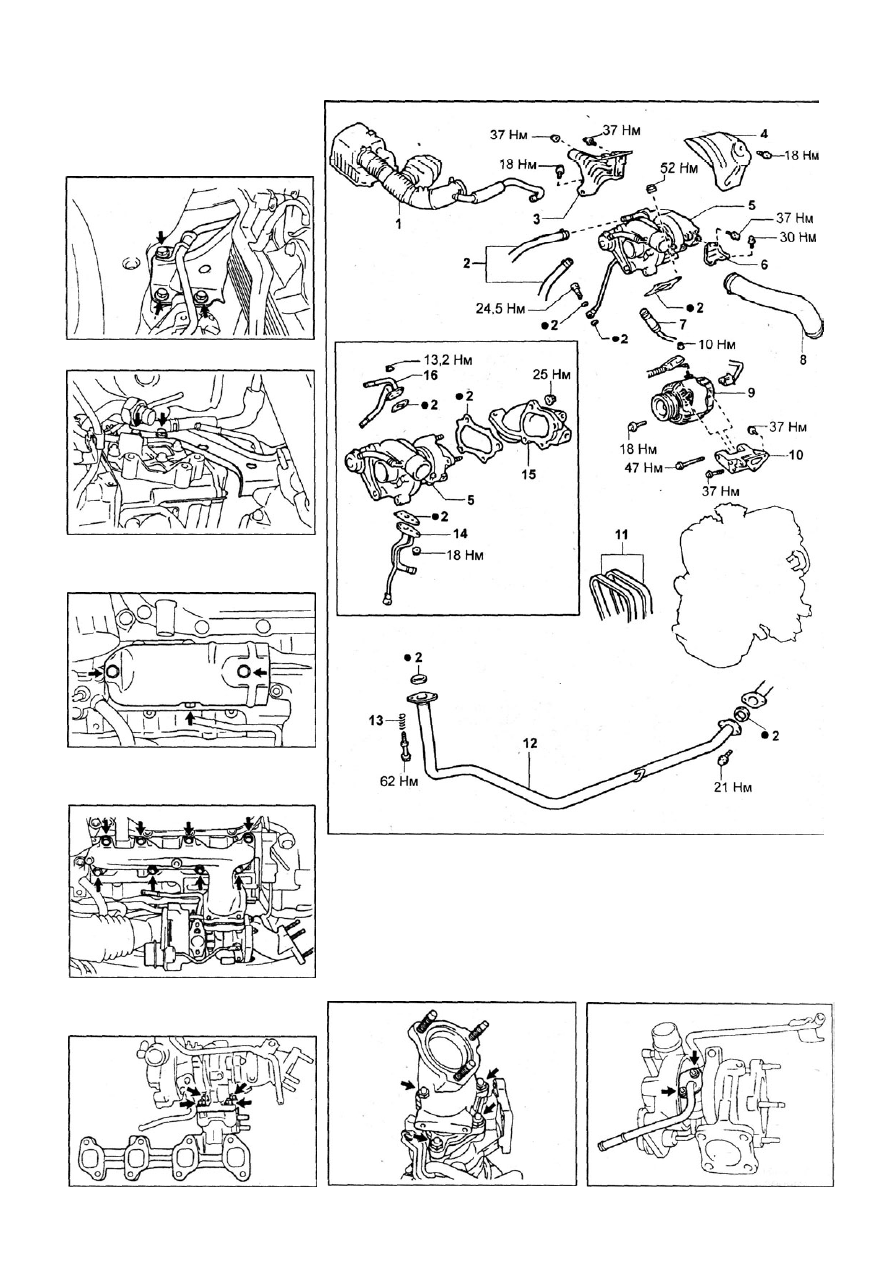

Снятие и установка турбокомпрессора (Lite/Town - Асе). 1 - воздушный

фильтр и впускной патрубок в сборе, 2 - прокладка, 3 - теплозащитный

экран выпускного коллектора, 4 - теплозащитный экран турбокомпрессо­

ра, 5 - турбокомпрессор, 6 - кронштейн, 7 - трубка отвода масла, 8 - воз­

душный шланг, 9 - генератор, 10 - кронштейн генератора, 11 - ремень при­

вода генератора, 12 - приемная труба, 13 - пружина, 14 - трубка подачи

масла, 15 - выходной патрубок (турбокомпрессора), 16 - трубка №1 пода­

чи охлаждающей жидкости.

37. Отверните четыре гайки, снимите 38. Отверните две гайки, снимите

выходной патрубок турбокомпрессора трубку №2 подвода охлаждающей

и прокладку. жидкости и прокладку.

36. Отверните четыре гайки, отсоеди­

ните турбокомпрессор от выпускного

коллектора и снимите прокладку.

Система турбонаддува (ЗС-Т, ЗС-ТЕ)

71

39. Отверните две гайки, снимите

трубку №1 подвода охлаждающей

жидкости и прокладку.

(Ipsum, Lite/Town - Асе)

Для снятия и установки турбокомпрес­

сора пользуйтесь сборочными рисун­

ками.

Проверка турбокомпрессора

1. Проверьте вращение колес. Убеди­

тесь, что колеса вращаются плавно.

Если колеса не вращаются или вра­

щаются с сопротивлением - замените

турбокомпрессор.

2. Проверьте осевой зазор вала ком­

прессора.

Установите стрелочный индикатор со

стороны компрессора, передвигая рукой

колесо турбины, измерьте осевой зазор.
Осевой зазор не более 0,11 мм

Если осевой зазор выходит за допус­

тимые пределы - замените турбоком­

прессор.

3. Проверьте радиальный зазор вала

компрессора.

а) Через отверстие слива масла из

турбокомпрессора установите инди­

катор на вал компрессора.

б) Перемещая вал в радиальном

направлении, измерьте радиальной

зазор.

Снятие и установка турбокомпрессора (Ipsum). 1 - турбокомпрессор,

2 - прокладка, 3 - теплозащитный экран №1 коллектора, 4 - турбокомпрес­

сора, 5 - теплозащитный экран №2 коллектора, 6 - трубка №1 подвода ох­

лаждающей жидкости, 7 - воздушный фильтр и впускной патрубок в сбо­

ре, 8 - впускной патрубок (турбины), 9 - шланг №1 охлаждающей жидко­

сти, 10 - шланг №2 охлаждающей жидкости, 11 - масляная трубка,

12 - пружина, 13 - приемная труба, 14 - выходной патрубок (турбины),

15 - кронштейн коллектора.

4. Проверьте работу привода испол­

нительного механизма.

а) Осмотрите исполнительный ме­

ханизм и убедитесь в отсутствии

внешних повреждений.

б) Отсоедините шланг диафрагмы

привода.

в) Создайте над диафрагмой давле­

ние 0,75 - 0,90 бар: шток привода

должен переместиться, и клапан

должен открыться.

Предупреждение: никогда не подавайте

на диафрагму давление более 1,4 бар.

Проверка исполнительного

механизма

1. При необходимости снимите испол­

нительный механизм.

а) Отсоедините воздушный шланг.

б) Отверните два болта крепления

исполнительного механизма к кор­

пусу турбокомпрессора.

Радиальный

зазор не более 0,16 мм

Если радиальной зазор выходит за

допустимые пределы - замените тур­

бокомпрессор.

в) Снимите стопорное кольцо креп¬

ления штока к клапану и снимите

исполнительный механизм.

72

Система турбонаддува (ЗС-Т, ЗС-ТЕ)

2. Отрегулируйте ход штока исполни­

тельного механизма.

Примечание: регулировка осуществ­

ляется на установленном исполни­

тельном механизме.

а) Установите стрелочный индика­

тор и подайте давление

0,88 - 0,90 бар (для моделей: Camry

SV40, Ipsum, Estima Emina/Lucida)

или 0,76 бар (Lite/Town - Асе) на ис­

полнительный механизм и измерьте

ход штока.

Ход штока 1,2 - 1,7 мм

б) Исходя из измеренного значения

хода штока, выберите из ниже при­

веденной таблицы необходимую

толщину шайбы.

в) При необходимости установите

новые шайбы и болты, подайте дав-

ление 1,09 бар.

Момент затяжки 19 Н•м

Ход штока,

мм

1,20 - 1,70

1,71 - 2,20

2,21 - 2,70

2,71 - 3,20

3,21 - 3,70

3,71 - 4,20

4,21 - 4,70

4,71 - 5,20

5,21 - 5,70

5,71 - 6,20

6,21 - 6,70

6,71 - 7,20

7,21 - 7,70

7,71 - 8,20

Рекомендуемая

толщина шайбы, мм

-

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

6,5

Примечание:

- Для получения необходимой тол­

щины можно использовать набор

шайб различной толщины (0,5; 1,0;

2,0; 3,0 мм).

- Используйте такой же набор шайб

различной толщины между испол­

нительным механизмом и корпусом.

- Если необходимая толщина шай­

бы больше 3,5 мм, то замените

установочные болты исполни­

тельного механизма.

г) Подайте давление 0,88 бар на ис­

полнительный механизм и повторно

проверьте ход штока.

Номинальное

значение 1,20- 1.70 мм.

При необходимости замените шайбы.

4. Подсоедините воздушный шланг.

5. Проверьте давление наддува. (См.

подраздел "Проверки на автомобиле").
