Подвеска - задняя подвеска 111

3. Используя пресс, снимите подшип­

ник.

4. Снимите прокладку и корпус под­

шипника.
5. Установите новую прокладку и кор­

пус подшипника.
Примечание: нанесите герметик на

прокладку.

6. Используя специнструмент и пресс,

установите новый подшипник.

7. Используя специнструмент и пресс,

установите новый ротор датчика час­

тоты вращения (ABS).

8. Установите новую распорную втулку

подшипника.

а) Нагрейте втулку до температуры

150°С.

б) Используя специнструмент и

пресс, установите распорную втулку.

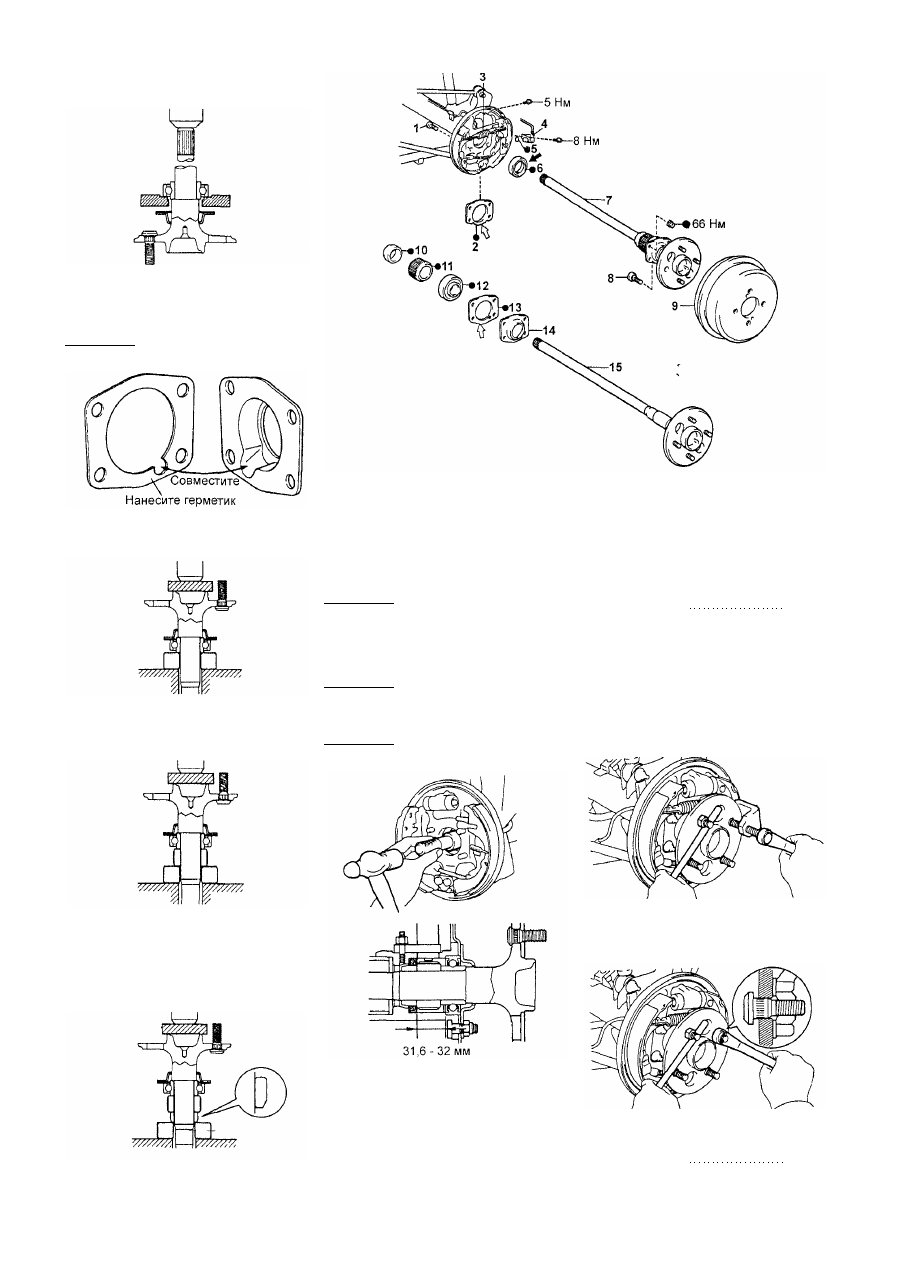

Снятие полуоси (модели 4WD). 1 - болт, 2 - прокладка, 3 - автоматический

регулятор, 4 - датчик частоты вращения (ABS), 5 - кольцевое уплотнение,

6 - сальник, 7 - полуось в сборе, 8 - болт ступицы задней оси, 9 - тормоз­

ной барабан, 10 - распорная втулка подшипника, 11 - ротор датчика часто­

ты вращения (ABS), 12 - подшипник, 13 - прокладка, 14 - корпус подшипни­

ка, 15 - полуось.

Установка

Примечание: моменты затяжки бол­

тов и гаек крепления смотрите на

сборочном рисунке "Снятие полуоси

(модели 4WD)".

1. Установите прокладку и тормозной

механизм в сборе.
Примечание: нанесите герметик на

прокладку.

2. Используя специнструмент, устано­

вите сальник
Примечание: нанесите консистентную

смазку на рабочую кромку сальника.

7. Установите тормозной барабан.

8. Установите заднее колесо.

Момент затяжки 103 Н-м

9. Проверьте работу антиблокировоч­

ной системы тормозов (см. главу

"Тормозная система").

Замена болта ступицы

1. Поддомкратьте автомобиль и сни­

мите заднее колесо.
2. Снимите тормозной барабан.

3. Используя специнструмент, снимите

болт ступицы, как показано на рисунке.

4. Удерживая ступицу и затягивая гай­

ку, установите новый болт ступицы

задней полуоси.

3. Используя специнструмент, устано­

вите полуось.

4. Затяните четыре болта крепления

тормозного механизма.

5. Установите датчик частоты враще­

ния (ABS).

6. Установите пружину регулятора.

5. Установите тормозной барабан.
6. Установите заднее колесо.
Момент затяжки 103 Н м

112

Рулевое управление

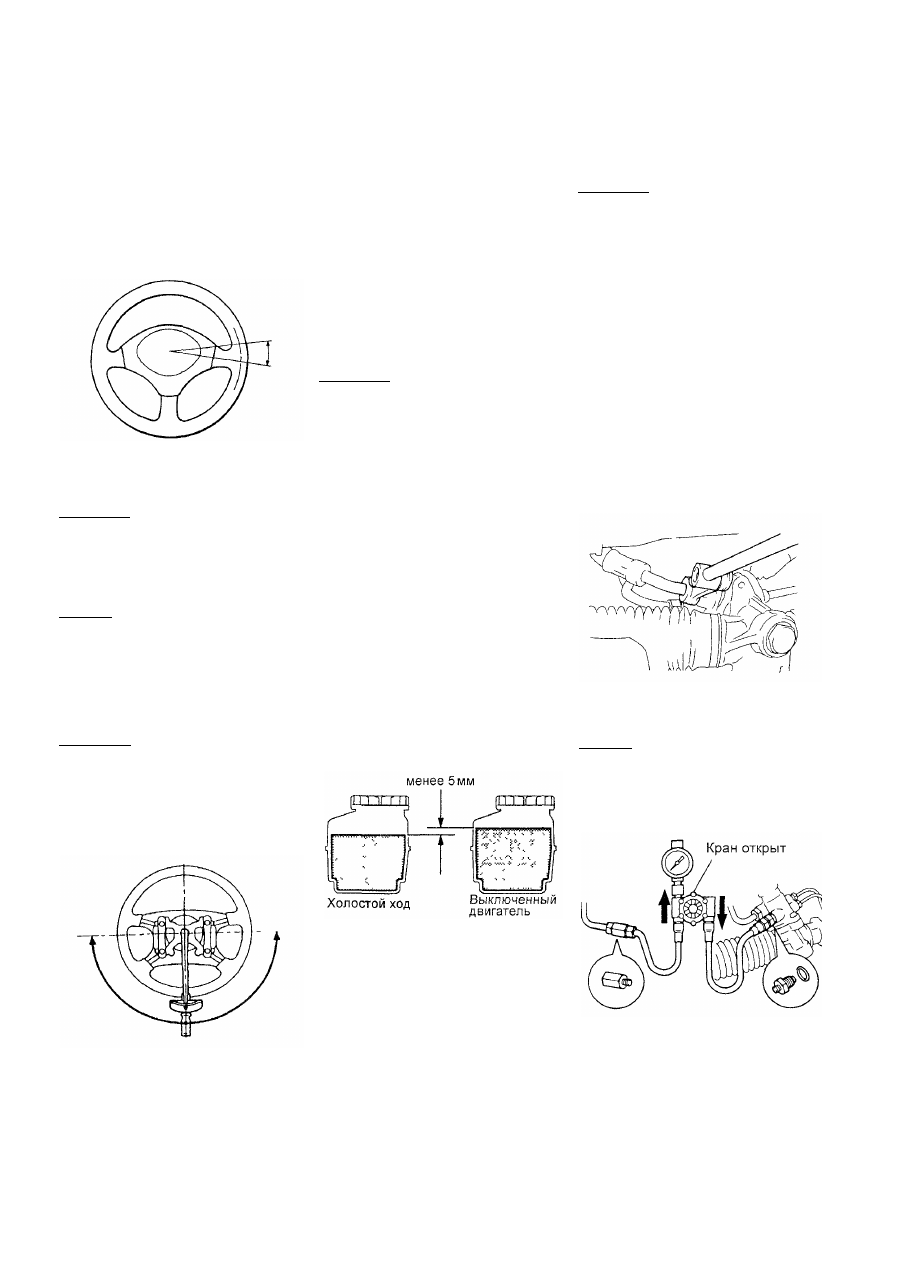

Проверка  л ю ф т а
рулевого колеса

На стоящем автомобиле, установив
колеса в положение движения по пря­
мой, покачайте руль из стороны в сто­
рону с небольшим усилием Если
люфт превышает допустимый, произ­
ведите ремонт
Максимальный люфт 30 мм

Проверка усилия

на рулевом колесе

Примечание перед проведением про­
верки усилия на рулевом колесе про­
верьте давление в шинах, тип шин и
поверхность контакта шин

1 Снимите накладку рулевого колеса
(см главу "Система безопасности
(SRS)")

Внимание храните накладку лицевой

поверхностью вверх

2 Определите усилие на рулевом

колесе

а) Остановите автомобиль на ровной

поверхности и установите рулевое
колесо в центральное положение
б) Запустите двигатель и установите
обороты холостого хода

Примечание прогрейте рабочую

жидкость до 75 - 80° С

в) Установите динамометрический

ключ, как показано на рисунке
г) Измерьте усилие на рулевом ко­

лесе в обоих направлениях

Предельно допустимое

усилие 7,85 Н м

д) Проверьте затяжку гайки крепле­

ния рулевого колеса

Момент затяжки 34 Н м

е) Установите рулевое колесо в на­

правлении движения по прямой

3 Установите накладку рулевого ко­

леса (см главу "Система безопасно­

сти (SRS)")

Проверка ремня привода

насоса усилителя

См соответствующий раздел главы

"Техническое обслуживание и общие

процедуры проверки и регулировки"

Проверка уровня

рабочей жидкости

1 Установите автомобиль на горизон­

тальную площадку
2 При выключенном двигателе про­
верьте уровень рабочей жидкости и

долейте в случае необходимости

Рабочая

жидкость ATF DEXRON II или III

Примечание если рабочая жидкость

прогрета (40 - 80 °С), уровень жидко­

сти находится в интервале "НОТ" на

бачке или щупе если холодная (около

20°С) - в интервале "COLD"
3 Прогрейте рабочую жидкость

а) Запустите двигатель и установите

частоту вращения 1000 об/мин

б) Поверните рулевое колесо не­

сколько раз от упора до упора для

увеличения температуры рабочей

жидкости до 40 - 80°С

4 Проверьте отсутствие вспенивания

или эмульсификации жидкости При

наличии вспенивания или эмульсифи­

кации прокачайте систему усилителя

рулевого управления
5 Проверьте повышение уровня жид­

кости

а) Измерьте уровень жидкости при

работающем двигателе
б) Выключите двигатель, подождите

несколько минут и измерьте уровень

жидкости

Максимальное увеличение уровня

жидкости 5 мм

Если увеличение уровня жидкости бо­

лее 5 мм, прокачайте систему

6 Проверьте уровень рабочей

жидкости

Прокачка системы

усилителя рулевого

управления

1 Проверьте уровень рабочей жидко­

сти в бачке

2 Долейте рабочей жидкости в бачок

до уровня на 10 - 15 мм выше макси­

мального

3 При выключенном двигателе по­

верните рулевое колесо от упора до

упора несколько раз

4 Запустите двигатель и установите

1000 об/мин

Поверните рулевое колесо от упора

до упора, удерживая его в крайнем

положении 2 - 3 секунды Повторите

эту процедуру три-четыре раза

Примечание время поворота рулево­

го колеса от упора до упора должно

составлять 5 - 6 секунд
5 Проверьте повышение уровня жид­

кости (см раздел "Проверка уровня

рабочей жидкости")

6 Выключите двигатель

7 Проверьте отсутствие вспенивания

или эмульсификации жидкости При

наличии вспенивания или эмульси­

фикации проверьте отсутствие уте­

чек в системе

8 Проверьте уровень рабочей жидкости

Проверка  д а в л е н и я

рабочей жидкости

усилителя рулевого

управления

1 Отсоедините нагнетательный тру­

бопровод от корпуса рулевого меха­

низма

2 При помощи переходников подсое­

дините манометр, как показано на ри­

сунке

Внимание

- При установке кран манометра

должен быть открыт

- При подсоединении переходников

не прикладывайте большого уси­

лия, чтобы не сорвать резьбу

3 Прокачайте систему усилителя ру­

левого управления
4 Прогрейте рабочую жидкость

а) Запустите двигатель и установите

частоту вращения 1000 об/мин
б) Поверните рулевое колесо от

упора до упора два или три раза,

чтобы прогреть рабочую жидкость

Температура рабочей

жидкости 75-80° С

Рулевое управление 113

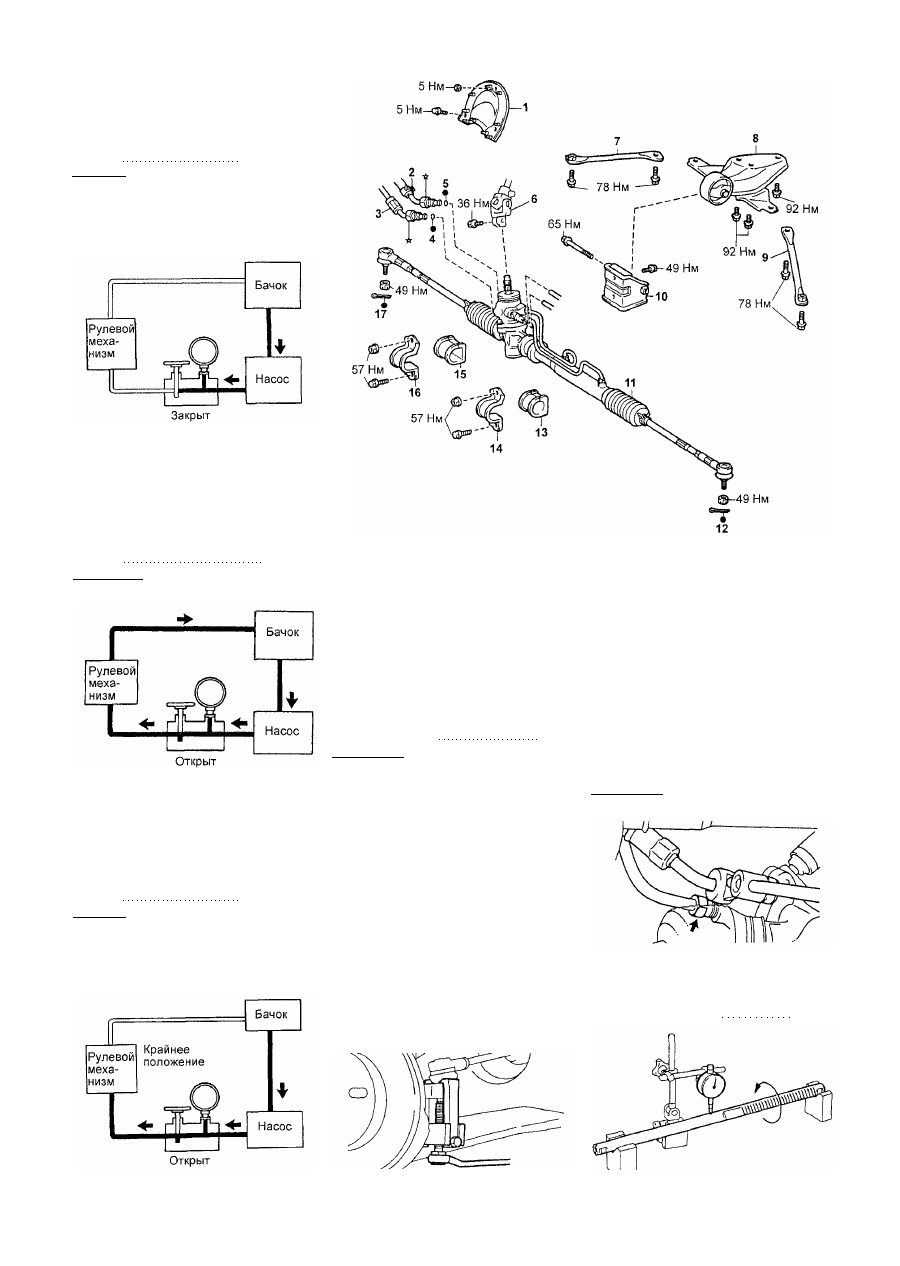

5. Проверьте давление рабочей жид­
кости при закрытом кране манометра.
Закройте кран манометра и измерьте
давление.
Минимально допустимое
давление 6,9 - 7,4 МПа
Внимание:

- Не держите кран закрытым более

10 секунд.

- Не позволяйте температуре ра­
бочей жидкости стать слишком
высокой.

6. Проверьте давление жидкости при

открытом кране манометра.

а) На холостом ходу двигателя от­

кройте кран полностью.
б) Измерьте давление жидкости при

частоте вращения двигателя

1000 об/мин и 3000 об/мин.

Максимально допустимая разница
давлений 0,49 МПа
Примечание: не поворачивайте руле­

вое колесо.

7. Проверьте давление жидкости при

повороте рулевого колеса в крайнее

положение.

На холостом ходу двигателя и при

полностью открытом клапане повер­

ните рулевое колесо на максималь­

ный угол.
Минимально допустимое
давление 6,9 - 7,4 МПа
Внимание:

- Не удерживайте рулевое колесо в

крайнем положении более 10 секунд.

- Не позволяйте температуре ра­

бочей жидкости стать слишком

высокой.

Снятие рулевого механизма. 1 - крышка отверстия  д л я рулевой колонки,

2 - возвратный трубопровод, 3 - нагнетательный трубопровод, 4, 5 - коль­

цевое уплотнение, 6 - нижний универсальный шарнир промежуточного

вала рулевого управления, 7, 9 - усилитель, 8 - задняя опора силового аг­

регата, 10 - кронштейн задней опоры, 11 - рулевой механизм в сборе,

12, 17 - шплинт, 13, 15 - втулка, 14, 16 - кронштейн крепления рулевого ме­

ханизма.

8. Подсоедините нагнетательный тру­

бопровод.

а) Отсоедините манометр.

б) Подсоедините нагнетательный

трубопровод к корпусу рулевого ме­

ханизма.

Момент затяжки 25 Н-м
Примечание: будьте осторожны, при

затяжке не прикладывайте излишних

усилий.

9. Проверьте уровень рабочей жидко­

сти в бачке и долейте в случае необ­

ходимости.

10. Прокачайте систему усилителя ру­

левого управления.

Рулевой механизм

Снятие

1. При снятии руководствуйтесь сбо­

рочным рисунком "Снятие рулевого

механизма".

2. Обратите внимание на следующие

операции:

а) Слейте рабочую жидкость гидро­

усилителя.

б) При отсоединении наконечников

рулевых тяг от поворотных кулаков

используйте съемник.

в) Перед отсоединением задней опо­

ры силового агрегата поддомкратьте

двигатель в сборе с коробкой.

г) При отсоединении вала червяка

от промежуточного вала нанесите

метки на вал червяка и универсаль­

ный шарнир промежуточного вала.

г) При отсоединении трубопроводов

гидроусилителя используйте спец­

инструмент.

Примечание: будьте осторожны, не
повредите трубопроводы.

Проверка рейки

1. Используя индикатор, проверьте
прогиб рейки.

Максимальный прогиб 0,15 мм

114

Рулевое управление

2. Проверьте поверхность рейки на б) Отогните загнутые части стопор-
отсутствие износа и повреждений. ной шайбы.
Примечание: не используйте желез- Внимание: не повредите рейку.
ную щетку при очистке.

Замена рулевых тяг

1. Отсоедините наконечник рулевой

тяги от рычага поворотного кулака.
2. Ослабьте контргайку и отверните

наконечник рулевой тяги.
3. Снимите рулевую тягу.

а) Ослабьте хомуты и снимите че­

хол рулевой тяги.

Внимание: будьте осторожны, что­

бы не повредить чехол.

в) Отверните рулевую тягу, как по­

казано на рисунке. Снимите стопор­

ную шайбу.

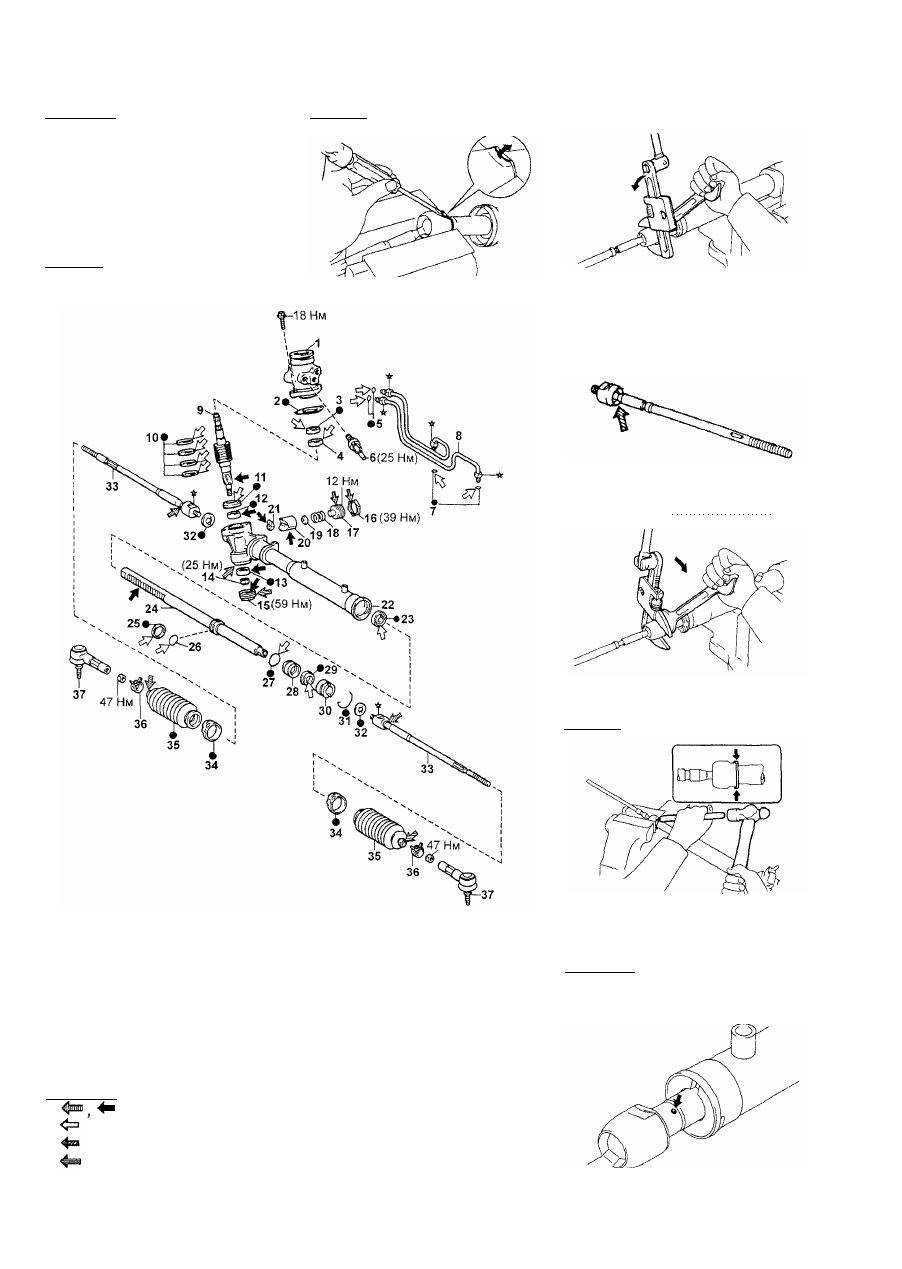

Рулевой механизм. 1 - корпус червяка, 2 - прокладка, 3 - сальник, 4 - под­

шипник, 5, 7 - кольцевое уплотнение, 6 - клапан увеличения частоты вра­

щения холостого хода, 8 - трубопроводы системы гидроусилителя руле­

вого управления, 9 - червяк с управляющим клапаном, 10 -  т е ф л о н о в о е

кольцо, 11 - сальник, 12, 13 - подшипник, 14 - контргайка, 15 - крышка кор­

пуса, 16 - контргайка, 17 - крышка направляющей рейки, 18 - пружина,

19 - седло пружины, 20 - направляющая рейки, 21 -  с е д л о направляющей

рейки, 22 - корпус рулевого механизма, 23 - сальник, 24 - рейка рулевого

механизма, 25 -  т е ф л о н о в о е кольцо, 26, 27 - кольцевое уплотнение,

28 - втулка, 29 - сальник, 30 - ограничитель хода, 31 - проволочное кольцо,

32 - стопорная шайба, 33 - рулевая тяга, 34 - большой хомут, 35 - чехол,

36 - малый хомут, 37 - наконечник рулевой тяги.
Примечание: при сборке на детали, указанные стрелками, нанесите:

- консистентную смазку,

- рабочую жидкость гидроусилителя,

- силиконовую консистентную смазку,

- герметик.

4. Установите новую рулевую тягу.

а) Установите новую стопорную

шайбу.
б) Нанесите консистентную смазку

на шаровой шарнир рулевой тяги

(на рисунке указан стрелкой).

в) Установите и затяните рулевую

тягу.

Момент затяжки 59 Н-м

г) Используя латунный стержень и

молоток, загните стопорную шайбу.

Внимание: не повредите рейку.

5. Установите чехол и хомуты.

а) Убедитесь, что отверстие в рейке

не забито смазкой. При необходи­

мости очистите отверстие от смазки.

Примечание: если отверстие заби­

то, то давление, возникающее внут­

ри чехла при повороте рулевого ко­

леса, может повредить чехол.
