Автоматическая коробка передач 87

4. Убедитесь, что при нажатии штифта,

наконечники троса со стороны замка

зажигания и со стороны коробки пере­

дач одновременно выдвигаются.

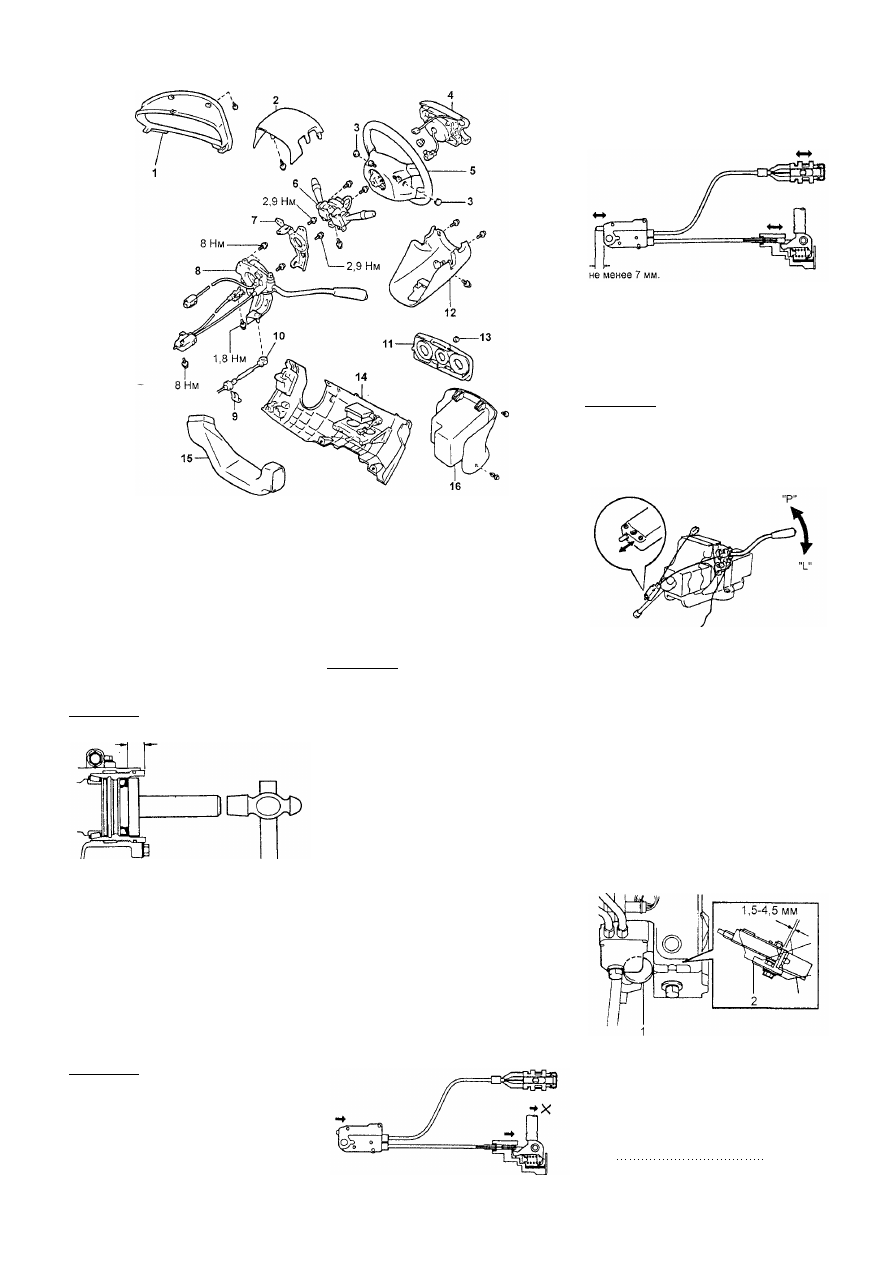

Снятие и установка селектора. 1 - отделка комбинации приборов, 2 - верхний

кожух рулевой колонки, 3 - заглушка, 4 - накладка рулевого колеса в сборе,

5 - рулевое колесо, 6 - комбинированный переключатель, 7 - кронштейн,

8 - селектор в сборе, 9 - фиксатор, 10 - трос управления коробкой передач,

11 - отделка панели управления кондиционером и отопителем, 12 - нижний

кожух рулевой колонки, 13 - кнопка панели управления кондиционером и

отопителем, 14 - нижняя отделка панели приборов со стороны водителя,

15 - воздуховод, 16 - отделка центральной консоли.

5. (A244F)
Установите сальник раздаточной ко­
робки.

а) Установите сальник раздаточной
коробки (правая сторона) на изме­
ренную при снятии глубину.

Примечание: для справки - глубина

установки сальника 20,0 ±0,3 мм.

б) Смажьте рабочую кромку сальни­

ка консистентной смазкой.

4. Установите приводные валы (см.

главу "Приводные валы").
5. Проверьте уровень рабочей жидко­

сти АКПП.

Механизм управления

коробкой передач

Снятие и установка троса

управления коробкой

передач

Примечание:

- Снятие троса управления короб­
кой передач проводите, как показа­
но на рисунке "Трос управления ко­

робкой передач" (см. предыдущую

страницу).
- Установку проводите в порядке,
обратном снятию.

Снятие и установка

селектора

Примечание:

- Снятие селектора проводите,

как показано на рисунке "Снятие и

установка селектора".

- Установку проводите в порядке,

обратном снятию.

- При снятии и установке накладки

рулевого колеса и спирального про­

вода см. главу "Система безопас­

ности (SRS)".

Проверка механизма

блокировки селектора

1. Убедитесь, что у тросов нет переги­

бов, изломов и повреждений.

2. Убедитесь, что штифт свободно пе­

ремещается при отпущенной педали

тормоза.

5. Убедитесь, что выступание штифта

составляет более 7 мм.

Проверка работы механизма

блокировки

1. Переведите рычаг селектора в по­

ложение "Р".
Примечание: не нагружайте сильно

рычаг переключения передач.
2. При полностью нажатом штифте со

стороны педали тормоза, убедитесь,

что рычаг селектора нельзя перевести

в другое положение.

3. При ненажатом штифте, убедитесь,

что рычаг селектора можно перевести

в любое другое положение.
4. Убедитесь, что при положении се­

лектора "N" или "D" и при полностью

нажатом штифте со стороны педали

тормоза, рычаг селектора можно пе­

ревести в любое другое положение.

5. При необходимости отрегулируйте

механизм блокировки селектора и

ключа зажигания.

а) Переведите рычаг селектора в

положение "Р" и ключ зажигания в

положение "LOCK".

б) Убедитесь, что штифт расположен

в центре стопора педали тормоза.

в) Ослабьте гайку крепления сто­

порной пластины.

3. Убедитесь, что при нажатом штиф­

те педаль тормоза не перемещается.

1 - стопор, 2 - стопорная пластина.

г) Переведите ключ зажигания в по­

ложение "АСС" и отрегулируйте за­

зор между стопором педали и сто­

порной пластиной до указанного

значения.

Номинальный
зазор 1,5 - 4,5 мм

д) Затяните гайку.

88 Автоматическая коробка передач

Коробка передач в сборе

Примечание:

- Снятие и установку производите,

как показано на соответствующем

рисунке "Коробка передач в сборе".

- При снятии и установке привод­

ных валов и карданного вала руко­

водствуйтесь соответствующими

главами.

Проверка

гидротрансформатора

и пластины привода

гидротрансформатора

1. Если рабочая жидкость АКПП за­

грязнена, то промойте гидротрансфор­

матор и охладитель рабочей жидкости.

2. Проверка муфты свободного хода.

а) Установите специнструмент во

внутреннюю обойму муфты свобод­

ного хода.

б) Установите специнструмент так,

чтобы совместить метки на ступице

гидротрансформатора и внешней

обойме муфты свободного хода.

в) При неподвижном гидротранс­

форматоре муфта не должна вра­

щаться против часовой стрелки, а

должна свободно и плавно вра­

щаться по часовой стрелке.
г) При необходимости промойте

гидротрансформатор и перепро­

верьте муфту свободного хода. Ес­

ли муфта неисправна, то замените

гидротрансформатор.

3. Проверка зубчатого венца и бие­

ния пластины привода гидротранс­

форматора.

а) Установите стрелочный индика­

тор и измерьте биение пластины

привода гидротрансформатора.

Номинальное биение 0,2 мм

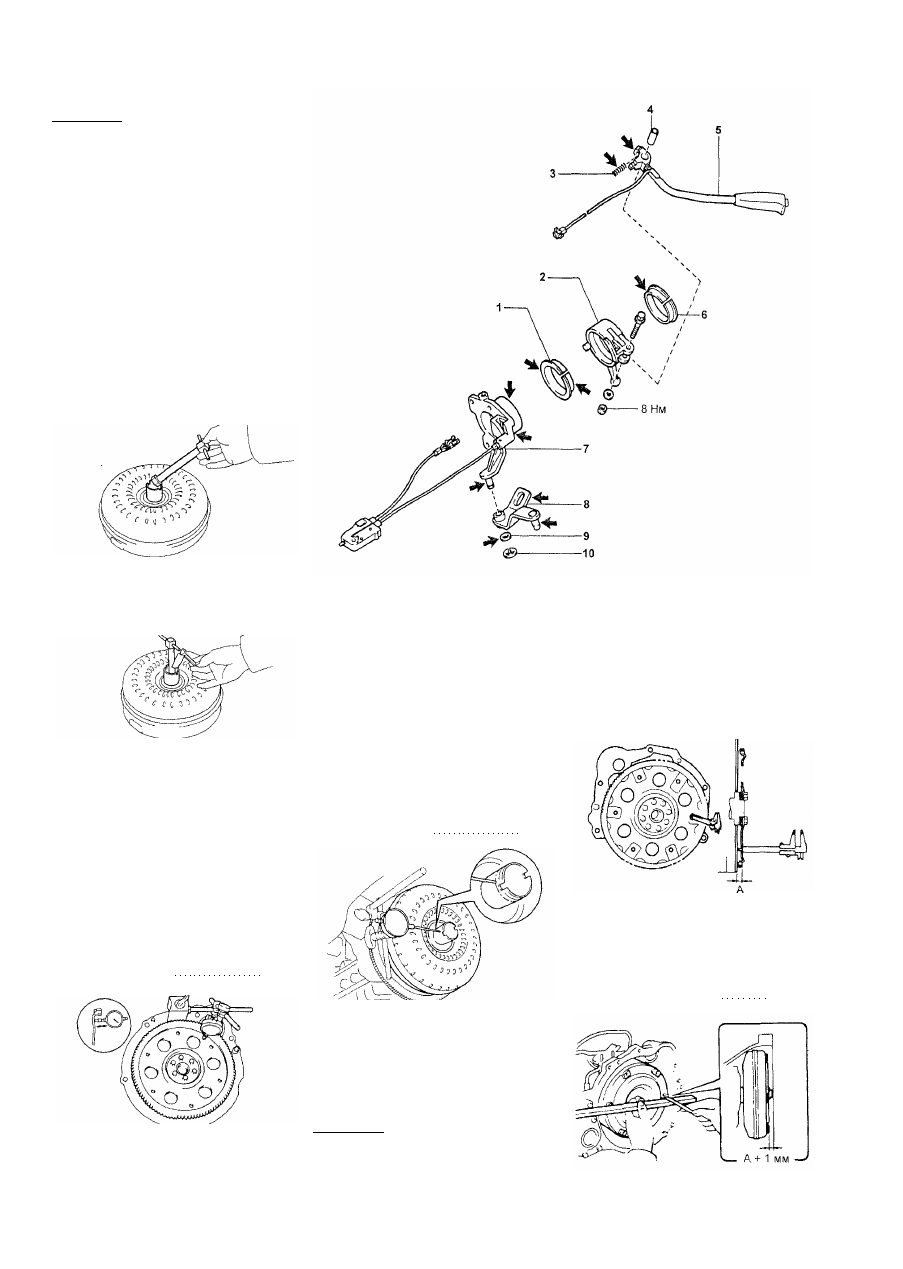

Разборка селектора. 1 - втулка, 2 - кронштейн рычага селектора, 3 - пру­

жина, 4 - втулка, 5 - рычаг селектора, 6 - втулка, 7 - кронштейн механизма

управления коробкой передач, 8 - кронштейн троса управления коробкой

передач, 9 - шайба, 10 - стопорное кольцо.

поврежденного зубчатого венца за­

мените пластину привода гидро­

трансформатора.

При установке новой пластины об­

ратите внимание на ориентацию

распорных втулок. Затяните болты.

3. Проверка биения втулки гидро­

трансформатора.

а) Временно установите гидро­

трансформатор на пластину приво­

да гидротрансформатора. Установи­

те стрелочный индикатор и измерь­

те биение.

Номинальное биение 0,3 мм

в) Снимите гидротрансформатор.

4. Проверьте установку гидротранс­

форматора.

а) Перед установкой гидротранс­

форматора измерьте расстояние

"А", как показано на рисунке.

б) После установки гидротрансфор­

матора, при помощи штангенцирку­

ля и линейки измерьте размеры от

бобышек гидротрансформатора до

переднего фланца картера коробки

передач.

Номинальное расстояние А + 1 мм

б) Если биение пластины привода

гидротрансформатора превышает

номинальное значение, то в случае

б) Если биение гидротрансформа­

тора превышает номинальное зна­

чение, то попытайтесь за счет пере­

ориентировки гидротрансформатора

устранить этот дефект. В случае не­

возможности устранения этого де­

фекта необходимо заменить гидро­

трансформатор.

Примечание: нанесите установочные

метки для обеспечения правильно­

сти последующей установки гидро­

трансформатора.

Автоматическая коробка передач 89

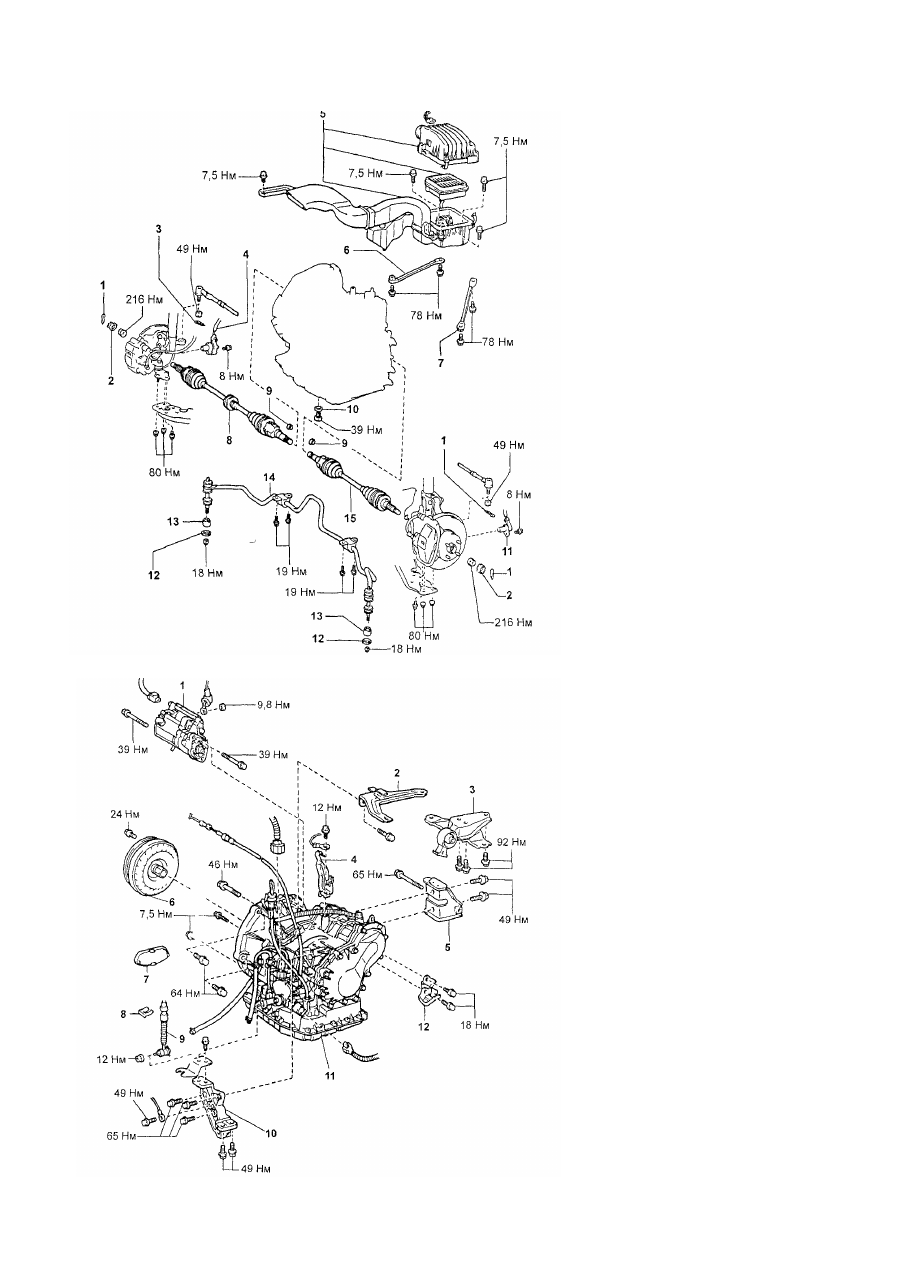

Коробка передач в сборе (2WD).

1 - шплинт,

2 - колпачок контргайки,

3 - шплинт,
4 -датчик частоты вращения

переднего правого колеса

(модели с ABS),
5 - воздушный  ф и л ь т р в сборе,

6, 7 - усилитель,

8 - правый приводной вал,

9 - стопорное кольцо,

10 - прокладка,

11 -датчик частоты вращения

левого колеса (модели с ABS),

12 - шайба,

13 - втулка,

14 - стабилизатор поперечной

устойчивости передней подвески,

15  - л е в ы й приводной вал.

Коробка передач в сборе (2WD)

(продолжение).

1 - стартер,

2 - кронштейн,

3 - задняя опора силового агрегата,

4 - кронштейн,

5 - кронштейн задней опоры

силового агрегата,
6 - гидротрансформатор,

7 - крышка гидротрансформатора,

8 - фиксатор,

9 - трос управления коробкой

передач,

10 - кронштейн левой опоры

силового агрегата,

11 - коробка передач в сборе,

12 - кронштейн картера коробки

передач.

90

Автоматическая коробка передач

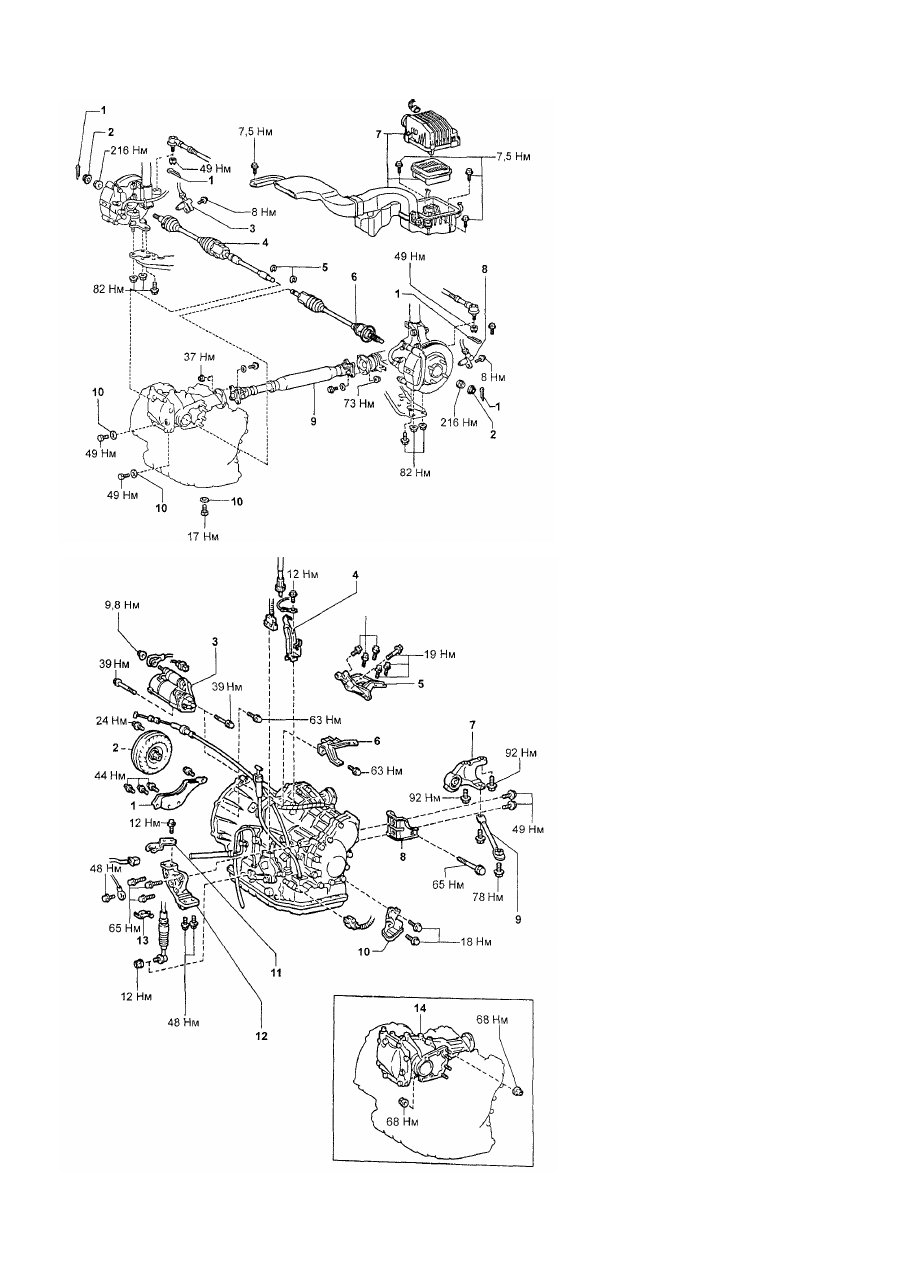

Коробка передач в сборе (4WD).

1 - шплинт,

2 - колпачок контргайки.

3 -датчик частоты врашения

переднего правого колеса

(модели с ABS),
4 - правый приводной вал,

5 - стопорное кольцо.

6 -левый приводной вал,

7 - воздушный  ф и л ь т р в сборе,

8 - датчик частоты вращения левого

колеса (модели с ABS),
9 - карданный вал,
10 - прокладка.

Коробка передач в сборе (4WD)

(продолжение).

1 - кронштейн гидротрансформатора,

2 - гидротрансформатор,

3 - стартер,

4 - кронштейн,

5 - усилитель,

6 - кронштейн,
7 - задняя опора силового агрегата,

8 - кронштейн задней опоры

силового агрегата,
9 - усилитель,

10 - кронштейн картера коробки

передач,

11 - кронштейн троса управления

коробки передач,
12 - кронштейн левой опоры

силового агрегата,

13 -фиксатор,

14 - раздаточная коробка.
