Система впрыска топлива 67

При необходимости отрегулируйте за­

зор.

а) Ослабьте стопорную гайку и от­

верните регулировочный винт.

б) Установите дроссельную заслон­

ку в полностью закрытое положение.
в) Заверните регулировочный винт

до касания с рычагом, затем довер­

ните его еще на 1 /2 оборота.
г) Заверните стопорную гайку.

д) Проверьте и отрегулируйте датчик

положения дроссельной заслонки.

Снятие и установка корпуса

дроссельной заслонки

1. Слейте охлаждающую жидкость из

двигателя.
2. Отсоедините трос акселератора.

3. Отсоедините трос управления кла­

паном-дросселем (АКПП).

4. Снимите крышку воздушного

фильтра, отсоединив вакуумные

шланги, шланги системы вентиляции

картера и разъемы.

5. Отсоедините вакуумные шланги

системы улавливания паров топлива.
6. Отсоедините разъем датчика поло­

жения дроссельной заслонки.

7. Отсоедините разъем клапана сис­

темы управления частотой вращения

холостого хода (ISCV).

8 Снимите корпус дроссельной за­

слонки.

Примечание: при установке исполь­

зуйте новую прокладку.

9, Отсоедините шланги перепуска ох­

лаждающей жидкости.

Примечание: установка корпуса дрос­

сельной заслонки осуществляется в

порядке, обратном его снятию.

Проверка датчика положения

дроссельной заслонки

Проверьте датчик положения дрос­

сельной заслонки, измерив сопротив­

ление между соответствующими выво­

дами разъема датчика при различных

положениях дроссельной заслонки.

Дроссельная

заслонка

полностью

закрыта

полностью

открыта

-

В ы в о д ы

VTA-E2

VTA-E2

VC-E2

Сопротив­

ление, кОм

0,2-5,7

2,0-10,2

2,5-5,9

Установка датчика положения

дроссельной заслонки

1. Установите дроссельную заслонку в

полностью закрытое положение.

2. Установите датчик в первоначаль­

ное положение, поверните на 30-60°

против часовой стрелки, вставьте его

в корпус дроссельной заслонки, затем

поверните по часовой стрелке и затя­

ните винты крепления.

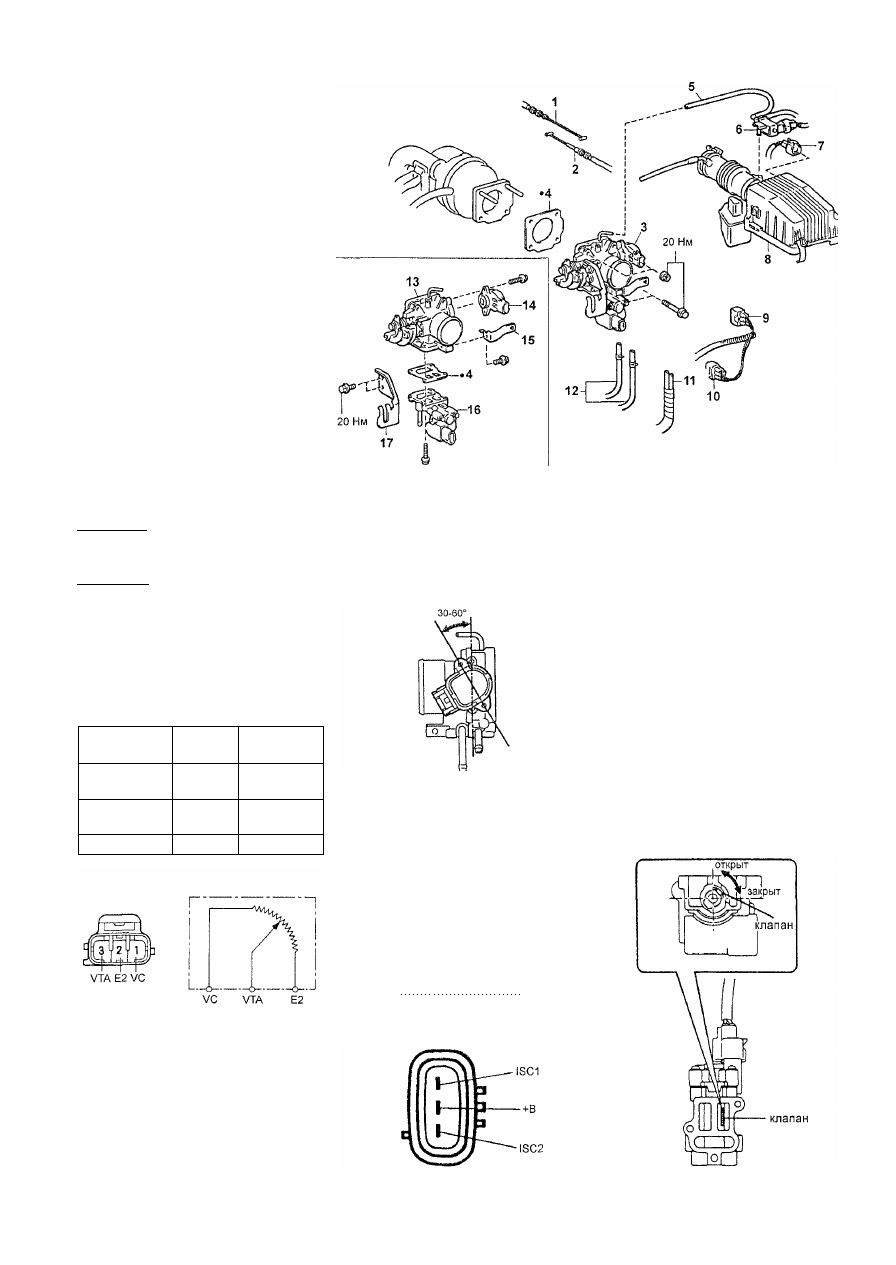

Корпус дроссельной заслонки. 1 - трос акселератора, 2 - трос управления

клапаном-дросселем, 3 - корпус дроссельной заслонки в сборе, 4 - про­

кладка, 5 - вакуумный шланг, 6 - электропневмоклапан системы улавлива­

ния паров топлива, 7 - разъем, 8 - крышка воздушного фильтра и впускной

воздуховод, 9 - разъем датчика положения дроссельной заслонки,

10 - разъем клапана ISCV, 11 - воздушный шланг (ISCV), 12 - шланги пере­

пуска охлаждающей жидкости, 13 - корпус дроссельной заслонки, 14 - дат­

чик положения дроссельной заслонки, 15 - кронштейн проводки, 16 - клапан

ISCV, 17 - кронштейн троса.

в) Подсоедините разъем клапана.

Проверка клапана

1. Убедитесь, что в исходном положе­

нии клапан открыт на 50%.
2. Отсоедините разъем датчика тем­

пературы охлаждающей жидкости.
3. Подсоедините разъем клапана сис­

темы управления частотой вращения

холостого хода к клапану и включите

зажигание (ON).

4. Несколько раз отсоедините и вновь

подсоедините разъем клапана ISCV.

При этом клапан должен последова­

тельно переключаться из исходного в

полностью закрытое, в полностью от­

крытое, и затем вновь в исходное по­

ложение.

Клапан системы

управления частотой

вращения

холостого хода (SSCV)

Проверка на автомобиле

1. Проверьте сопротивление обмотки

клапана.

а) Отсоедините разъем клапана.

б) Используя омметр, измерьте со­

противление между выводом "+В" и

выводами "ISC1", "ISC2" разъема.

Номинальное сопротивление

(при 50°С) 19 - 23 Ом

Если значение сопротивления вы­

ходит за указанные пределы, заме­

ните клапан.

68

Система впрыска топлива

Система электронного

управления

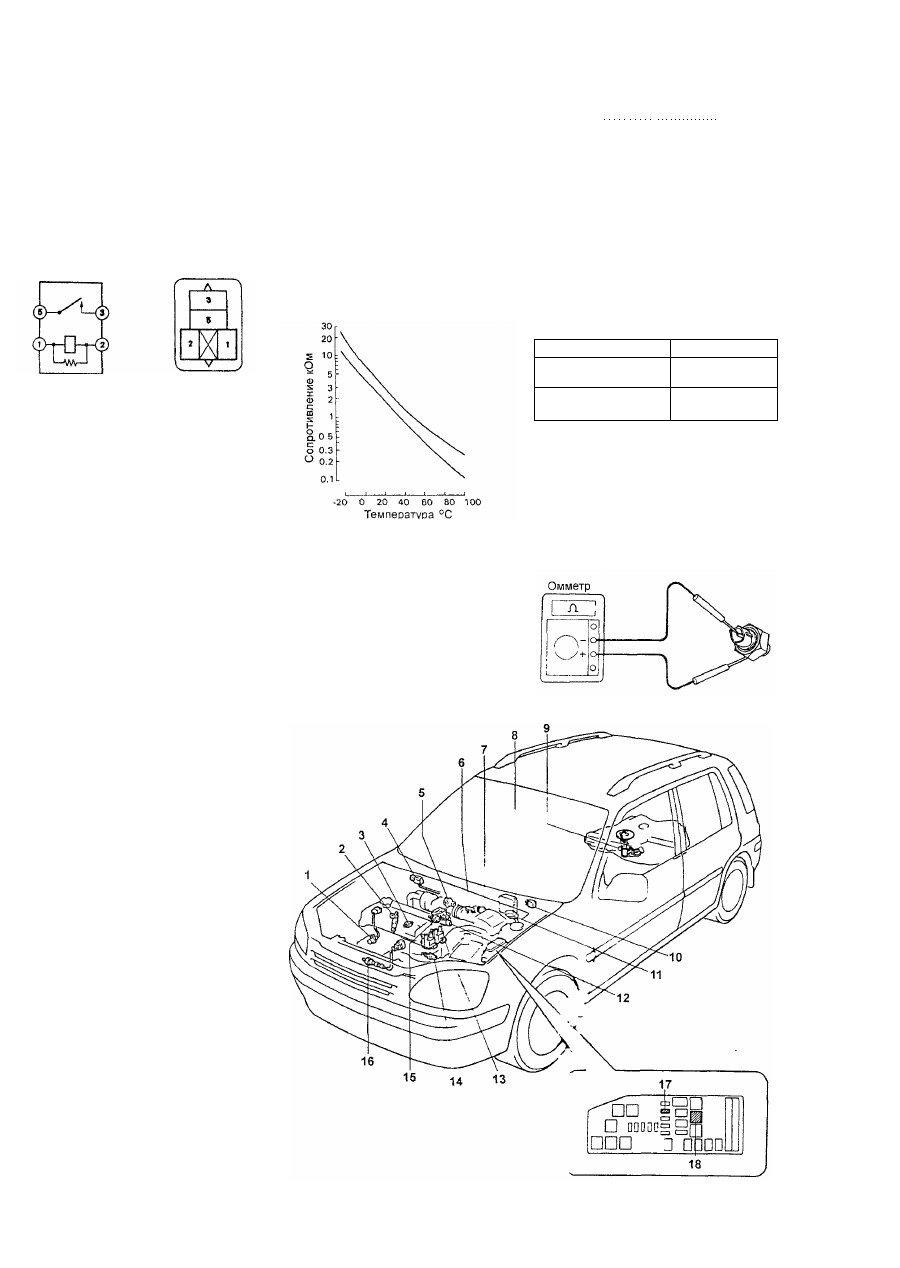

Главное реле системы

впрыска топлива и реле

топливного насоса

1. Снимите крышку блока реле и глав­

ное реле системы впрыска.
2. Проверьте реле.

а) С помощью омметра убедитесь в

наличии проводимости между выво­

дами  " 1 " и "2".

б) Затем с помощью омметра убе­

дитесь в отсутствии проводимости

между выводами "3" и "5".
в) Подведите напряжение от акку­

муляторной батареи к выводам  " 1 " и

"2" разъема реле.

г) С помощью омметра убедитесь в

наличии проводимости между выво­

дами "3" и "5".

Если условия, указанные в пунктах

(б) и (г), не выполняются, замените

реле.

3. Установите реле и крышку блока

реле.

Датчик температуры

охлаждающей жидкости и

датчик температуры воздуха

на впуске

1. Для снятия датчика температуры

охлаждающей жидкости слейте охла­

ждающую жидкость.
2. Снимите датчик, отсоедините разъем.

Расположение компонентов

системы электронного управления

(EXZ10 c 05.1997r.).

1 - датчик положения коленчатого

вала,
2 - форсунка,

3-датчик детонации,

4 - датчик абсолютного  д а в л е н и я во

впускном коллекторе,

5 - датчик положения  д р о с с е л ь н о й

заслонки,

6 - клапан системы улавливания

паров топлива,

7 - датчик температуры отработав­

ших газов,
8 - электронный блок управления,

9 - топливный насос,

10 - реле топливного насоса,

11 -диагностический  р а з ъ е м

(DLC1),

12 - клапан системы управления

частотой вращения холостого хода

(ISCV),

13 • катушка зажигания,
14 - датчик температуры охлаж­

дающей жидкости,

15 -  д е м п ф е р пульсаций  д а в л е н и я

топлива,

16 - кислородный датчик,

17 - предохранитель "EFI" (15A),

18 - главное реле системы впрыска.

3. Используя омметр, измерьте сопро­

тивление датчиков.

4. По графику найдите величину со­

противления датчика (в зависимости

от температуры) и сопоставьте с ре­

зультатами измерения.

Если значение сопротивления выхо­

дит за пределы допуска, приведенного

на графике, то замените датчик.

5. Установите датчик обратно.

6. Залейте охлаждающую жидкость

(Если снимали датчик температуры

охлаждающей жидкости).

7. Используя омметр, измерьте сопро­

тивление датчика температуры охла­

ждающей жидкости.

Номинальное
напряжение _ 4,5 - 5,5 В

г) Подсоедиите разъем датчика
обратно

2. Проверьте выходной сигнал датчи­

ка абсолютного давления во впускном

коллекторе.

а) Включите зажигание.

б) Отсоедините вакуумный шланг от

впускного коллектора.

в) Подсоедините вольтметр к выво­

дам "PIM" и "Е1" разъема электрон­

ного блока управления и измерьте

напряжение выходного сигнала при

атмосферном давлении.

г) Измерьте величину напряжения

для различных значений давления.

Давление

разрежение 67 кПа

(500 мм рт. ст.)
атмосферное

давление

Напряжение, В

1,3-1,9

3,3-3,9

Датчик абсолютного

д а в л е н и я во впускном

коллекторе

1. Проверьте напряжение питания

датчика абсолютного давления во

впускном коллекторе.

а) Отсоедините разъем датчика.

б) Включите зажигание.

в) Используя вольтметр, измерьте

напряжение между выводами разъ­

ема датчика со стороны жгута про­

водов "VC" и "Е1".

Датчик детонации

1. Отсоедините провод от отрицатель­

ной клеммы аккумуляторной батареи.

2. Снимите датчик детонации, предва­

рительно отсоединив разъемы датчика.

3. С помощью омметра убедитесь в

отсутствии проводимости между

разъемом датчика и его корпусом.

В противном случае замените датчик.

Система впрыска топлива 69

4. Установите датчики детонации обрат­

но и подсоедините разъемы датчика.
Момент затяжки 44 Н-м

5. Подсоедините провод к отрица­

тельной клемме аккумуляторной ба­

тареи.

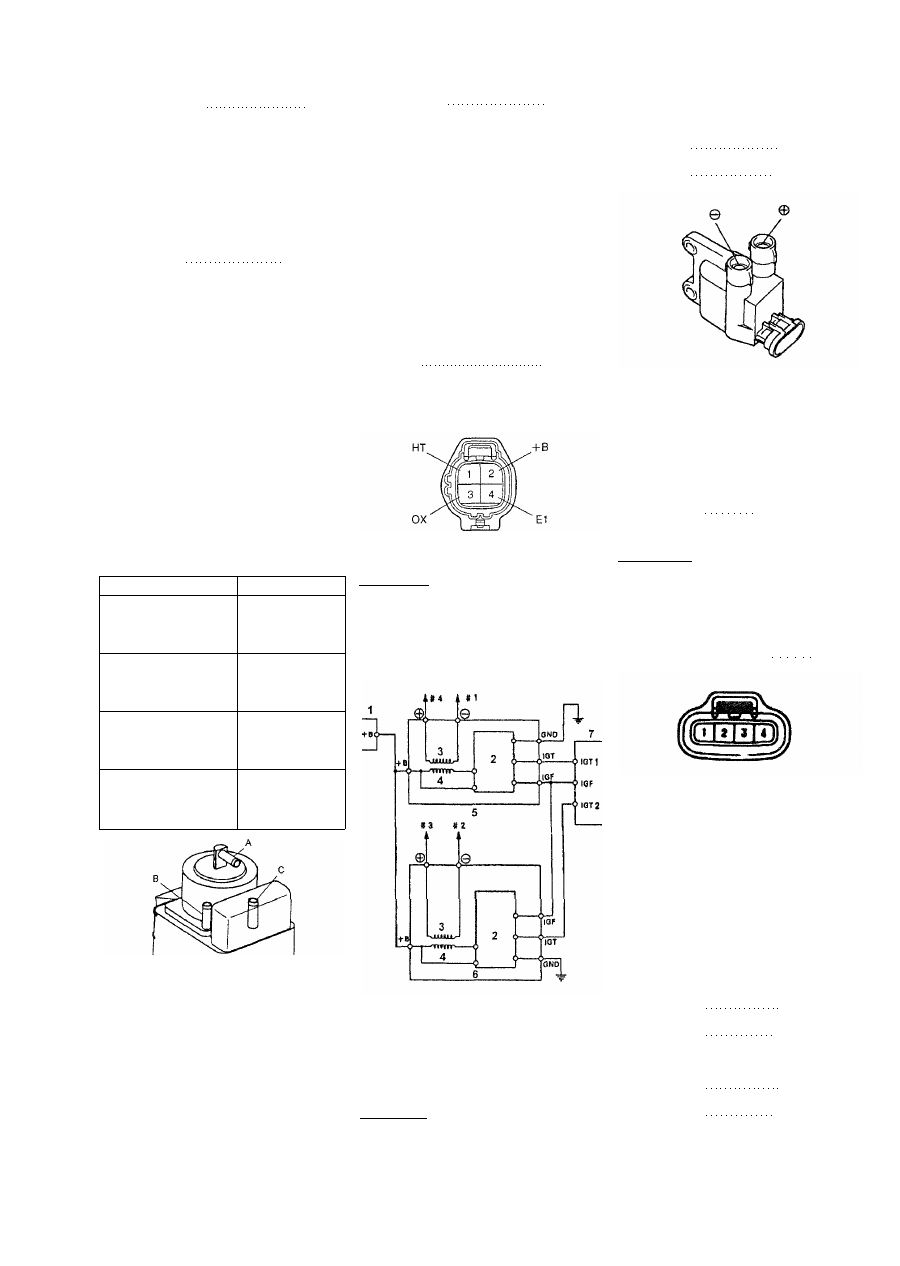

Система улавливания паров
топлива

Проверка электропневмоклапана

1. Измерьте сопротивление обмотки

клапана.
Номинальное

сопротивление 30 - 34 Ом

2. Проверьте функционирование элек­

тропневмоклапана системы улавлива­

ния паров топлива.

а) Подайте на выводы электропнев­

моклапана напряжение от аккумуля­

торной батареи и убедитесь, что

воздух проходит через клапан.

б) Отсоедините аккумуляторную ба­

тарею и убедитесь, что воздух не

проходит через клапан.

Проверка на автомобиле

1. Отсоедините вакуумный шланг от

штуцера электропневмоклапана.

2. Убедитесь, что при увеличении час­

тоты вращения в штуцере появляется

разрежение.

Проверка аккумулятора

паров топлива

1. Убедитесь, что аккумулятор функ­

ционирует в соответствии со следую­

щей таблицей:

Действие

Заглушите порты
"В" и "С", подайте
разрежение в порт
"А"(1,96 кПа)
Заглушите порт
"С", подайте раз­
режение в порт "А"
(1,96 кПа)
Заглушите порт
"С", подайте
воздух в порт "А"

(4,71 кПа)
Подайте воздух
в порт "А"

Результат
Воздух
проходит
через клапан

Воздух
выходит
из порта "С"

Воздух
выходит
из порта "С"

Воздух
выходит
из портов

"В" и "С"

Кислородный датчик

1. Прогрейте двигатель до нормаль­

ной рабочей температуры.

2. При наличии на автомобиле диаг­

ностического разъема "DLC1" про­

верьте напряжение сигнала обратной

связи.

3. Подсоедините (+) положительный

вывод вольтметра к выводу "VF" диаг­

ностического разъема, а (-) отрица­

тельный вывод вольтметра - к выводу

"Е1", замкните выводы "ТЕ1 и "Е1"

диагностического разъема.

Номинальное значение

при частоте вращения

холостого хода 1,8 - 3,2 В

4. Проверьте кислородный датчик.

а) Подсоедините тестер (вольтметр)

к выводам "ОХ" (+) и "Е1" (-) элек­

тронного блока управления.
б) Прогрейте кислородный датчик в

течение 2 минут при частоте враще­

ния 2500 об/мин.
в) Убедитесь, что стрелка тестера

совершает не менее 8 колебаний в

течение 10 секунд при работе на

частоте вращения 2500 об/мин.

5. Проверьте сопротивление обогре­

вателя кислородного датчика.

а) Отсоедините разъем датчика.
б) С помощью омметра измерьте

напряжение между выводами "+В" и

"НТ".

Номинальное сопротивление

(при 20°С) 11 - 16 Ом

Если сопротивление отличается от

указанного, замените датчик.

в) Подсоедините разъем датчика

обратно.

1. Проверьте сопротивление вторичной

обмотки, между выводами "+" и "-" ка­
тушки зажигания.

Номинальное сопротивление:

в "холодном"

состоянии 9,7 -16,7 кОм

в "горячем"

состоянии 12,4 -19,6 кОм

Система зажигания DIS-2

Примечание:

- На двигателях 5E-FE устанавли­

валась система зажигания типа

DIS-2 (с отдельной катушкой для

каждых двух цилиндров).

Катушки зажигания

Катушки зажигания (DIS-2). 1 - замок

зажигания, 2 - коммутатор, 3 - вто­

ричная обмотка, 4 - первичная об­

мотка, 5 - катушка зажигания 1 и 4

цилиндров, 6 - катушка зажигания

2 и 3 цилиндров, 7 - электронный

блок управления.

Примечание: катушка зажигания ци­

линдров №1 и 4 имеет разъем серого

цвета, катушка цилиндров №2 и 3 -

черного цвета.

Если сопротивление любой из обмо­

ток катушки зажигания не соответст­

вует номинальным значениям, заме­

ните катушку зажигания.

2. С помощью мегомметра измерьте

сопротивление между положительным

или отрицательным выводами катуш­

ки зажигания и массой.

Номинальное

сопротивление не менее 10 МОм

Коммутатор

Примечание: коммутатор встроен в

катушку зажигания.

1. Отсоедините разъем коммутатора.

2. Включите зажигание (ON).

3. Измерьте напряжение между выво­

дом "+В"(1) разъема коммутатора и

массой.
Номинальное напряжение 10 - 14 В

4. Убедитесь в наличии проводимости

между выводом "GND" (4) коммутато­

ра и массой.

Датчики положения

коленчатого и

распределительного  в а л о в

1 Отсоедините разъемы датчиков.

2. С помощью омметра измерьте со­

противление между выводами датчи­

ков.
Номинальное сопротивление •

Датчик положения коленчатого

вала:

в "холодном"

состоянии 985- 1600 Ом

в "горячем"

состоянии 1265- 1890 0м

Датчик положения распредели­

тельного вала:

в "холодном"

состоянии 835- 1400 Ом

в "горячем"

состоянии 1060 - 1645 Ом

Если сопротивление датчика выходит

за указанные пределы, замените его.

3. Подсоедините разъемы датчиков.

70

Система запуска

Стартер

На автомобилях Raum устанавлива­

лись стартеры 0,8 кВт (с планетар­

ным редуктором) и 1,0 кВт (с плане­

тарным редуктором).

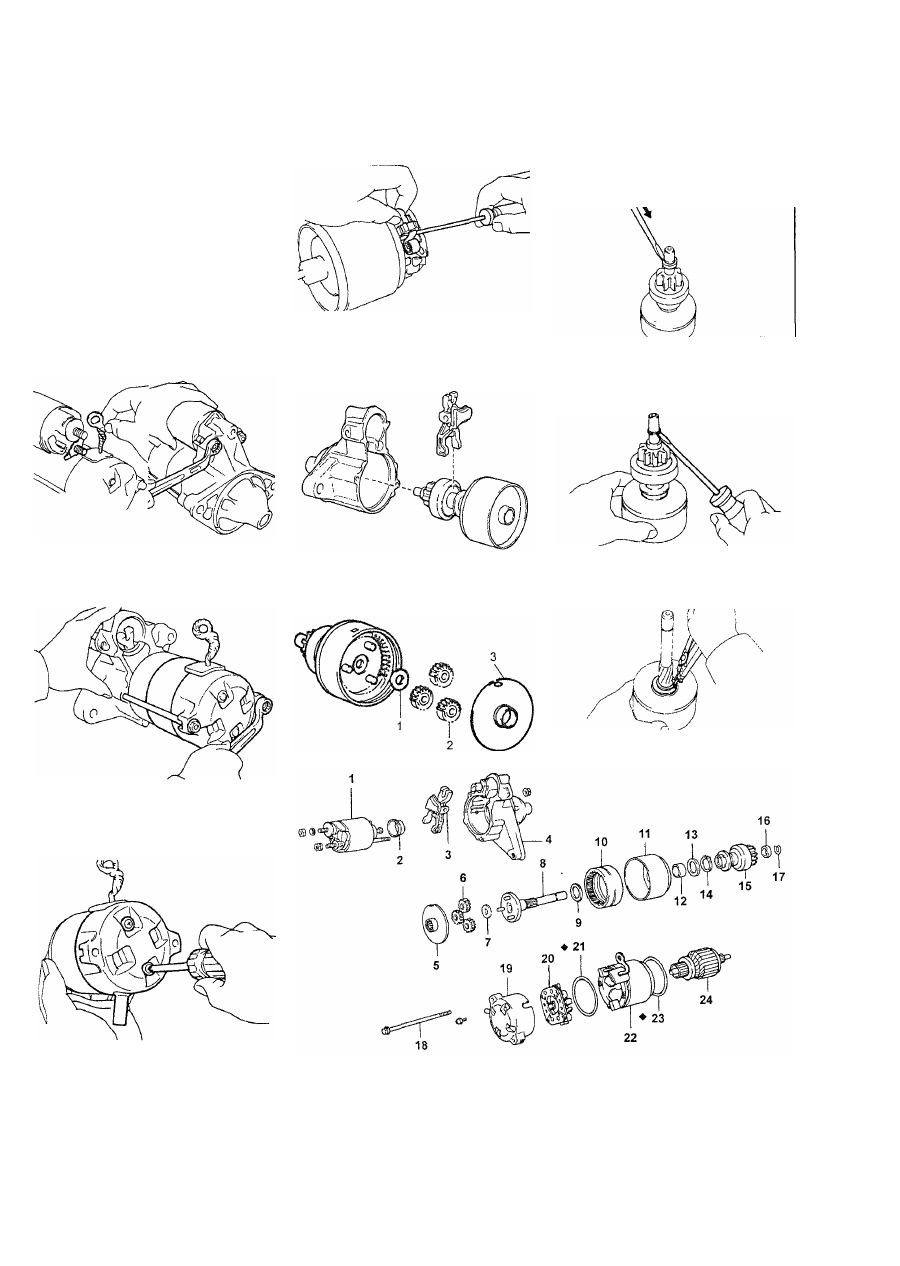

Разборка и сборка стартера

(с планетарным редуктором)

Разборка

1. Снимите тяговое реле.

а) Отверните гайку и отсоедините

жгут проводки от вывода тягового

реле.
б) Ослабьте 2 гайки крепления тяго­

вого реле к крышке стартера со сто­

роны шестерни и снимите реле.

6. Снимите 2 кольцевых уплотнения с

корпуса стартера.

9. Снимите обгонную муфту с шестер­

ней привода.

а) С помощью отвертки сдвиньте ог­

раничительную втулку к обгонной

муфте.

7. Отсоедините рычаг привода и об­

гонную муфту с шестерней привода

вместе с амортизатором от крышки со

стороны шестерни привода.

б) Отверткой извлеките стопорное

кольцо.

в) Снимите ограничительную втулку

и обгонную муфту.

2. Отверните два стяжных болта и вы

тяните корпус в сборе с обмоткой ста

тора вместе с якорем.

8. Снимите сателлиты.

Отсоедините от амортизатора шайбу

(1), 3 сателлита (2) и пластину (3).

10. Снимите водило и эпицикл.

а) С помощью плоскогубцев снимите

стопорное кольцо и шайбу.

б) Снимите водило и шайбу.

3. Отверните два винта с кольцевыми

уплотнениями и снимите крышку со

стороны коллектора, придерживая при

этом жгут проводки.

4. Снимите щеткодержатель.

а) С помощью отвертки отожмите

пружину и отсоедините щеткодер­

жатель.
б) Отсоедините 4 щетки и снимите

щеткодержатель.

5. Отсоедините якорь от корпуса стар­

тера.

Стартер с редуктором планетарного типа. 1 - тяговое реле, 2 - крышка

сердечника, 3 - рычаг привода, 4 - крышка со стороны привода, 5 - пла­

стина, 6 - сателлиты, 7 - шайба, 8 - водило, 9 - шайба, 10 - эпицикл,

11 - амортизатор, 12 - подшипник, 13 - шайба, 14 - стопорное кольцо,

15 - обгонная муфта, 16 - ограничительная втулка, 17 - стопорное кольцо,

18 - стяжной болт, 19 - крышка со стороны коллектора, 20 - щеткодержа­

тель, 21 - кольцевое уплотнение, 22 - корпус, 23 - кольцевое уплотнение,

24 - якорь.
