99

Подвеска

Предварительные

проверки

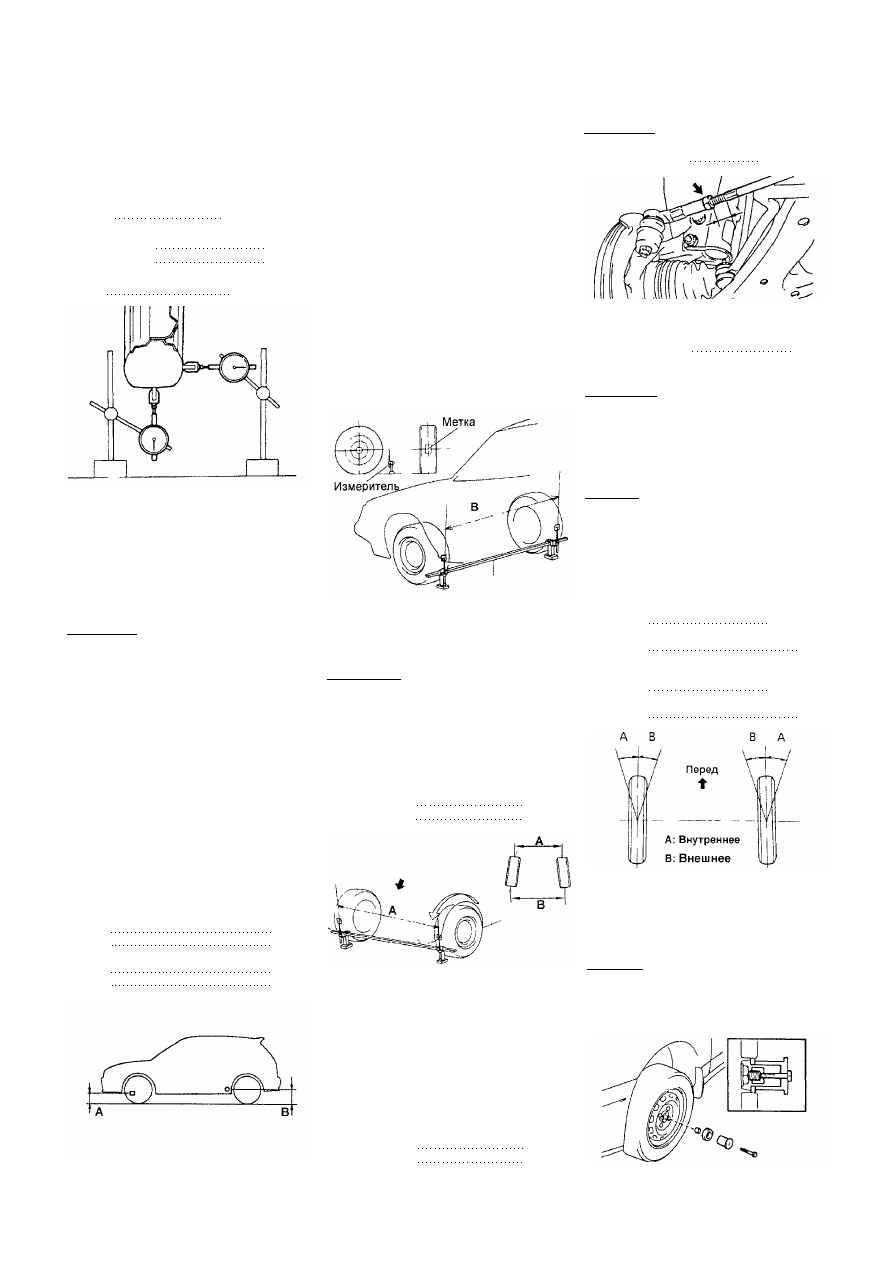

1. Проверьте величину износа шин и

давление в шинах в холодном состоя­

нии.

Тип шин 175/65R14 82S

Давление в шинах:

Модели 2WD 200 кПа

Модели 4WD 220 кПа

2. Проверьте биение колеса.
Биение менее 3,0 мм

3. Проверьте осевой зазор подшипни­

ков ступиц.

4. Проверьте надежность крепления

деталей подвески.

5. Проверьте состояние рулевых тяг.
6. Проверьте правильность работы

амортизаторов.
7. Измерьте установочную высоту ав­

томобиля.
Примечание:

- Передняя подвеска: измерьте

расстояние "А" от земли до цен­

тра переднего болта крепления

нижнего рычага подвески.
- Задняя подвеска: измерьте рас­

стояние "В" от земли до центра

болта крепления продольного ры­

чага.
- Перед проведением проверки уг­

лов установки колес необходимо

отрегулировать установочную

высоту в соответствии с уста­

новленными нормами.
- Если величина установочной вы­

соты не соответствует установ­

ленным нормам, то следует попы­

таться скорректировать ее, на­

давливая на кузов вниз или припод­

нимая кузов вверх.

Установочная высота автомобиля:

Модели 2WD:

"А" 195 мм

"В" 254 мм

Модели 4WD:

"А" 210 мм

"В" 251 мм

Проверка и регулировка

углов установки

передних колес

Проверка и регулировка

схождения

1. Измерьте величину схождения сле­

дующим образом:

а) Покачайте автомобиль вверх и

вниз, чтобы стабилизировать под­

веску.
б) Прокатите автомобиль вперед

примерно на 5 метров по горизон­

тальной поверхности, при этом пе­

редние колеса должны стоять прямо.
в) Пометьте середину протектора с

задней стороны колес и измерьте

расстояние "В" между метками на

левой и правой шинах.

г) Перекатите автомобиль вперед

так, чтобы метки с задней стороны

колес оказались впереди на высоте

измерителя.

Примечание: если при перекатыва­

нии автомобиля метки оказались

ниже уровня измерителя, повторите

процедуру с пункта (б).

д) Измерьте расстояние между мет­

ками правого и левого колес спере­

ди и вычислите схождение.

Схождение = В -А

Номинальное значение:

Модели 2WD 1 +2 мм

Модели 4WD 2 ±2 мм

Если величина схождения не соот­

ветствует заданным условиям, про­

изведите регулировку вращая руле­

вые тяги.

2. Регулировка величины схождения.

а) Снимите хомуты чехлов.

б) Ослабьте контргайки наконечни­

ков рулевых тяг.

в) Отрегулируйте величину схожде­

ния вращая правую и левую тяги на

одинаковое количество оборотов.

Номинальное значение:

Модели 2WD 1 ±1 мм

Модели 4WD 2 + 1 мм

Примечание: убедитесь в том, что
длины правой и левой тяг одинаковы.
Разница длин тяг менее 1 мм

г) Затяните контргайки наконечников
рулевых тяг.

Момент затяжки 47 Н-м

д) Установите на место чехлы и за­

крепите их хомутами.

Примечание: убедитесь в том, что

чехлы не перекручены.

Проверка углов

поворота колес

1. Установите автомобиль на пово­

ротные блины.
Внимание:

- Проверка производится при на­

жатой педали тормоза.

- Снимите предохранитель стоп-

сигналов.

2. Проверьте углы поворота колес.

Углы поворота колес:

Модели 2WD:

Внутреннее в повороте

колесо 36°00' ±2°

Внешнее в повороте

колесо 32°00'

Модели 4WD:

Внутреннее в повороте

колесо 35°07' ±2°

Внешнее в повороте

колесо 32°33'

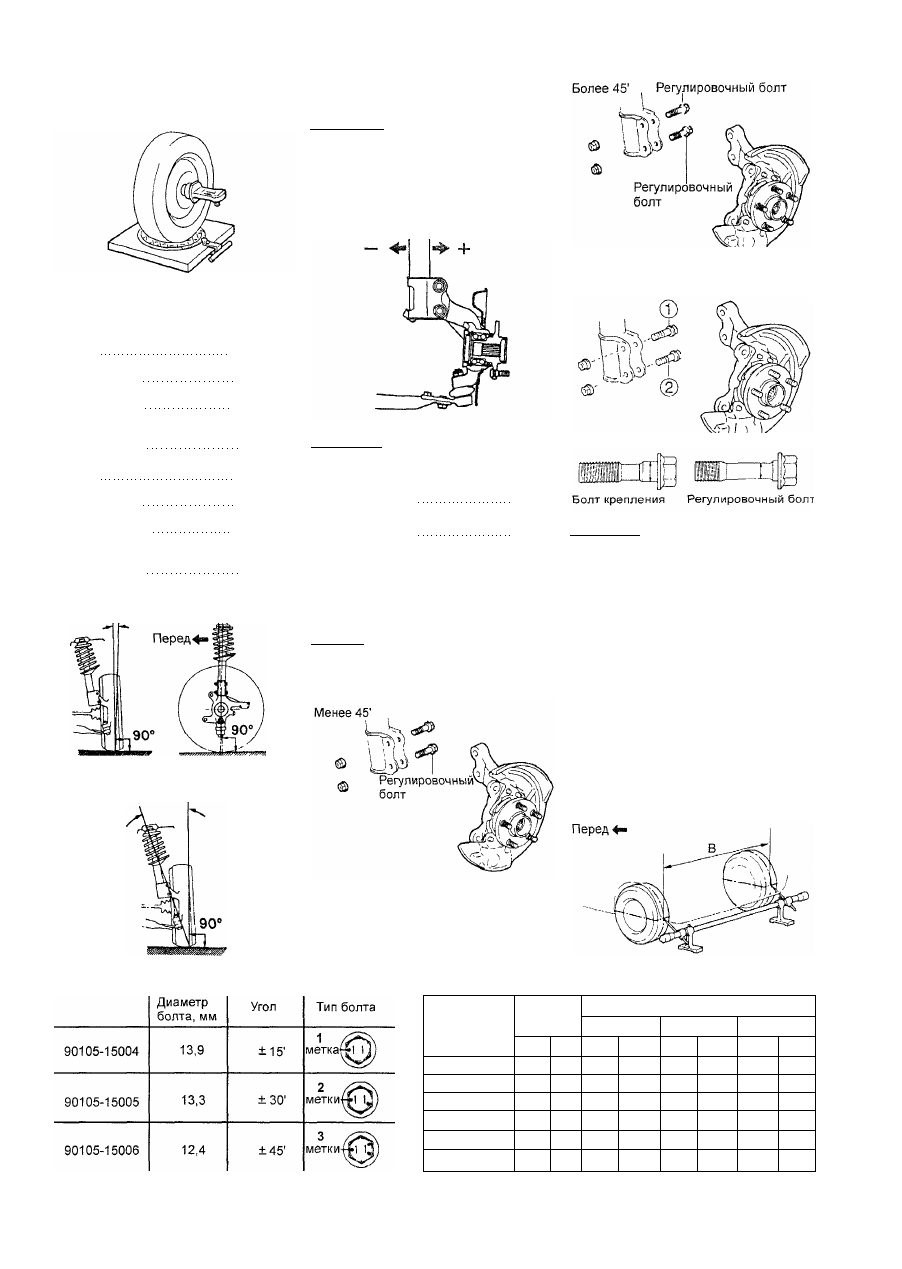

Проверка развала,

продольного и поперечного

наклона осей поворота

1. Снимите декоративный колпак.

2. Снимите шплинт и колпачок.

Внимание: для проведения проверки

колеса с литыми дисками следует за­

менить на колеса с обычными дисками.
3. Установите спецприспособление на

ступицу, как показано на рисунке.

100 Подвеска

4. Установите прибор для измерения

развала продольного и поперечного

наклона оси поворота.

5. Проверьте развал передних колес,

продольный и поперечный наклон оси

поворота.
Модели 2WD:

Развал -0°15'± 45'

Продольный наклон

оси поворота 1°30'± 45'

Поперечный наклон

оси поворота 12°00' ±45'

Разница развала и продольного

наклона оси поворота правого

и левого колес менее 45'

Модели 4WD:

Развал 0°00'± 45'

Продольный наклон

оси поворота 1°30'± 45'

Поперечный наклон

оси поворота-. 11°35' ±45'

Разница развала и продольного

наклона оси поворота правого

и левого колес менее 30'

Развал

Продольный наклон

оси поворота

Поперечный наклон оси поворота

Регулировка развала

передних колес

Примечание: после регулировки раз­

вала проверьте величину схождения

передних колес.

1. Снимите передние колеса.

2. Ослабьте две гайки с нижней сто­

роны стойки.

3. Отрегулируйте величину развала,

перемещая нижнюю часть стойки.

Примечание: при использовании болта

без метки регулировка величины раз­

вала возможна в диапазоне 0°06' - 0°30'.
4. Затяните болты.
Момент затяжки 153 Н-м
5. Установите передние колеса.
Момент затяжки 103 Н-м
6. Проверьте развал.

Если развал не соответствует задан­

ным условиям, то с помощью таблицы

подберите болт и произведите регу­

лировку.

7. Отверните две гайки с нижней сто­

роны стойки.

Внимание:

- В случае, когда развал отличается

от заданного на величину менее 45',

верхний болт можно не заменять.

- В случае, когда развал отличает­

ся от заданного на величину более

45', верхний болт необходимо за­

менить на болт с минимальным

диаметром.

8. С помощью таблицы, подберите

болт и произведите регулировку.

Примечание: если заменяются оба

болта, не снимайте их одновременно.

Проверка углов

установки задних

колес (модели 2WD)

Проверка схождения

1. В целях стабилизации подвески по­

качайте автомобиль вверх-вниз.

2. Установите колеса в направлении

движения по прямой и прокатите ав­

томобиль вперед примерно на пять

метров.
3. Установите измерительную часть

прибора по центру оси колеса.

4. Отметьте центры протектора на

задней части каждой шины и измерьте

расстояние "В" между метками на

правой и левой шинах.

Таблица. Регулировочные болты.

Таблица. Регулировка развала передних колес.

Болт

Угол

0'

 - 15'

15' - 30'

30' - 45'

45' - 1°00'

1°00' ~ 1°15'

1°15" -1°30'

Болт
крепления

1

•
•
•

2

Регулировочный болт

90105-15004

1

•

2

•

90105-15005

1

•

2

•

90105-15006

1

•

2

•

•
•
•

Подвеска 101

5. Перекатите автомобиль вперед так,

чтобы метки с задней стороны колес

оказались впереди на высоте измери­

теля.

Примечание: если при перекатыва­

нии автомобиля метки оказались

ниже уровня измерителя, повторите

процедуру с пункта 3.
6. Измерьте расстояние "А" между

метками
7. Проверьте величину схождения.

Схождение

при проверке (В-А)

Модели до 04.2002 г.в 3,4 ±3,4 мм
Модели с 04.2002 г.в 3+1 мм

Примечание: схождение задних колес

не регулируется. Если величина схо­

ждения отличается от указанной,

проверьте детали подвески и заме­

ните неисправные.

Проверка развала

задних колес

1. Снимите декоративный колпак.

2. Установите прибор для измерения

развала продольного и поперечного

наклона осей поворота.

3. Проверьте развал задних колес.
Развал -0°30'±45'
Разница развала правого
и левого колес менее 45'
Примечание развал задних колес не

регулируется. Если величина развала

отличается от указанной, проверь­

те детали подвески и замените не­

исправные.

Передняя подвеска

Стойка передней

подвески

Снятие и установка

1. При снятии и установке стойки ру­

ководствуйтесь сборочным рисунком

"Стойка передней подвески"

2. При снятии стойки в сборе будьте

осторожны, чтобы не повредить чехлы

приводных валов.

3. При подсоединении стойки к кулаку

нанесите на резьбу гаек крепления

моторное масло. В случае использо­

вания регулировочного болта устано­

вите шайбы под головку болта и гайку.

4. Не перегибайте провод датчика

частоты вращения (ABS).

5. При установке стойки, сориентируй­

те ее, как показано на рисунке.

5. После установки проверьте работу

антиблокировочной системы тормозов

и углы установки передних колес.

Разборка

1 Установите болт и две гайки на

кронштейн в нижней части стойки,

чтобы закрепить ее в тисках.

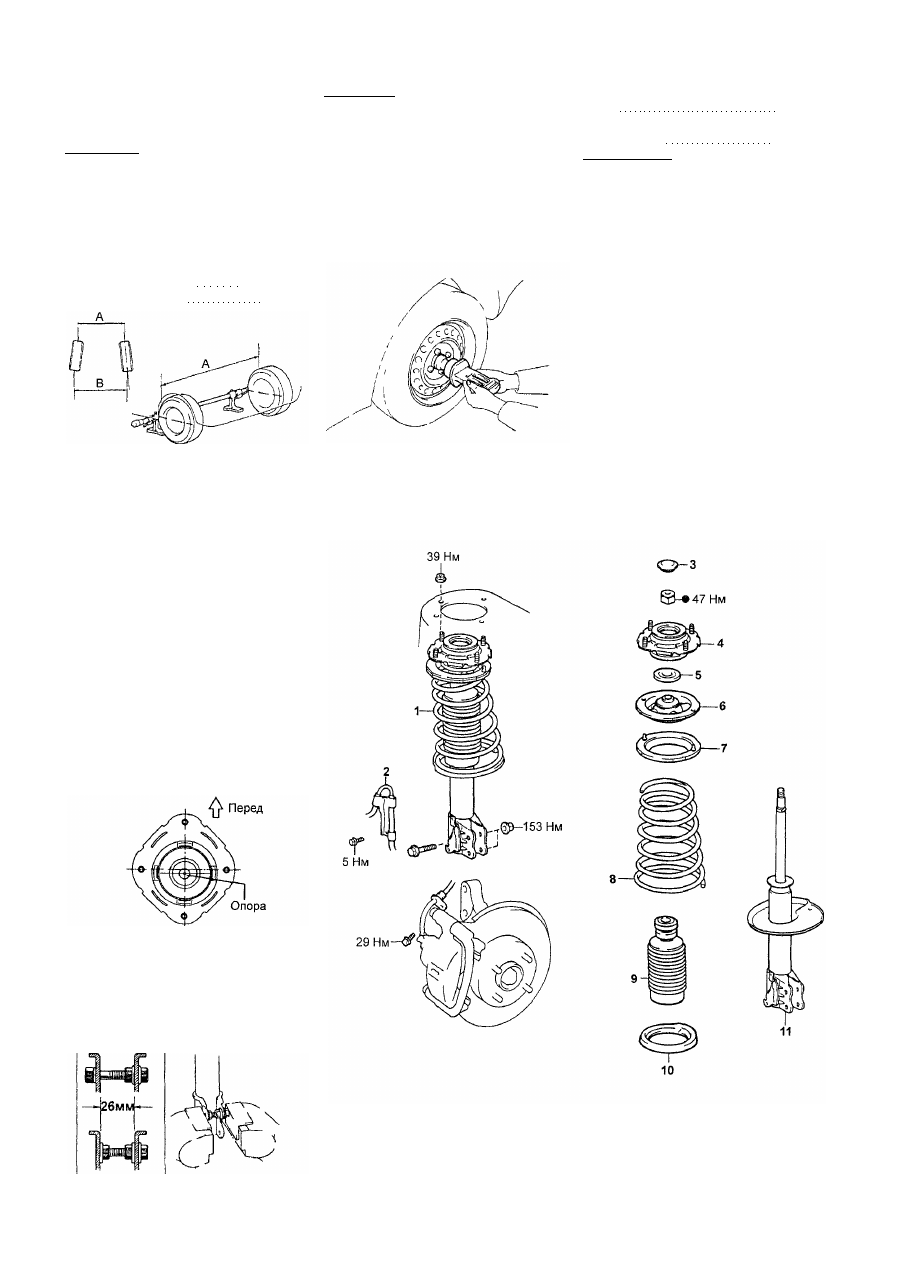

Стойка передней подвески. 1 - стойка передней подвески в сборе, 2 - про­

вод датчика частоты вращения (ABS), 3 - заглушка, 4 - верхняя опора

стойки, 5 - пыльник, 6 - верхнее  с е д л о пружины, 7 - верхний виброизоля­

тор, 8 - пружина, 9 - ограничитель хода сжатия, 10 - нижний виброизоля­

тор, 11 -стойка.

102 Подвеска - передняя подвеска

2. Снимите заглушку.
3. Используя специнструмент, сожми­

те пружину.
Внимание: при сжатии пружины не

зацепляйте специнструмент за ниж­

ний и верхний витки пружины.

Проверка амортизатора

Вытягивая и утапливая шток аморти­

затора, проверьте, чтобы его ход был

плавным и отсутствовали постороннее

сопротивление или шум.

При неисправности замените аморти­

затор.

Сборка

1. Установите нижний виброизолятор

на стойку.

2. Установите ограничитель хода сжа­

тия пружины на шток.

3. Установите пружину и верхнюю опо­

ру стойки.

а) Используя специнструмент, со­

жмите пружину.

Внимание: при сжатии пружины не

зацепляйте специнструмент за ниж­

ний и верхний витки пружины.

4. Используя специнструмент, при­

держите верхнее седло пружины и от­

верните гайку.

5. Снимите верхнюю опору стойки,

пыльник, верхнее седло пружины,

верхний виброизолятор, пружину, ог­

раничитель хода сжатия, нижний виб­

роизолятор.

б) Установите пружину на стойку.

Примечание: установите нижний ко­

нец пружины в паз нижнего седла

стойки.

в) Установите верхний виброизоля­

тор.

г) Установите верхнее седло пружи­

ны на стойку, сориентировав его, как

показано на рисунке.

д) Установите пыльник и верхнюю

опору стойки.
е) Используя специнструмент, при­

держите верхнее седло пружины и

затяните новую гайку.

Момент затяжки 47 Н-м

ж) Набейте консистентную смазку в

опору подвески.

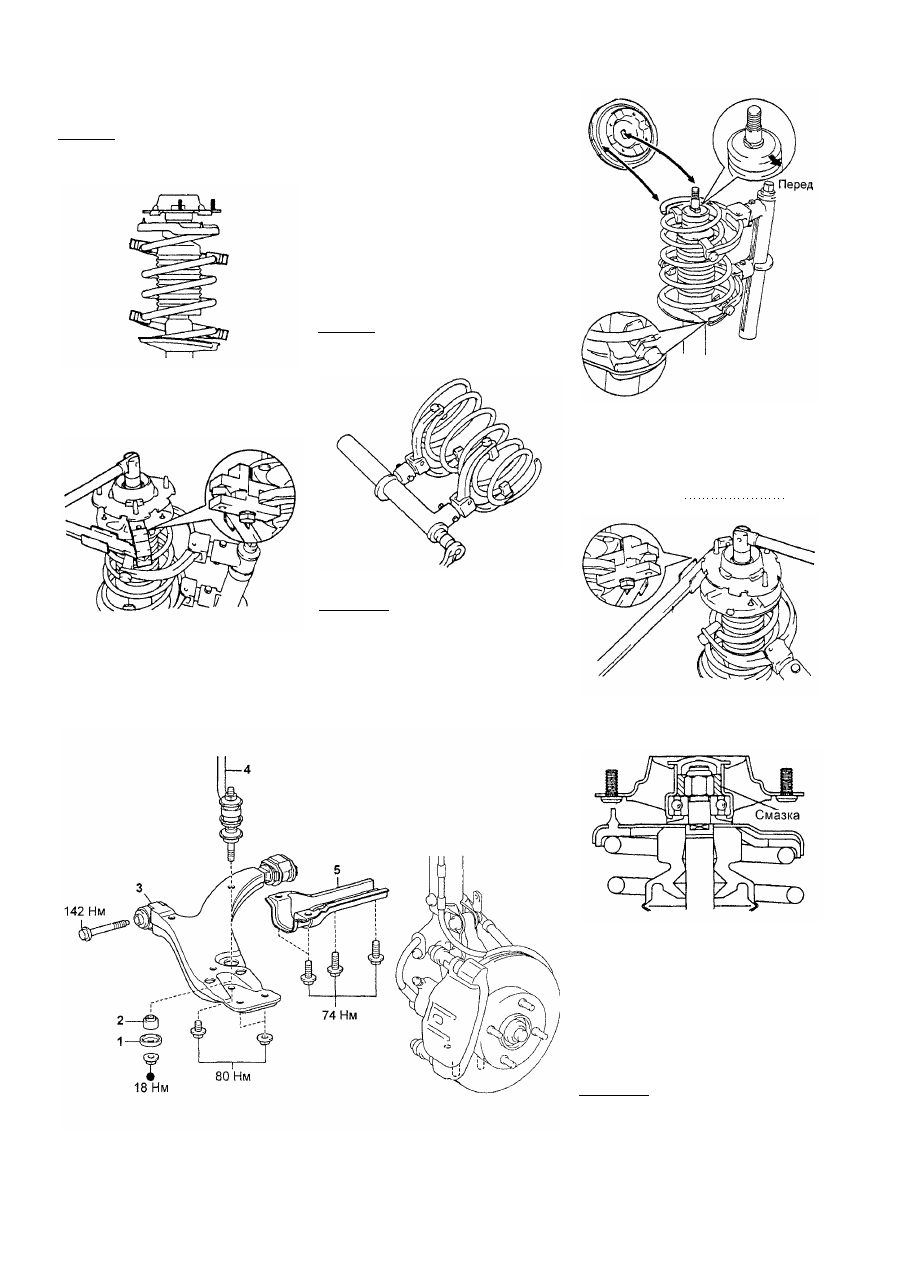

Снятие нижнего рычага передней подвески. 1 - шайба, 2 - втулка, 3 - ниж­

ний рычаг передней подвески, 4 - стабилизатор поперечной устойчиво­

сти, 5 - кронштейн крепления нижнего рычага.

з) Установите заглушку.

Нижний рычаг передней

подвески

Снятие и установка

1. При снятии и установке руково­

дствуйтесь сборочным рисунком

"Снятие нижнего рычага передней

подвески".
Примечание: при установке затяжка

болтов крепления рычага к попереч­

ной балке производится после ста­

билизации подвески.

2. После установки нижнего рычага

проверьте углы установки передних

колес.
